РАДИОТЕСТЕР ГЕНЕРАТОРА R&S 0,1–1000 МГц

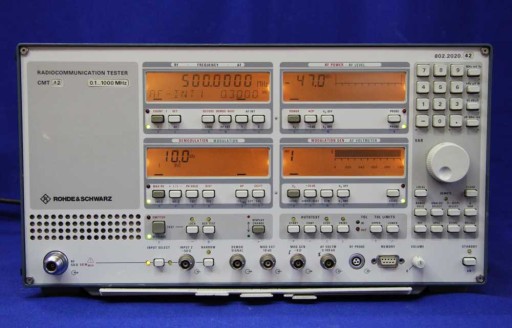

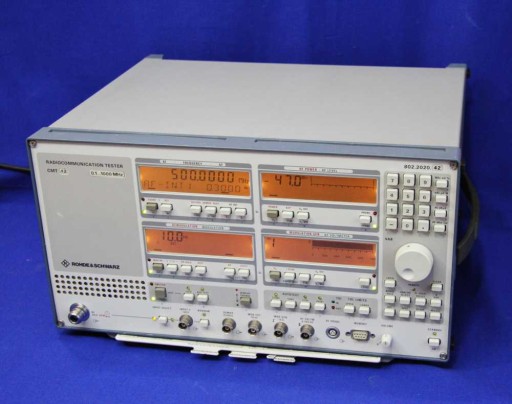

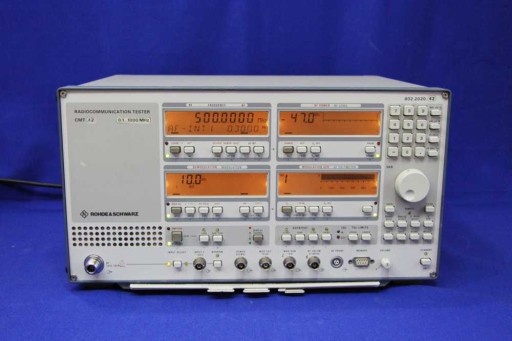

Oferuję państwu tester radiokomunikacyjny typu CMT42, produkcji znanej firmy ROHDE & SCHWARZ.

Urządzenie przeznaczone jest do pomiarów aparatury radiokomunikacyjnej oraz innych pomiarów radiotechnicznych w zakresie częstotliwości od 100kHz do 1000MHz.

Urządzenie wyposażone jest szereg opcji, które czynią z niego uniwersalny kombajn pomiarowy, zastępujący wiele różnych przyrządów tj. generator sygnałowy WCZ, generator sygnałowy MCZ, miernik mocy, miernik częstotliwości, miernik modulacji, miernik zniekształceń MCZ.

Urządzenie wyposażone jest również w szereg unikalnych funkcji umożliwiających pomiary nie tylko w urządzeniach radiowych.

Dzięki wbudowanej opcji wąskopasmowy FM - urządzenie może służyć jako pomiarowy mikrowoltomierz selektywny o czułości od 5uV i szerokości pasma 15kHz.

Możliwa jest również dwutonowa modulacja generatora WCZ do pomiarów intermodulacyjnych.

Przy połączeniu wyjścia odbiornika z miernikiem MCZ w testerze urządzenie posiada funkcję pomiaru szerokości pasma odbiornika.

Przy wykorzystaniu zewnętrznego sprzęgacza WCZ z detektorem urządzenie może być wykorzystywane jako reflektometr.

DANE TECHNICZNE:

GENERATOR SYGNAŁOWY WCZ

ZAKRES CZĘSTOTLIWOŚCI: 100kHz-1000MHz

ROZDZIELCZOŚĆ: 1Hz

MODULACJE: AM; FM; PM

POZIOM SYGNAŁU WYJŚCIOWEGO: -137dBm DO +13dBm

ROZDZIELCZOŚĆ: 0,1dB

NIERÓWNOMIERNOŚĆ AMPLITUDY: < 1,5dB

ZAKRES MODULACJI AM: 0-99%

ZAKRES CZĘSTOTLIWOŚCI MODULACJI: DC-50kHz

ZNIEKSZTAŁCENIA MODULACJI:< 1%

MODULACJA FM DEWIACJA: MAX.800kHz

ROZDZIELCZOŚĆ: 25Hz

MODULACJA PM: 0-80rad

ZAKRES CZĘSTOTLIWOŚCI: 300Hz-6kHz

CZĘSTOŚCIOMIERZ WCZ

ZAKRES CZĘSTOTLIWOŚCI POMIARU: 1MHz-1000MHz

ROZDZIELCZOŚĆ: 1Hz

CZĘSTOŚCIOMIERZ MCZ

ZAKRES CZĘSTOTLIWOŚCI POMIARU: 20Hz-500kHz

ROZDZIELCZOŚĆ: 0,1Hz

MIERNIK MOCY WCZ

ZAKRES CZĘSTOTLIWOŚCI: 1,5-1000MHz

ZAKRES POMIARU MOCY: 5mW-50W (75W krótkoterminowo)

ROZDZIELCZOŚĆ: 0,1dBm

NIERÓWNOMIERNOŚĆ POMIARU: 0,4dB

WOLTOMIERZ MCZ

ZAKRES CZĘSTOTLIWOŚCI: 50Hz-20kHz

POMIAR RMS; PP

ZAKRES NAPIĘCIA: 0-35V

ROZDZIELCZOŚĆ:1%

MIERNIK SYGNAŁ/ SZUM

ZAKRES POMIAROWY IDENTYCZNY JAK WOLTOMIERZA MCZ

ROZDZIELCZOŚĆ 0,1dB

NIERÓWNOMIERNOŚĆ POMIARU: < 0,5dB

MIERNIK MODULACJI

ZAKRES POMIARU AM: 1,5-1000MHz

POMIAR MODULACJI: 0,01-99%

POMIAR MODULACJI FM: 4-1000MHz

POMIAR DEWIACJI: 0-100kHz

WEWNĘTRZNY WZORZEC CZĘSTOTLIWOŚCI

TERMOSTATOWANY-DOKŁADNOŚĆ DZIENNA 1x10 e-9

DOKŁADNOŚĆ MIESIĘCZNA 1x10 e-6

POMIAR ZNIEKSZTAŁCEŃ MCZ

ZAKRES POMIAROWY: 0-50%

ROZDZIELCZOŚĆ: 0,1%

GENERATOR MCZ

ZAKRES CZĘSTOTLIWOŚCI: 20Hz-30kHz

ROZDZIELCZOŚĆ: 1Hz

ZAKRES NAPIĘĆ WEJŚCIOWYCH: 10uW-5W

ZASILANIE: 230V-50Hz

ZASILANIE Z AKUMULATORA: 11-30V

W związku z tym, że specyfikacja zajmuje kilkanaście stron A4, zainteresowanym wyślemy ją na e-mail.

Wymiary: 42x22x46 cm

Waga: 26 kg

Wraz z przyrządem licytujesz kompletną instrukcje obsługi oraz serwisową wraz ze schematami w postaci skanu.

Oferowany przyrząd jest w stanie bardzo dobrym (może mieć nieznaczne zarysowania na obudowie pochodzących od składowania i nalepek kalibracyjnych), został gruntownie przetestowany oraz wygrzany.

Udzielamy gwarancji rozruchowej.

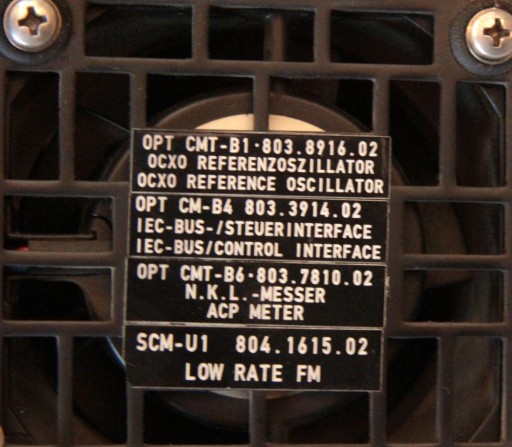

Zamontowane opcje B1 - wysokostabilny generator kwarcowy, B4 - GPIB/ICE-BUS, B6 - miernik mocy w kanale, U1 - wąskopasmowe FM.
