Водонагреватель Volcano MINI AC + УПРАВЛЕНИЕ + ШЛАНГИ

Nagrzewnica wodna VTS VOLCANO VR MINI 3-20 kW z trzybiegowym silnikiem AC + konsola montażowa + sterownik naścienny + węże elastyczne

model 1-4-0101-0445 + model 1-4-0101-0438 + model 1-2-2702-0076

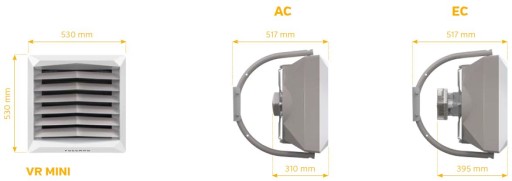

VTS VOLCANO VR Mini AC

Mała, kompaktowa nagrzewnica powietrza z dwurzędowym wymiennikiem ciepła o mocy 3-20 kW i strumieniu przepływu powietrza do 2100 m3/h

Dożywotnia gwaran. na obudowę w standardzie.

Nagrzewnice powietrza Volcano to urządzenia nowej generacji, łączące innowacyjne rozwiązania techniczne z nowoczesnym wzornictwem przemysłowym. Precyzyjnie wykonana, lekka bryła obudowy przypomina piękną a zarazem doskonałą w swojej prostocie formę diamentu. Charakter urządzenia podkreśla kompozycja dobranych materiałów oraz dynamicznie ukształtowane kierownica powietrza.

Dopracowana bryła obudowy pozwala na uzyskanie optymalnej ekspozycji powierzchni wymiennika przy jednoczesnym ukryciu elementów konstrukcji. Obudowa wykonana z najwyższej klasy ABS z domieszką pigmentów anty UV charakteryzuje się dużą wytrzymałością mechaniczną, trwałością i odpornością na wysoką temperaturę. Zastosowane tworzywo zapewnia niezmienną estetykę oraz możliwość łatwego czyszczenia gwarantując wieloletnią wytrzymałość popartą dożywotnią gwarancją na obudowę.

Lekka i czysta linia obudowy w połączeniu z uniwersalną kompozycją kolorystyczną zapewnia harmonijną adaptację do każdego typu pomieszczenia. Opatentowany system łączenia gwarantuje trwałe i precyzyjne dopasowanie elementów obudowy.

KIEROWNICE POWIETRZA

Nowatorskie rozwiązanie mocowania łopatek umożliwia ich indywidualną regulację oraz stabilne pozycjonowanie. Profil kierownicy gwarantuje minimalne opory przepływu powietrza.

WYMIENNIKI CIEPŁA

• 1, 2 i 3-rzędowe nagrzewnice o większej powierzchni wymiany ciepła zapewniają optymalne dopasowanie mocy grzewczej do potrzeb obiektu;

• Pokrycie aluminiowych lamel dodatkową powłoką antykorozyjną zwiększa ich trwałość;

• Test wszystkich wymienników w komorach helowych zapewnia 100% weryfikacji ich szczelności.

WYDAJNE WENTYLATORY

Zoptymalizowany profil oraz zwiększona powierzchnia łopatek wentylatora gwarantują niskie koszty eksploatacji i cichą pracę.

DYFUZOR

Konstrukcja dyfuzora została zaprojektowana tak, by zagwarantować całkowitą integrację z tyłem obudowy i wentylatorem.

MAKSYMALNY WYDATEK POWIETRZA BEZ STRAT MOCY

Dokładnie spasowana obudowa wentylatora oraz specjalnie zaprojektowany dyfuzor zapewniają równomierny rozkład prędkości powietrza w wymienniku gwarantujący niewielkie opory przepływu oraz pełne wykorzystanie mocy nagrzewnicy.

MONTAŻ

Nagrzewnica VOLCANO posiada w zestawie konsolę montażową, umożliwiającą zamocowanie urządzenia zarówno pionowo jak i podsufitowo. Maksymalny zasięg pionowy urządzeń waha się od 8-15 m w zależności od rodzaju nagrzewnicy. Maksymalny zasięg poziomy zaś od 14-25 m.

Niezachowanie przy montażu minimalnej odległości 25 cm (VR Mini) oraz 35 cm (VR1/VR2/VR3/VR-D) od ściany bądź stropu może powodować nieprawidłową pracę urządzenia, możliwość uszkodzenia wentylatora lub zwiększoną głośność jego pracy.

ZASTOSOWANIE

-hale, warsztaty, myjnie

-sklepy, minimarkety

-obiekty sakralne,

-obiekty sportowe, baseny

-składy, magazyny

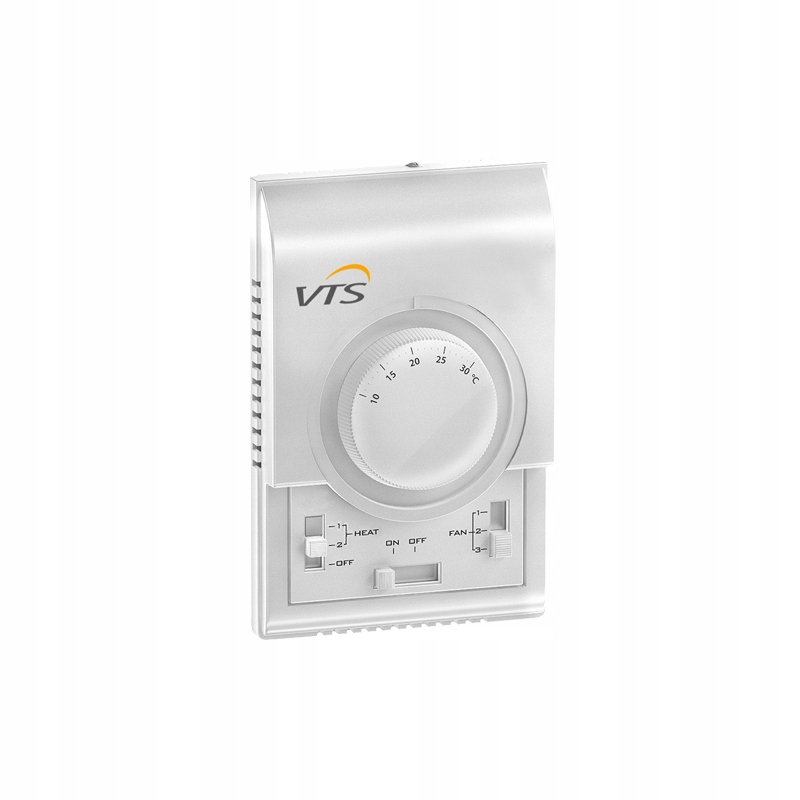

VTS DX - Sterownik naścienny do kurtyn WING i nagrzewnic z VOLCANO silnikami AC

Model 1-4-0101-0438

Sterownik naścienny DT TR110C może być stosowany do sterowania pracą wszystkich rodzajów kurtyn WING oraz nagrzewnic VOLCANO z trójbiegowymi silnikami AC. Przełącznik grzania dla wodnych kurtyn WING oraz nagrzewnic VOLCANO steruje pracą siłownika zamontowanego na zaworze. Dla kurtyn WING w wersji elektrycznej załącza pracę grzałek elektrycznych. Sterownik posiada wbudowany termostat, który automatycznie wyłącza kurtynę lub nagrzewnicę, w zależności od nastawionej na pokrętle termostatu temperatury.

STEROWNIK NAŚCIENNY WING/VOLCANO DX:

• napięcie zasilania: 220…240 V AC

•dopuszczalne obciążenie: 6 (3) A

•zakres nastawy: 10…30・・C

•dokładność regulacji: +/- 1・・C

•stopień ochrony: IP30

•sposób montażu: natynkowy

•parametry otoczenia pracy: -10…+50・・C

UWAGA!

•jeden sterownik naścienny może obsługiwać jedną kurtynę WING

•jeden sterownik naścienny może obsługiwać cztery nagrzewnice Mini

•jeden sterownik naścienny może obsługiwać dwie nagrzewnice VR1 lub VR2

•jeden sterownik naścienny może obsługiwać jedną nagrzewnicę VR3

•maksymalna długość przewodu od kurtyny do sterownika wynosi 100 m.

•minimalny sugerowany przekrój przewodu wynosi 1mm2.

Sterownik naścienny ma możliwość pracy w rożnych konfiguracjach:

1. Sterowanie pracą wentylatora i „grzaniem” w zależności od nastawy termostatu; w takim rozwiązaniu termostat wpływa na pracę całego układu.

2. Sterowanie pracą wentylatora niezależnie od nastawy termostatu, w takim rozwiązaniu wpływamy tylko na pracę samego wentylatora.

3. Powyższe dwie konfiguracje pracy urządzenia są możliwe również we współpracy z czujnikiem drzwiowym.

Uniwersalne, rozciągliwe przewody hydrauliczne VTS z możliwością dostosowania długości od 0,6 - 0,9 m do nagrzewnic VOLCANO, kurtyn WING i DEFENDER. Zestaw zawiera 2 przewody hydrauliczne + 4 uszczelki.

Model 1-2-2702-0076

• Parametry                                    Jednostka                         Wartość
• długość                                                 m                               0,6-0,9
• gwint                                               GW/GW                              3/4"
• max. ciśnienie robocze                       MPa                                1,6
• min. temp. robocza dla wody               °C                                    5
• min. temp. robocza dla glikolu             °C                                  -20
• max. temp. robocza                               °C                                  130

Zastosowanie do:

• nagrzewnic wodnych
• wodnych kurtyn powietrznych
• zasobników wody, podgrzewaczy wody, uzdatniaczy wody
• instalacji grzewczej, kotłów, grzejników
• wymienników płytowych
• węże można stosować w nagrzewnicach i kurtynach wodnych innych producentów
