M+S Hydraulic MP 40 CD Гидравлический двигатель MP40CD

ZAPRASZAMY DO ZAKUPU SILNIKÓW GEROTOROWYCH FIRMY M+S Hydraulic.

W TEJ AUKCJI OFERUJEMY SILNIK MP 40 CD, silnik hydrauliczny serii lekkiej.

INNE OZNACZENIA silników MP:

Silniki MP, w zależności od producenta, oznaczane są również jako: OMP, BMP, OMZP, SMP.

DZIAŁANIE SILNIKA:

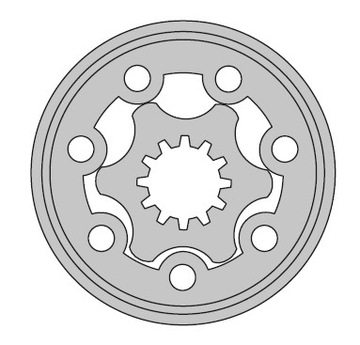

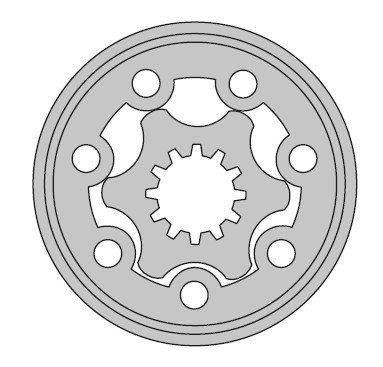

Silniki hydrauliczne gerotorowe przetwarzają energię cieczy pod ciśnieniem w energię mechaniczną. Uzyskują wysoki moment obrotowy przy niewielkich prędkościach. Mechanizm jest skuteczny dzięki innowacyjnej konstrukcji elementów wewnętrznych części silnika. Znajduje się tam specjalistyczna przekładnia zębata, której elementy pełnią rolę wyporową cieczy oddzielając szczelnie przestrzeń wysokiego ciśnienia od przestrzeni niskiego ciśnienia.

Ilość energii wygenerowanej przez silnik hydrauliczny zależy od dwóch czynników:

• wysokości ciśnienia, jaką uda się osiągnąć w urządzeniu
• przepływu cieczy, która wprawia w ruch wał obrotowy, czyli roboczą część silnika

Silniki hydrauliczne gerotorowe produkcji M+S Hydraulic, które oferujemy, wykazują niezawodne działanie zarówno przy niskich, średnich jak i dużych obciążeniach.

Silniki są wykonane z solidnych materiałów, a ich budowa umożliwia łatwy montaż w układzie hydraulicznym.

Silniki hydrauliczne są standardowo manganofosfatyzowane.

ZALETY SILNIKÓW MP:

• Wysokie prędkości obrotowe, które z objętościami roboczymi, pozwalają na otrzymanie wysokiej chłonności, wszystko to pomimo niewielkich gabarytów produktu.
• Możliwość łączenia szeregowo i równolegle
• Niewielki, stosunkowo lekki
• Prosta instalacja
• Cichy

ZASTOSOWANIE SILNIKÓW MP:

• Przenośniki
• Mechanizmy podawania, roboty, manipulatory
• Maszyny metalurgiczne
• Maszyny włókiennicze
• Maszyny rolnicze
• Maszyny przemysłu spożywczego
• Maszyny do cięcia trawy itp.

Poniżej znajduje się OPIS PARAMETRÓW dla silnika serii MP:

Maks. Chłonność, cm³/obr. [in³/rev]  623,6 [38.05]

Maks. prędkość obrotowa [RPM]     1815

Maks. moment obrotowy daNm [lb-in]     ciągła 50 [4415]     przer* 64 [5565]

Maks. Moc na wale wyjściowym kW [HP]    12,8 [17.1]

Maks. spadek ciśnienia bar [PSI]     ciągła 140 [2030]    przer* 175 [2540]

Maks. Przepływ Oleju l/min [GPM]    75 [19.8]

Min. Prędkość obrotowa [RPM]     10

Rodzaj oleju    Baza mineralna – HLP(DIN 51524) lub HM (ISO 6743/4)

Zakres Temperatury C [F]    -40 do 140 [-40 do 284]

Optymalna Lepkość mm2/s [SUS]    20 do 75 [98 do 347]

Filtracja    ISO kod 20/16 (Min. Rekomendowana filtracja płynu 25 mikronów)

UWAGI DO STOSOWANIA SILNIKA MP:

• Przerywana prędkość obrotowa i przerywane ciśnienie nie mogą występować jednocześnie.
• Rekomendowana filtracja ISO kod 20/16. Dokładność filtracji 25 mikronów lub więcej.
• Zalecamy używanie oleju hydraulicznego wysokiej jakości i trwałości typu HLP(DIN51524) lub HM(SO 6743/4). Jeśli używany jest syntetyczny płyn prosimy o konsultację z naszymi ekspertami w celu alternatywnego uszczelnienia.
• Rekomendowana min. lepkość oleju 13 mm²/s [70 SUS] przy 50°C [122°F].
• Rekomendowana max. temperatura 82°C [180°F].
• Dla zapewnienia trwałości silnika należy po zalaniu olejem przez pierwsze 10-15 minut pracować z umiarkowanym obciążeniem i prędkością.

Poniżej znajduje się OPIS OZNACZEŃ dla silnika MP 40 CD:

MP: seria lekka

Wersja tylko z portami bocznymi

Chłonność: 40 cm3 / rev [12.10 in3 / rev]

C: wałek ø25 prosty, wpust A8x7x32 DIN 6885 Max.mom. obrotowy 34 daNm [3010 lb-in]

D: standardowe uszczelnienie wału 150 bar

Poniżej znajduje się OPIS PARAMETRÓW dla silnika MP 40 CD:

Chłonność, cm³/obr. [in³/rev]    40,5 [2.47]

Maks. prędkość obrotowa [RPM]     ciągła 1480  przer* 1555

Maks. moment obrotowy daNm [lb-in]     ciągła 6,2 [550]     przer* 8,2 [730]     szczyt.** 10,7 [950]

Moc wyjściowa kW [HP]     ciągła 8,4 [11.5]   przer* 11,6 [15.5]

Maks. spadek ciśnienia bar [PSI]     ciągła 120 [1750]    przer* 155 [2250]     szczyt* 225 [3260]

Maks. Przepływ l/min [GPM]     ciągła 60 [15.9]      przer* 70 [18.5]

Maks. Ciśnienie wejściowe bar [PSI]     ciągła 175 [2540   przer* 200 [2900]    szczyt** 225 [3260]

Maks. ciśnienie wyjściowe z linią przecieków bar [PSI]    ciągła 175 [2540]   przer* 200 [2900]    szczyt** 225 [3260]

Maks. ciśnienie rozruchu bez obciążeń bar [PSI]    10 [145]

Min. moment rozruchu daNm [lb-in]     przy max. stratach ciśn. ciąg. 5,4 [480]                                                                                                                      przy max. stratach ciśn przer. 6,8 [600]

Min. prędkość***, [RPM] 10

Waga, kg [lb] dla tylnych przyłączy +0,450 [.992]    MP (F) (N) 5,7 [12.6]    MPW (N) 5,4 [11.9]    MPQ (N) 5,1 [11.2]

* Praca przerywana (przer.) dopuszczalne wartości mogą występować maksymalnie przez 10% czasu każdej minuty

** Obciążenie szczytowe (szczyt.) dopuszczalne wartości mogą występować maksymalnie przez 1% czasu każdej minuty

*** W przypadku prędkości niższych niż podane, zalecany jest kontakt z naszymi ekspertami.

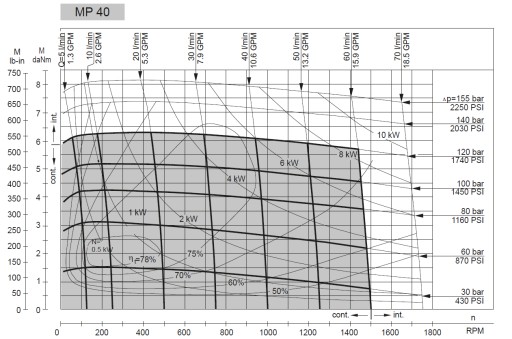

Obok znajduje się charakterystyka uniwersalna silnika wyporowego MP 40 CD.

Jest to wykres przedstawiający zależność momentu obrotowego w zależności od prędkości obrotowej z naniesionymi krzywymi stałych ciśnień, chłonności, sprawności i mocy.

Dane z wykresu dotyczą średniej wydajności losowo wybranych silników przy ciśnieniu na powrocie 5÷10 bar [72,5÷145 PSI] i oleju o lepkości 32 mm²/s [150 SUS] w temperaturze 50°C [122 F].

Obok znajduje się rysunek poglądowy silnika MP, z bocznymi portami.

C: 4xM8 - 13 mm [.51 in] głębokości

P (A,B): 2xG1/2 or 2xM22x1,5 - 15 mm [.59 in] głębokości

T: G1/4 or M14x1,5 - 12 mm [.47 in] głębokości(zaślepiony)

Obok znajduje się sposób mocowania silnika MP 32 CD. Silnik jest mocowany kołnierzem (flanszą) na dwie śruby, kształt owalny, standardowy.

Silniki z portami innymi niż calowe dostępne są jedynie na zamówienie. Na stanie magazynowym posiadamy silniki z przyłączami calowymi.

Służymy wiedzą ekspercką w zakresie doboru odpowiedniego silnika do Twoich potrzeb.
