Зарядное устройство для аккумуляторов LI-ION 5V TP4056 USB-C

Ładowarka ogniw baterii LI-ION 5V TP4056 USB-C

Ładowarka USB-C z zabezpieczeniami. Dedykowana do akumulatorów Li-Ion i Li-Pol 18650.

Układ TP4056 zapewnia bardzo szybkie ładowanie. Prąd ładowania to aż 1A.

Posiada funkcje zasilacza buforowego. Idealnie nadaje się jako układ do budowy małego power banka. Z jej pomocą zbudujesz urządzenie, które będzie zasilane hybrydowo. Raz z USB lub zasilacza 5V, raz z akumulatora.

Ładowarka posiada dwa rodzaje zabezpieczeń:

• Przed przeładowaniem ogniwa: Napięcie odcięcia to 4,2V
• Przed nadmiernym rozładowaniem ogniwa: Napięcie odcięcia to 2,5V

Dzięki zastosowanym zabezpieczeniom nie doprowadzisz do uszkodzenia akumulatora.

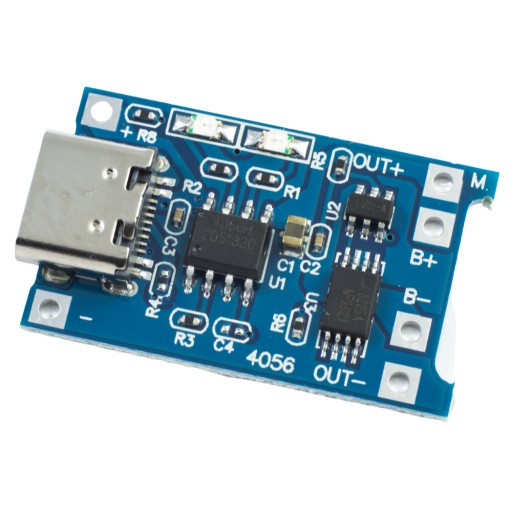

Aby ładowarka spełniała swoje funkcje, akumulator Li-Ion/Li-Pol należy podłączyć do złącz B+ i B-. Zasilany układ natomiast do OUT+ i OUT-.

Zasilenie modułu możliwe jest na 2 sposoby:

1. Poprzez złącze USB. Na tym module znajduje się USB-C. Inne wersje złącz znajdziesz w innych ofertach.
2. Poprzez pady lutownicze + i – obok złącza USB.

Zasilanie ładowarki TP4056 powinno być w zakresie 4,5 – 5 V. Proces ładowania sygnalizowany jest dwiema diodami LED. Czerwona – ładowanie trwa. Niebieska – ładowanie zakończone.

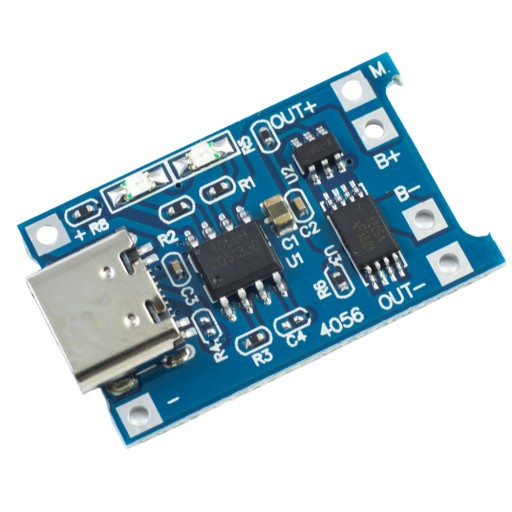

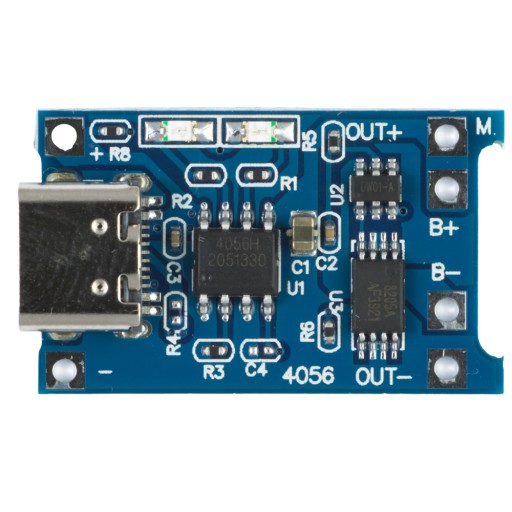

ELEMENTY MODUŁU

1️⃣ Złącze zasilania (micro USB)

2️⃣ Pady zasilania

3️⃣ Dioda LED Standby (koniec ładowania)

4️⃣ Dioda LED Charge (trwa ładowanie)

5️⃣ Pady odbiornika zasilania (zasilacz buforowy)

6️⃣ Pady akumulatora Li-Ion / Li-Pol

PARAMETRY ŁADOWARKI LI-ION LI-POL Z BUFOREM TP4056 1A USB-C

• Zasilanie: 4,5 ÷ 5,5 V
• Układ: TP4056
• Zasilanie przez złącze USB-C lub piny zasilania.
• Napięcie na złączu B+ B- max 4,2 V – pojedyncze ogniwo (1S)
• Napięcie naładowania: 4,2 V (zabezpieczenie)
• Napięcie progowe rozładowania: 2,5 V (zabezpieczenie)
• Maksymalny prąd ładowania: 1A
• Sygnalizacja ładowania czerwoną diodą
• Sygnalizacja zakończonego naładowania niebieską diodą
• Wymiary: 19 x 25 x 10 mm

Uwaga.

• Błędne podłączenie polaryzacji doprowadzi do uszkodzenia układu
