Лазерный гравер SCULPFUN S30pro Max ZR+RL+PD+PM+LE

Numer modelu produktu: SCULPFUN S30 Pro Max ZR+RL+PD+PM+LE

(ZR=Zestaw rozszerzający,RL=roll,PD=pad,PM=pump,LE=XL smoke exhaust.)

Jest to zestaw wyposażony w rolkę obrotową, Zestaw rozszerzający(410mmX940mm),panel laserowy o strukturze plastra miodu 400mm*400mm oraz wyciąg oparów 1440x720x360mm.

Informacje o laserze:

Moc wyjściowa lasera diodowego: 20 W (należy pamiętać, że jest to energia świetlna, a nie energia elektryczna)

Ostrość lasera: 0,08x0,1 mm

Długość fali lasera 455±5nm

Metoda ogniskowania: stała kolumna ostrości + urządzenie przesuwne

Osłona chroniąca przed laserem: Wyposażona w zdejmowaną osłonę chroniącą przed laserem, aby chronić oczy. Możesz regulować go w górę i w dół lub zdjąć gogle.

Informacje o maszynie:

Dokładność grawerowania: 0,005 mm

Rozmiar obszaru grawerowania: standardowa wersja to 410*400mm

Wielkość obszaru roboczego po zainstalowaniu wyłącznika krańcowego:

S30: 380x385mm, S30 pro: 380x385mm, S30 Pro max: 370x363mm

Wyłączniki krańcowe można usunąć, gdy nie są potrzebne. Wymiary obszaru roboczego z usuniętymi wyłącznikami krańcowymi:

S30: 385x390mm, S30 pro: 385x395mm, S30 Pro max: 375x370mm

którą można rozszerzyć do 935x400mm lub 935x905mm

Moc maszyny: około 120 W

Pompa powietrza:

Typ: pompa powietrza sterowana płytą główną, napięcie 12V, przepływ 30L/min

Średnica wewnętrzna węża powietrza: 7,5 mm

1. Tanio i szybko sprawia, że ​​seria SCULPFUN S30 zyskuje ogromny obszar grawerowania: Wymieniając belkę ramy S10, można szybko uzyskać ogromny obszar grawerowania 410x940mm (226% standardowego S30). Spełnij potrzeby użytkowników rzeźbiarskich na dużą skalę.

2. Zarezerwowane otwory na wyłączniki krańcowe: Otwory wyłącznika krańcowego są zarezerwowane na wysuniętej osi Y S30 (otwory montażowe wyłącznika krańcowego są również zarezerwowane dla osi X S30), dzięki czemu można kupić tanie wyłączniki krańcowe Akcesoria do przełączników w celu ulepszenia wyłącznik krańcowy lub funkcja resetowania lasera.

3. Bezpośrednie zastosowanie bez dodatkowej obróbki: Wał przedłużający jest standaryzowany i przetwarzany i można go bezpośrednio zmontować na maszynie do grawerowania S30 bez dodatkowej obróbki. Na liście produktów znajdują się inne niezbędne akcesoria, w tym przedłużacze, paski, śruby. Nie musisz kupować żadnych dodatkowych akcesoriów.

4. Precyzyjna obróbka i testowanie: Wałek przedłużający i kabel przeszły rygorystyczne testy, dzięki czemu zachowują tę samą precyzję i stabilność, co standardowa grawerka S30. Gwarantowana wysoka jakość grawerowania i cięcia.

Automatycznie sterowany system wspomagania pneumatycznego: tradycyjne wspomaganie pneumatyczne adaptera będzie zawsze włączone i niekontrolowane podczas procesu grawerowania, a wygrawerowany wzór zostanie wędzony w rozmytą mgłę. Seria S30 Pro Max jest wyposażona w 32-bitową płytę główną airassist i kontrolowaną pompę powietrza.Podczas grawerowania można inteligentnie sterować przełącznikiem wspomagania powietrza za pomocą przycisku M8 oprogramowania LightBurn, co sprawia, że ​​grawerowanie i cięcie jest bardzo czyste i bardzo nadaje się do robienia wykwintnych prezentów.

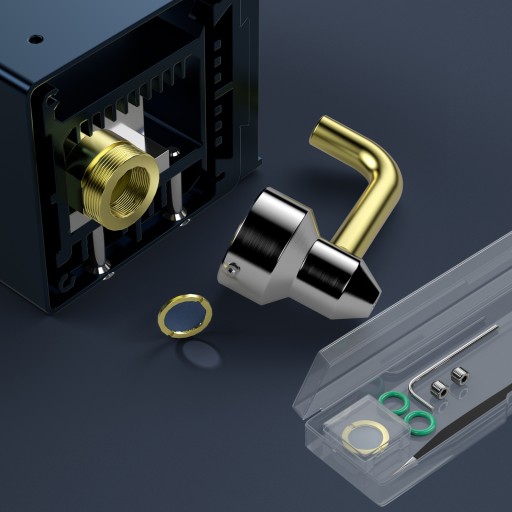

Wymienna soczewka ochronna: laser serii S30 Pro Max przyjmuje innowacyjną wymienną soczewkę, która znacznie poprawia żywotność lasera, która jest ponad 10 razy dłuższa niż inne ogólne lasery. Gdy soczewka jest uszkodzona lub używana przez długi czas, soczewkę można wymienić, aby przywrócić zdolność cięcia. Do zakupu dołączona jest bezpłatna soczewka, więcej soczewek można łatwo kupić w SCULPFUN.

Wbudowana wysokociśnieniowa dysza wspomagana powietrzem: seria S30 Pro Max jest wyposażona w zaawansowaną metalową dyszę wysokociśnieniową wspomaganą powietrzem, która może generować przepływ powietrza pod wysokim ciśnieniem pod pompą powietrza, co znacznie poprawia wydajność cięcia i cięcie prędkość jest 5 razy większa niż bez wspomagania z powietrza. Silny strumień powietrza wydmuchuje pozostałości, dzięki czemu powierzchnia cięcia jest bardzo czysta.

seria S30 Pro Max wykorzystuje ultra cienką technologię kształtowania lasera, ognisko lasera jest tak cienkie jak włosy i jest bardzo wydajne do grawerowania lub cięcia.

Laser S30 Pro Max 20W zapewnia najwyższą prędkość cięcia, odpowiednią dla profesjonalistów, sklepów lub fabryk .

1. Bardzo duża przestrzeń robocza zaprojektowana przez oficjalny SCULPFUN: Niezwykle duża przestrzeń robocza o wymiarach 1440x720x360mm, zaprojektowana przez oficjalny SCULPFUN, może być doskonale dostosowana do rozszerzonej maszyny do grawerowania dostępnej na rynku, takiej jak rozszerzona maszyna do grawerowania SCULPFUN S9/S10/S30 950x410mm.

2. Wentylator Super Suction: Pudełko jest wyposażone w super szybki wentylator 10000r/min, który może generować silne ssanie, a prędkość ssania większa niż 10 m/s może szybko wchłonąć cały dym grawerujący laserowo w pudełku.

3. Modyfikowalne pudełko: zapewniamy solidną ramę i mocny wentylator, które są podstawowymi komponentami. Jeśli chodzi o powłokę, możesz ją dowolnie modyfikować, możesz wybrać materiały łatwe do zdobycia lub polubienia, takie jak tkanina, drewno, powłoka akrylowa.

4. Różne metody użytkowania: Możesz wybrać otwarte, półotwarte lub zamknięte metody użytkowania zgodnie z własnymi preferencjami. Typy otwarte i półotwarte są odpowiednie dla tych, którzy muszą często obsługiwać maszynę, typ zamknięty jest odpowiedni dla osób, które mają problemy z paleniem lub do przechowywania urządzenia przez długi czas, aby zapobiec pyleniu.

5. Solidna i łatwa w montażu konstrukcja: Pudełko jest wykonane z całkowicie metalowego szkieletu, który jest bardzo mocny i trwały. Kroki instalacji są bardzo proste, wystarczy dokręcić śruby i zakończyć instalację w 3 krokach.

6. Kompleksowa konstrukcja ochrony oczu: w pełni powlekana czerwona powłoka może filtrować 98% światła ultrafioletowego, laser nie jest olśniewający, a ty i ludzie wokół ciebie możesz wygodniej oglądać grawerowanie laserowe.

Model produktu: odciąg oparów SCULPFUN S6 / S6 pro / S9 / S10/S30 1440x720x360mm

Rozmiar przestrzeni: 1440 x 720 x 360 mm

Materiał ramy: stop aluminium;

Prędkość wyciągania wentylatora: 10m/s

Zasilanie wentylatora: gniazdo USB 5V

Tryb użytkowania: otwarty, półotwarty (otwarty, półotwarty jest odpowiedni dla osób, które muszą często obsługiwać maszynę); zamknięty (zamknięty dla osób, które mają problem z paleniem lub długo przechowują maszynę, aby zapobiec pyleniu).

Waga opakowania: 5,7 kg

Rozmiar opakowania: 415*280*205mm

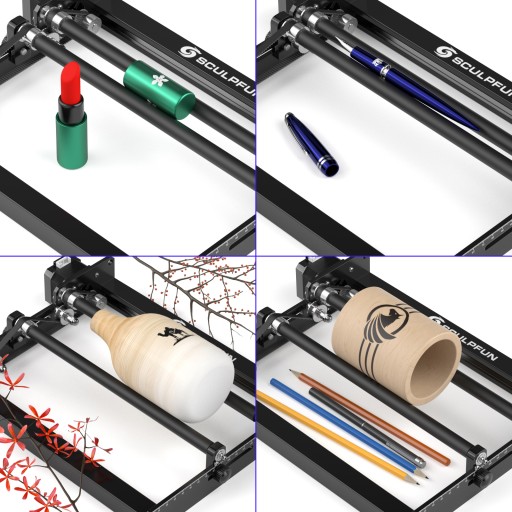

Model produktu: rolka obrotowa SCULPFUN

Wprowadzenie produktów:

Sposób użycia: Odłącz okablowanie silnika osi Y maszyny do grawerowania laserowego, podłącz rolkę obrotową SCULPFUN do kabla osi Y i możesz zacząć z niego korzystać. Nie ma potrzeby ustawiania parametrów w oprogramowaniu, ponieważ prędkość liniowa powierzchni walca jest taka sama jak oryginalna prędkość osi Y.

Dostępna przestrzeń do grawerowania: średnica cylindra 6-150mm, długość cylindra 0-230mm

Kompatybilne oprogramowanie: Lightburn, LaserGRBL, Benbox, GrblController, LiteFire, itp. Nie ma potrzeby konfigurowania oprogramowania, ponieważ prędkość liniowa powierzchni walca jest taka sama jak oryginalna prędkość w osi Y.

Kompatybilne maszyny: odpowiednie dla wszystkich rodzajów grawerek z płytami głównymi GRBL, w tym SCULPFUN, Ortur, NEJE, ATOMSTACK i innych maszyn do grawerowania.

Regulacja rozstawu wałków: Rozstaw wałków można regulować bezstopniowo, przesuwając, i można go zamocować ręcznie dokręcając śruby.

Opakowanie produktu :

Rozmiar produktu: 27x22x5 cm

Rozmiar opakowania produktu: 34*25*9 cm

Waga opakowania produktu: 1,5 kg

Lista pakowania SCULPFUN Laser Rotary Roller:

1 × urządzenie rolkowe

1 × okablowanie typu A

1× Okablowanie typu B

4× podnieś stopy

1 × worek śrubowy

1× miękka linijka

1× instrukcja obsługi

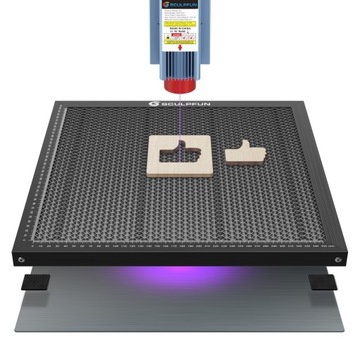

1. Niezbędne akcesoria do cięcia laserowego: Po użyciu tego stołu do cięcia laserowego o strukturze plastra miodu do cięcia drewna, akrylu i innych materiałów, krawędzie drewna są schludne i czyste, niełatwe do pożółknięcia przez dym i można uzyskać czyste cięcie .

2, odpowiedni rozmiar: obszar roboczy 400x400mm jest odpowiedni dla większości popularnych maszyn do grawerowania laserowego, maksymalizuje obszar cięcia.

3. Cięcie przez obserwowalny projekt: stół o strukturze plastra miodu SCULPFUN zawiera bardzo wygodny projekt cięcia i obserwacji. Kiedy laser przecina drewno lub akryl, metalowa płytka na dole plastra miodu wyemituje jasne światło, co oznacza, że ​​cięcie przeniknęło. Rozwiąż problem, że zwykła grawerka jest trudna do oceny, czy przecina. Nie musisz obliczać liczby nacięć, po prostu powtarzaj cięcie, aż spód się zaświeci, co oznacza, że ​​materiał został przecięty.

Informacje o produkcie:

Materiał: stal o wysokiej wytrzymałości

Rozmiar produktu: 400*400mm

Grubość produktu: 22mm

Średnica siatki o strukturze plastra miodu: 9mm

Waga opakowania: 2,04 kg

Rozmiar opakowania: 46*46*5.5 cm

Model produktu: wałek powiększający obszar grawerowania serii SCULPFUN S30

Rozszerzony rozmiar graweru serii SCULPFUN S30: 950x400mm

Waga opakowania: 1,4 kg

Rozmiar opakowania: 114*5*10 cm

Lista pakowania wału przedłużającego SCULPFUN S30:

2 × oś przedłużenia osi Y

1 × przedłużacz

Pasy przedłużające 4 x 1,3 m

4 x montaż śrub T

1×Instrukcja instalacji

Rozszerzalny obszar grawerowania w podwójnej osi XY: seria S30 pro Max przyjmuje innowacyjną rozszerzalną konstrukcję osi XY, oryginalny obszar grawerowania ma około 400 x 400 mm, można kupić zestaw rozszerzenia osi Y, aby rozszerzyć obszar grawerowania do 935 x 400 mm; kupić zestaw rozszerzenia osi XY, aby ulepszyć maksimum 935x905mm Obszar grawerowania, który pomoże Ci lepiej radzić sobie z dużymi zadaniami grawerowania lub cięcia.

Linijka pomiarowa pod kątem prostym: Na osi X i osi Y znajdują się precyzyjne linie skali, tworzące linijkę pomiarową pod kątem prostym, która jest wygodna do szybkiego pomiaru rozmiaru grawerowanego obiektu. Zakres grawerowania dużych powierzchni 410x400mm może zaspokoić różne potrzeby grawerowania.

Uaktualnij 32-bitową płytę główną ze wspomaganiem powietrza: Najnowsza 32-bitowa płyta główna obsługuje automatyczne sterowanie wspomaganiem powietrza. Zarezerwuj funkcję drukowania offline Bluetooth, karty SD. (Zestaw aktualizacyjny sprzedawany osobno)

Dokładność cięcia klasy przemysłowej: Seria S30 Pro Max wykorzystuje niezwykle wytrzymałą i precyzyjną oś X prowadnicy liniowej, dzięki czemu jest to dokładność grawerowania klasy przemysłowej. Porównując małe detale grawerskie, seria S30 Pro Max nie ma falistego wzoru, który pojawia się w zwykłych grawerkach.

Odpinana laserowa maska ​​na oczy: Seria S30 pro Max jest wyposażona w odpinaną maskę na oczy, która nie oślepia nawet bez okularów. Ponadto, jeśli go nie potrzebujesz, możesz go łatwo zdemontować.

Płyta główna: 32-bitowa płyta główna wspomagana powietrzem, zarezerwowany Bluetooth, funkcja drukowania offline karty SD. (Zestaw aktualizacyjny sprzedawany osobno)

Solidna i trwała rama: seria S30 pro Max jest wykonana z wytrzymałego stopu aluminium, jej rama może wytrzymać do 50 kg bez uszkodzeń i jest bardzo trwała. Rama może być używana przez długi czas i zachować wysoką precyzję, gdy maszyna wymaga modernizacji, tylko najnowszy laser wymaga modernizacji.

Bezpieczna konstrukcja: stalowa podkładka w formacie A4 może dobrze chronić stół przed uszkodzeniem lasera. Izoluj zagrożenia pożarowe. Na maszynie znajduje się bardzo bezpieczny i widoczny wyłącznik zasilania, możesz szybko wyłączyć zasilanie bezpośrednio w sytuacji awaryjnej.

zasilacz:

Wejście zasilania: 100-240V AC, 50/60HZ Wyjście: 24V 5A

Waga opakowania: 7,53 kg

Rozmiar opakowania: 62,3 * 24 * 22,5 cm

Certyfikacja: Certyfikat CE FCC RoHS FDA ICE

Materiały do ​​grawerowania/wycinania:

Materiały rzeźbiarskie: różne rodzaje drewna (w tym orzech, wiśnia i inne drewno o dużej gęstości), MDF, zygzak, karton, plastik, skóra, płytka PCB, tlenek glinu, stal nierdzewna 304, ceramika, ciemny kamień

Materiał do cięcia: wszystkie rodzaje drewna (w tym drewno orzechowe, wiśniowe i inne drewno o dużej gęstości), MDF, płyta akrylowa, tektura, włóknina, bambus, skóra, niektóre plastikowe płyty, płytki PCB

Oprogramowanie operacyjne: LightBurn (z funkcją wspomagania powietrza M8), LaserGRBL, LightBurn, Benbox, GrblController, LiteFire, obsługuje system Windows, obsługuje system MAC. Obsługiwane formaty plików NC, BMP, JPG, PNG, DXF i inne formaty obrazów.

Metoda transmisji danych: połączenie USB lub połączenie bezprzewodowe Bluetooth

Lista pakowania maszyny do grawerowania SCULPFUN S30 Pro Max:

1 x laser S30 Pro Max

1× zestaw naprawczy lasera

Automatyczna pompa powietrza 1×12 V

3 x A4 3mm deski drewniane

2 x wyłączniki krańcowe

Zasilacz 1×12 V 5A

1 x przewód zasilający

1 × kabel USB

1× Tchawica

1× zestaw instalacyjny

1 × gogle laserowe

1 x metalowa płyta nośna A4

Krok 1-6 Zainstaluj pakiet

1× Ręczny

1 x montaż osi X

2 x X profili

2 × profile Y

1 × zespół skrzynki sterowniczej

3 x podpórki

PS:W zestawie instrukcja obsługi w języku polskim.

Ostrożność:

● Ze względu na dużą moc lasera zabrania się uruchamiania maszyny do grawerowania bez nadzoru. Jeśli cię tam nie ma, przestań.

●Szczegółowy opis maszyny można znaleźć w instrukcji dotyczącej ustawiania parametrów.

● Podczas obsługi maszyny do grawerowania laserowego należy zainstalować osłonę zabezpieczającą przed laserem; jeśli nie jest zainstalowana, należy nosić okulary ochronne.

●Nie dotykaj lasera rękami, w przeciwnym razie możesz oparzyć ręce.

●Unikaj silnych uderzeń w maszynę.

●Dzieci poniżej 14 roku życia nie mogą używać tego produktu, a dzieci powyżej 14 roku życia wymagają nadzoru osoby dorosłej.

●Nie naświetlaj lasera bezpośrednio na jakiekolwiek przedmioty odbijające lustro, ponieważ może to spowodować obrażenia operatora lub oparzenie lasera.

Środki ostrożności:

1. Bezpieczeństwo lasera

W tym urządzeniu zastosowano produkt laserowy klasy 4. Moc lasera jest zbyt duża i może spowodować obrażenia oczu i poparzenia skóry. Zainstalowaliśmy osłonę lasera na laserze, która może odfiltrować rozproszone światło w ognisku lasera. Gogle zostały rozdane i możesz je przynieść, jeśli ich potrzebujesz.

2. Bezpieczeństwo przeciwpożarowe

Wiązka laserowa o dużej intensywności generuje bardzo wysokie temperatury i generuje dużo ciepła, gdy materiał jest spalany lub odparowywany podczas procesu cięcia. Staraj się wietrzyć pomieszczenie lub dodaj sprzęt wyciągowy. Niektóre materiały mogą się zapalić podczas cięcia, zwłaszcza materiały łatwopalne, takie jak drewno i papier. Podczas procesu grawerowania spróbuj umieścić metalowe podkładki lub inne ognioodporne podkładki na spodzie maszyny do grawerowania, aby chronić bezpieczeństwo stołu lub stołu warsztatowego. Upewnij się, że masz w pobliżu skuteczną gaśnicę.

3. Bezpieczeństwo materialne

Nie rzeźbić materiałów o nieznanych parametrach. Zalecane materiały do ​​grawerowania: drewno, akryl, bambus, skóra, tkanina, papier, cermetal powlekany na czarno. Materiały niezalecane: błyszczące metale, materiały przezroczyste, materiały odblaskowe, tworzywa sztuczne itp.

4. Bezpieczny w użyciu

Maszyna do grawerowania może być używana tylko poziomo i upewnij się, że maszyna do grawerowania jest nieruchoma i niezawodna. Na czterech statywach znajdują się otwory mocujące, które można zamocować na stole warsztatowym za pomocą innych urządzeń. Zapobiegaj przypadkowemu przesunięciu lub upadkowi powierzchni roboczej podczas pracy i spowodowaniu pożaru; surowo zabrania się kierowania lasera na ludzi, zwierzęta lub jakiekolwiek materiały łatwopalne, niezależnie od tego, czy są one w stanie roboczym, czy nie. Nastolatki muszą być nadzorowane przez rodziców podczas użytkowania, a korzystanie z laserów musi być strzeżone przez ich boku, i nikt nie może pracować bez nadzoru, aby zapobiec przypadkowym pożarom.

5. Bezpieczeństwo ustawiania parametrów.

Podczas cięcia grubego drewna lub płyt MDF zaleca się zwiększenie prędkości, a prędkość cięcia jest zbyt niska. Laser spali wnętrze płyty drewnianej lub płyty MDF i spowoduje spalenie. Zaleca się, aby prędkość cięcia nie powinna być mniejsza niż 300 mm/min.
