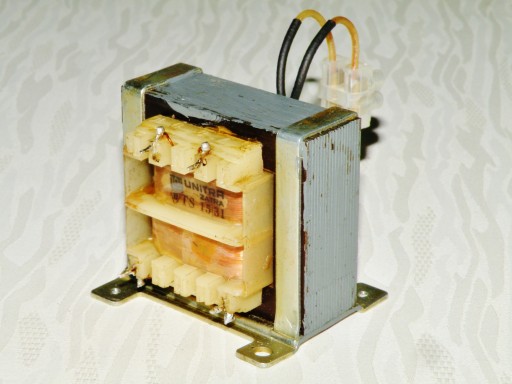

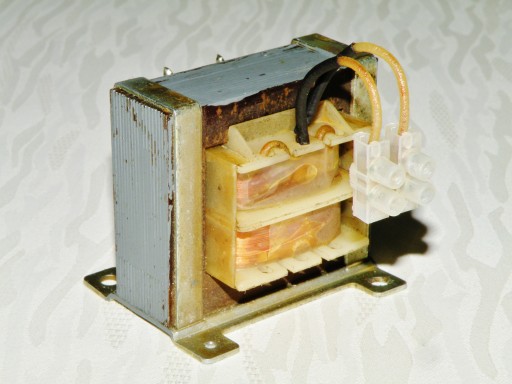

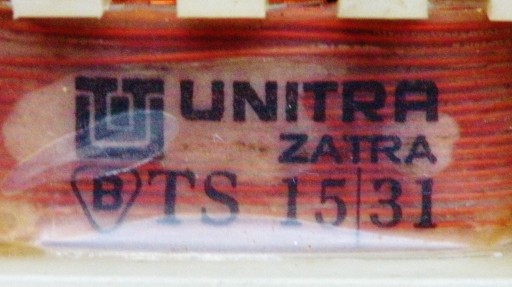

Transformator sieciowy Unitra Zatra TS 15/31 ,

z końca lat 70-ch PRLu .

Sprawny .

Pochodzi z odbiornika Unitra Diora Taraban .

.

Moc katalogowa   15 W

Napięcie pierwotne katalogowe [1-5]   AC ~ 220 V

Napięcia wtórne katalogowe ;

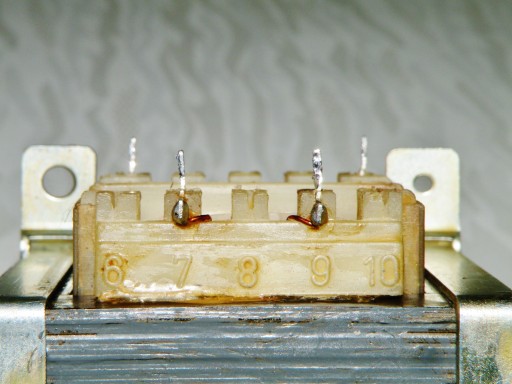

[7-9]   AC ~ 11,7 V

[kable oryginalne]   AC ~ 5,9 V

Prądy wyjsciowe katalogowe   0,9 A   i   0,4 A

.

Zmierzone napięcia wtórne przy dzisiejszym napięciu sieci [1-5]   AC ~ 240 V ;

[7-9]   AC ~ 14,0 V

[kable oryginalne]   AC ~ 6,6 V

Zmierzona rezystancja uzwojenia pierwotnego [1-5]   190 Ω

Zmierzona rezystancja uzwojenia wtórnego [7-9]   2,6 Ω

Zmierzona rezystancja uzwojenia wtórnego [kable oryginalne]   0,7 Ω

.

Zdjęcia oryginalnej wielkości na życzenie .
