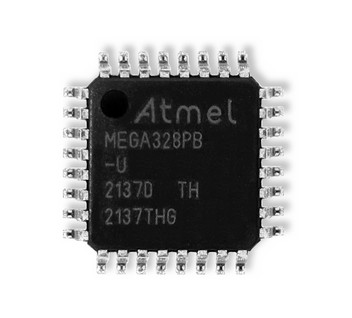

ATmega328PB-AU TQFP32

Mikrokontroler ATmega328PB-AU TQFP32

ATmega328PB to ulepszona wersja mikrokontrolera ATmega328.

Względem poprzednika zawiera ulepszenia:

• dodatkowy port - PORTE na pinach: 3, 6, 19, 22
• dodatkowe interfejsy: USART, SPI, TWI
• dodatkowy timer/licznik
• unikatowy identyfikator
• QTouch Peripheral Touch Controller - wbudowany kontroler dotykowy QTouch

Specyfikacja:

• Zasilanie: 1,8 V - 5,5 V
• Taktowanie: do 20 MHz
• Pamięć SRAM: 2 KB
• Pamięć Flash: 32 KB
• Pamięć EEPROM: 1 KB
• SPI: 2
• TWI (I2C): 2
• Linie wyjścia/wejścia: 27
• Kanały PWM: 10
• Kanały ADC: 8
• USART: 2
• Przerwania zewnętrzne: 2
• Zakres temperatur -40°C to 85°C
• Obudowa TQFP 32 PIN

Możliwość programowania w środowisku Arduino IDE przy wykorzystaniu biblioteki MiniCore i programatora np USBasp. Układ z powodzeniem może zastąpić ATMEGA328P-AU na płytkach typu Arduino. Również w tym przypadku należy zainstalować bibliotekę MiniCore i za pomocą programatora wgrać odpowiedni bootloader.

Uwaga dotycząca oznaczeń uzupełniających umieszczanych na obudowach układów firmy Atmel:

Litery znajdujące się za myślnikiem, spacją, ew. za maksymalnym taktowaniem układu lub w nowej linii mają charakter opcjonalny i mogą być pominięte:

• pierwsza litera oznacza rodzaj obudowy np P (najczęściej pomijana) - obudowa THT/DIP, A - obudowa SMD itp
• druga litera oznacza zakres temperaturowy np U to -40°C - 85°C
• trzecia litera to rodzaj opakowania zbiorczego np tacka, rurka czy szpulka (najczęściej pomijana)
