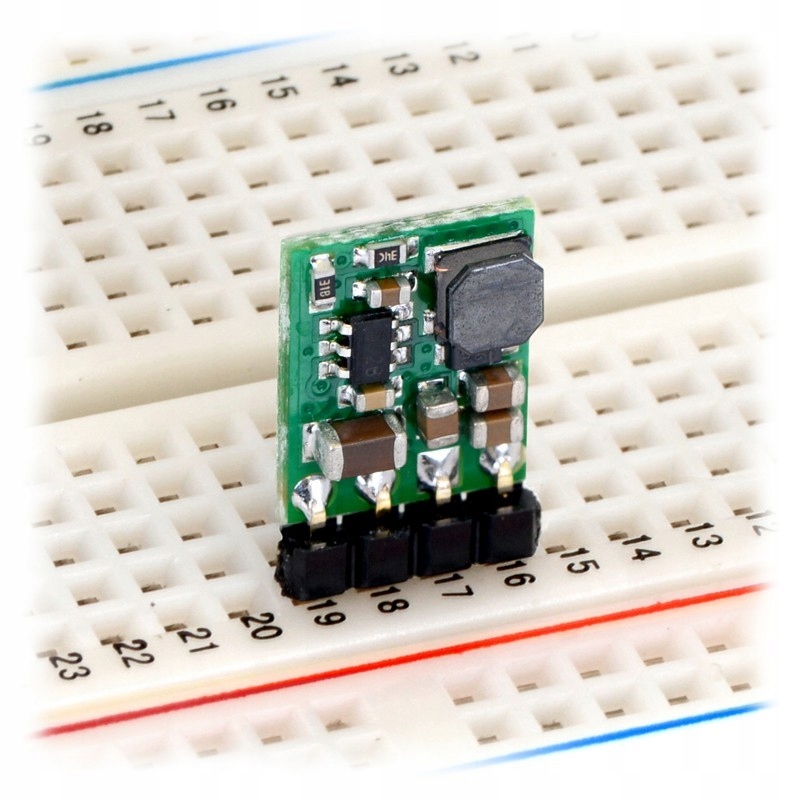

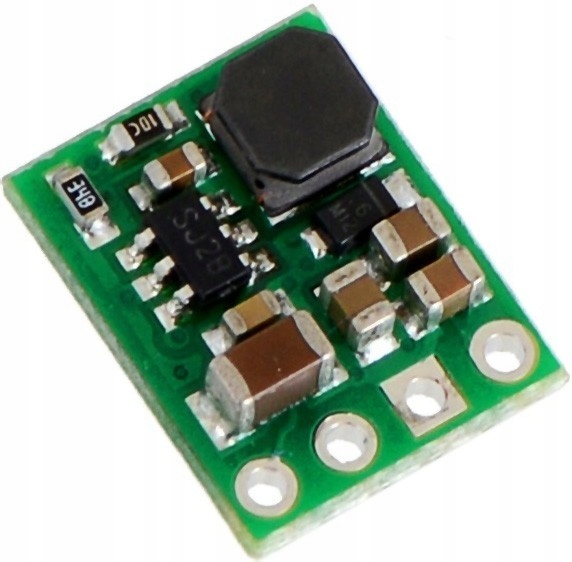

Moduł przetwornicy 5V Step-Down 300mA D24V3F5

Opis

Moduł przetwornicy Step-Down D24V3F5 ma napięcie wyjściowe 5 V przy szerokim zakresie napięcia wejściowego 7-42 V. Maksymalne obciążenie prądowe modułu to 300 mA. Przetwornica osiąga standardową sprawność 80-90 % przy zbliżonych wartościach napięcia wejściowego i wyjściowego.

Uwaga!

Moduł nie jest zabezpieczony przed odwrotną polaryzacją. Niewłaściwe podłączenie zasilania spowoduje trwałe uszkodzenie modułu.

Moduł przetwornicy jest dostępny również w innych wariantach napięciowych ze stałym napięciem wyjściowym: 3,3 V, 9 V oraz 12 V.

Właściwości

• Napięcie wejściowe: 7-42 V
• Napięcie wyjściowe 5 V z dokładnością 4 %
• Typ. maksymalny prąd: 300 mA
• Wbudowane zabezpieczenia przed zwarciem i przegrzaniem
• Typ. sprawność: 80-90%
• Możliwość montażu goldpinów
• Wymiary: 13 × 10 × 3 mm

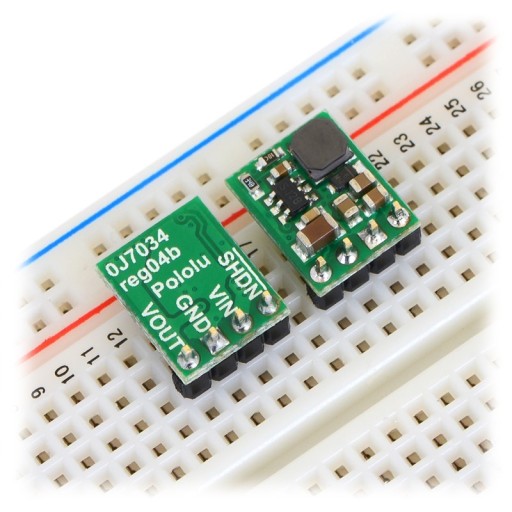

Opis wyprowadzeń

• VIN - wejście zasilania (7-42 V)
• GND - masa
• VOUT – wyjście
• SHDN – Shutdown wejście umożliwia przełączenie przetwornicy w tryb low-power (ograniczenie poboru prądu), należy w tym celu na to wyprowadzenie podać napięcie <0.3V. Nie należy pozostawiać tego wyprowadzenia nie podłączonego, aby przetwornica działała w trybie normalnym należy podać napięcie >2,3 V

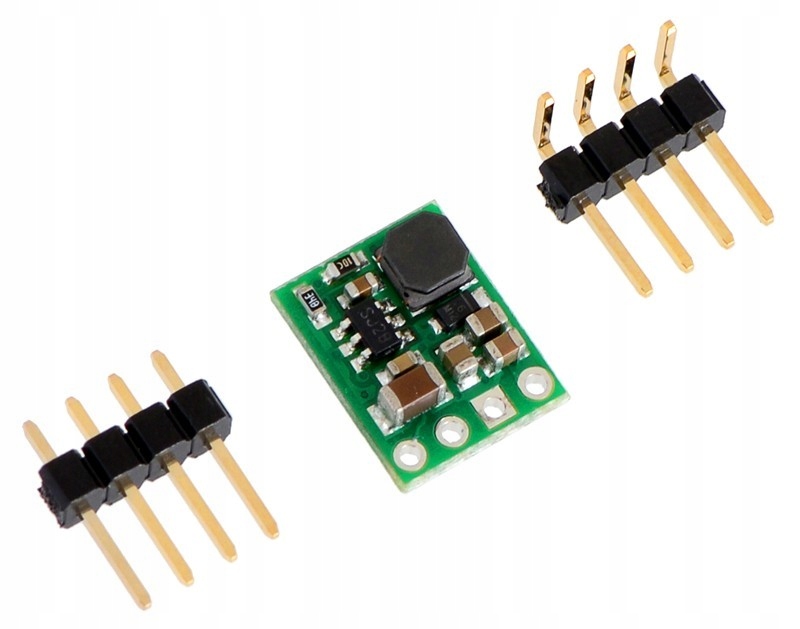

W zestawie

• Moduł przetwornicy D24V3F5 x1
• Złącze goldpin 4pin proste x1
• Złącze goldpin 4pin kątowe x1
