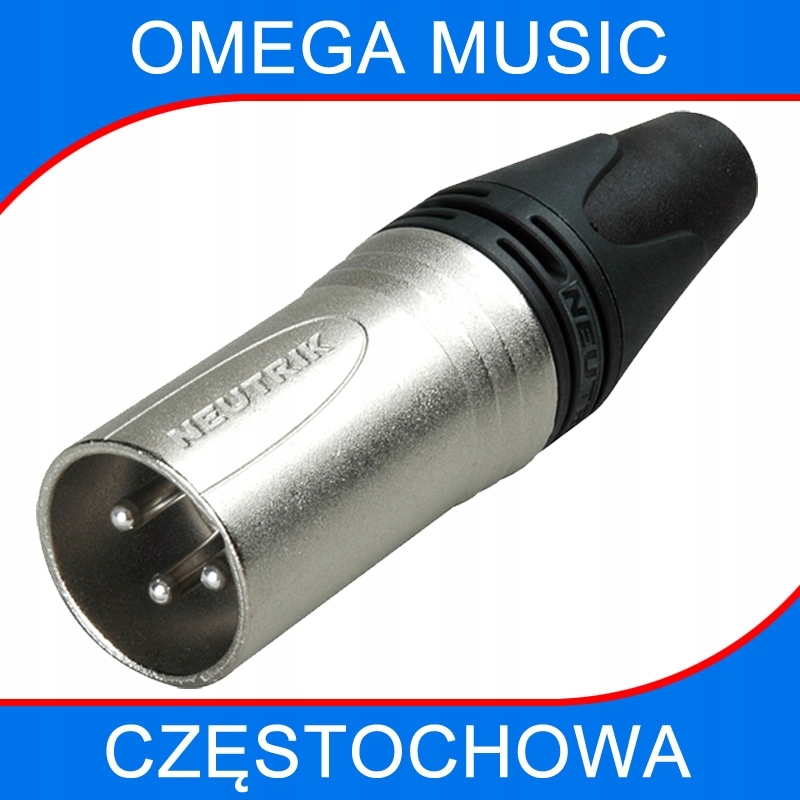

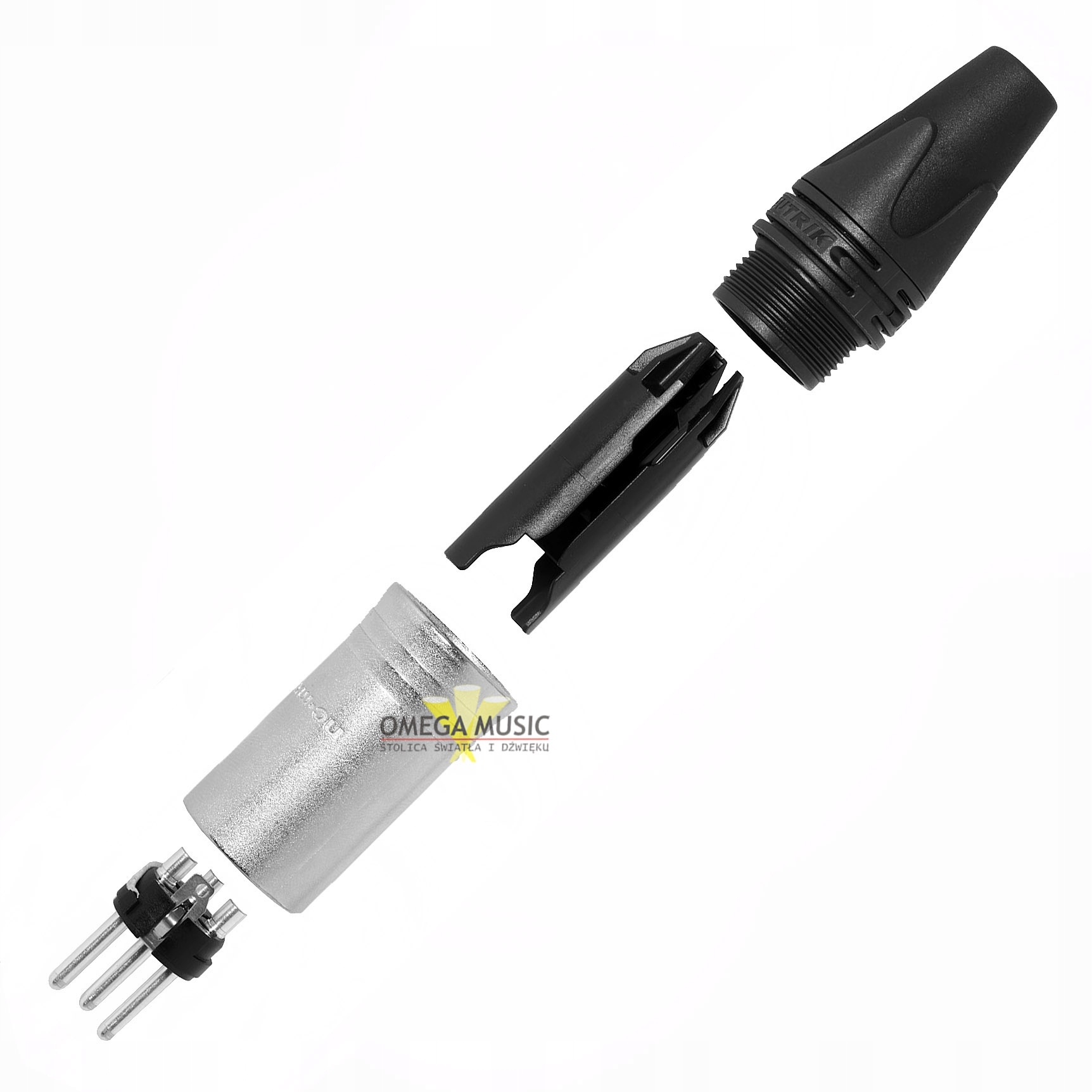

NEUTRIK NC3MXX штекер микрофона XLR штекерный разъем

Neutrik NC3MXX

Wtyczka do mikrofonu XLR

NEUTRIK od lat zajmuje dominującą pozycję na światowym rynku specjalistycznych podzespołów, złączy (gniazd i wtyków) używanych przy instalacji profesjonalnego sprzętu elektroakustycznego. Jest wszechobecny w rozgłośniach radiowych i ośrodkach telewizyjnych, wozach transmisyjnych, studiach nagraniowych, instalacjach w teatrach itp. NEUTRIK jest także liderem w dziedzinie złączy fonicznych. Wprowadził na rynek bardzo udane konstrukcyjnie i funkcjonalnie złącza Speakon i PowerCon. Dziś złącza te są światowym standardem i montuje się je w większości wzmacniaczy i zestawów głośnikowych.

XLR – spotykane w wykonaniu o ilości styków od trzech do siedmiu. Konstrukcyjnie zbliżone do złączy rodziny DIN. Rozwiązania wyposażone w trzy styki znalazły zastosowanie w technikach korzystających z sygnałów symetrycznych tj. profesjonalne mikrofony, konsolety mikserskie, a nawet sterowanie DMX512. Rozwiązania o czterech pinach najczęściej wykorzystywane są do wykonywania połączeń obwodów zasilania niskonapięciowego. Pięciostykowy XLR stosowany jest w miejscach gdzie spotykamy różnicowy sygnał stereofoniczny lub informacja niesiona jest dwoma parami symetrycznymi np. DMX512. Rozwiązania sześcio i siedmiostykowe wykorzystują rozwiązania hybrydowe tj. rozbudowane aplikacje łączące zasilanie i sygnał w jednym kablu. Obciążalność prądowa każdego styku to 16A dla rozwiązań trójstykowych i 5A dla pozostałych.

Specyfikacja:

• Model: NC3MXX
• Rodzaj złącza: XLR
• Ilość styków: 3
• Typ: Męski
• Pojemność między stykami: ≤4pF
• Rezystancja złącz: ≤3mΩ
• Rezystancja dielektryka: >2GΩ
• Obciążalność prądowa: 16A/styk
• Obciążalność napięciowa: 50V
• Odporność napięciowa dielektryka: 1500V DC
• Średnica przewodu: 3,5 - 8mm

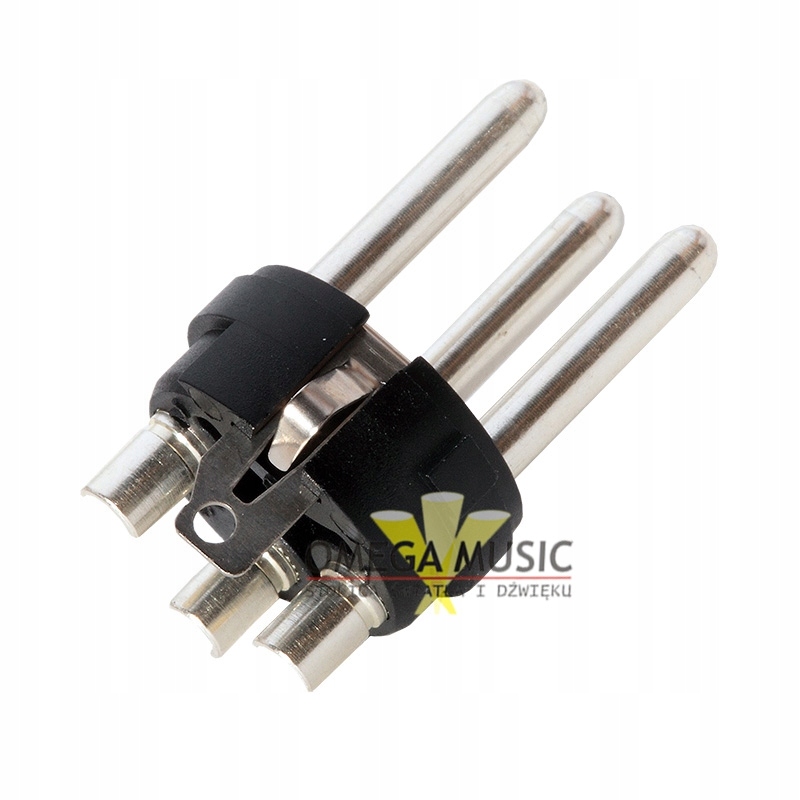

• Styki: posrebrzane

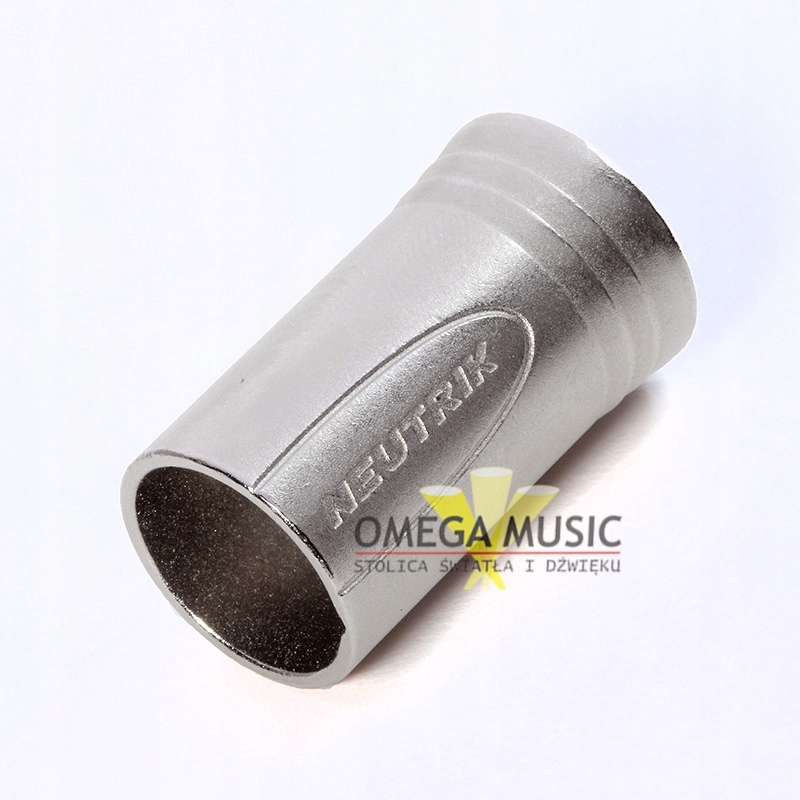

• Materiał obudowy: Odlew ciśnieniowy cynkowy
• Izolacja: Polyamid 6.6
• Sopień ochrony: IP40
• Zakres temperatur pracy: -30 - +80°C

PRODUKT ORYGINALNY
