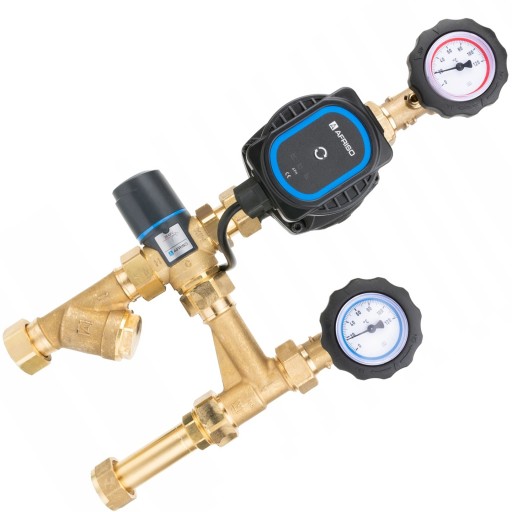

НАСОСНАЯ ГРУППА BPS 991 AP с термостатическим клапаном ATM 561, насос APH AFRISO

Grupa pompowa BPS 991 AP z zaworem termostatycznym ATM 561, pompa AFRISO APH 160

• maksymalne ciśnienie: 6 bar
• przyłącza od strony instalacji: GW G¾"
• przyłącza od strony źródła ciepła: nakrętka G1"
• pompa obiegowa: AFRISO APH 160 15-7/130 mm
• maksymalna temperatura medium: 90°C
• Kvs zaworu mieszającego: 2,5 m³/h

ZASTOSOWANIE

Grupy pompowe BPS dedykowane są do montażu z rozdzielaczem ze sprzęgłem hydraulicznym BLH 890 (Art. -Nr 90 890 10). Mogą być również wykorzystane jako niezależne grupy pompowe wbudowane w dowolną instalację grzewczą zgodną z PN-EN 12828. Mogą służyć do przyłączenia np. instalacji grzejnikowej, płaszczyznowej (np. podłogowej) lub ładowania zasobnika na ciepłą wodę użytkową.

BUDOWA

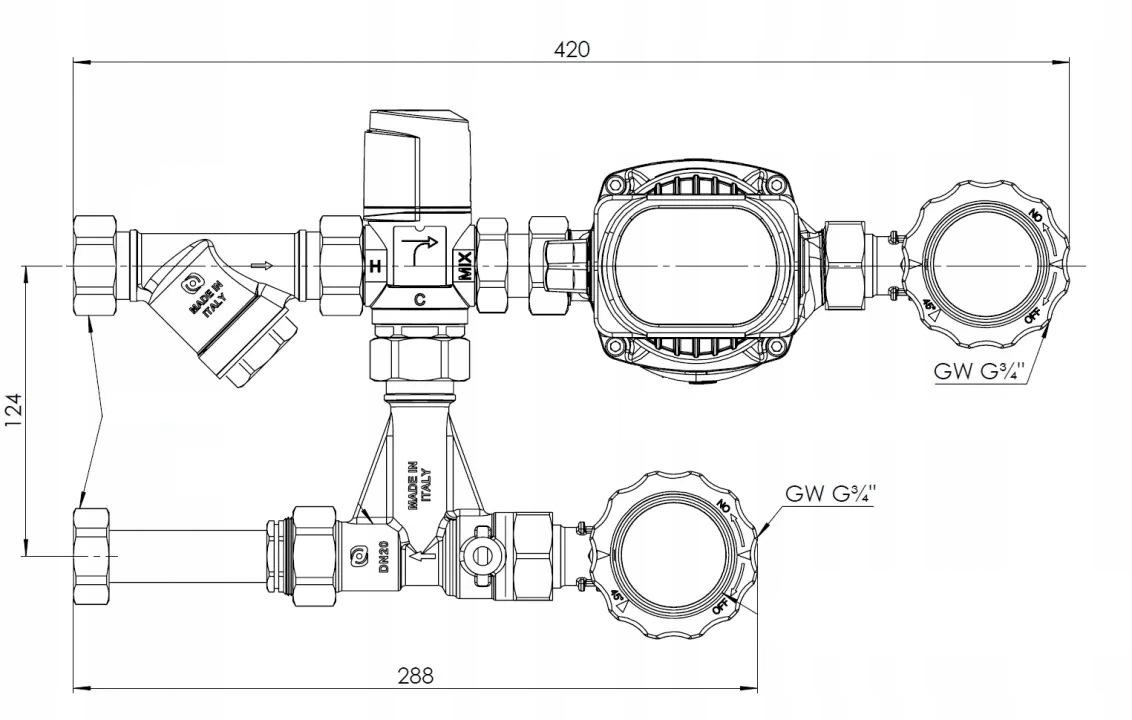

Grupy pompowe BPS to gotowe układy hydrauliczne. W zależności od wybranej wersji do grup pompowych BPS można podłączyć odbiorniki bezpośrednio (bez zaworu mieszającego), z wykorzystaniem termostatycznego zaworu mieszającego ATM (20÷43°C) lub obrotowego zaworu mieszającego ARV ProClick.

Grupy BPS wyposażono w pompę obiegową oraz niezbędną armaturę – filtr siatkowy, zawór odcinający na zasilaniu (z tuleją do montażu czujnika temperatury), zawór odcinający na powrocie oraz zawór zwrotny.

Możliwość montażu ze źródłem ciepła po prawej i lewej stronie.

DANE TECHNICZNE

• Przyłącza od strony źródła ciepła | instalacji G1” | GW G¾”
• Ciśnienie nominalne zestawu max 6 bar
• Temperatura pracy max 90°C
• Stężenie glikolu max 50%
• Termometry Ø50 mm, 0÷120°C
• Pompa obiegowa AFRISO APH 160 15-7/130 mm z kablem zasilającym (Pobór mocy: 4-45W)

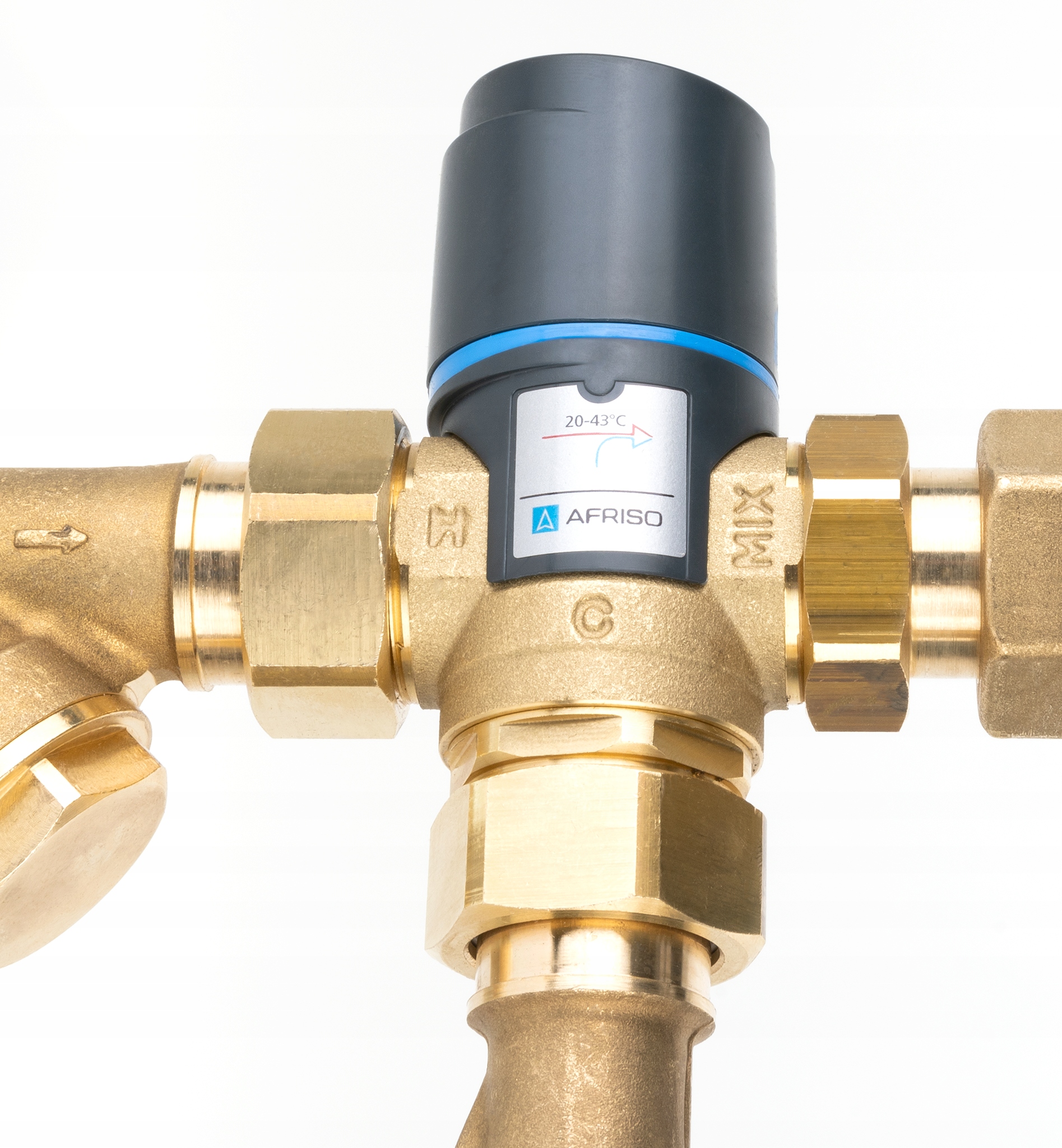

• Termostatyczny zawór mieszający ATM 561, Kvs 2,5 m3/h, 20÷43°C

W komplecie uszczelki do połączenia źródła/rozdzielacza.
