Адаптер радиочастотной антенны F/вилка-F/гнездо угловой 75 Ом
Товар
- 8 раз купили
- 4.98 оценка
- 127 осталось
- 47 отзывов
Доставка
Характеристики
Описание

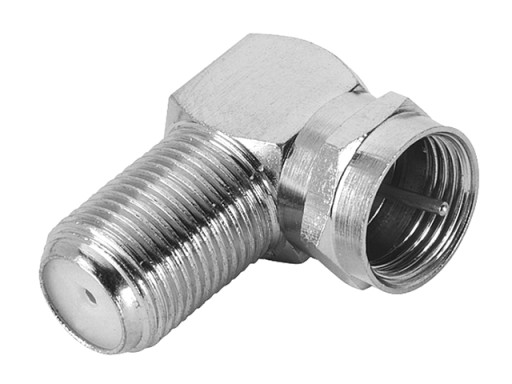

Adapter antenowy RF wtyk F - gniazdo F kątowy 75Ω
nr katalogowy: 62190
Opis przedmiotu
Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62190.htm
Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω.
Oferowany adapter kątowy ma impedancję 75Ω i służy do zamiany kierunku wejścia kabla antenowego do urządzenia. Wtyk F jest obrócony pod kątem 90° w stosunku do gniazda co często ułatwia (lub umożliwia) podłączenie przewodu w przypadkach, gdy brak jest miejsca lub możliwości włożenia wtyczki prostej (np. w odbiornikach TV zawieszonych lub dosuniętych do ściany). Adapter oszczędza gniazdo (wyłamywane przy próbach zaginania kabla z prostą wtyczką) i umożliwia użycie kabla w miejscach gdzie dostępny dystans wynosi jedynie ok. 1.5cm. Wymiarowanie adaptera prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany adapter wykonany jest ze stopu miedzi. Impedancja adaptera wynosi 75Ω.
Dane techniczne
- Złącza: wtyk F męski, gniazdo F żeńskie
- Impedancja: 75Ω
- Pasmo pracy: CAM/R/TV/SAT (do 3GHz)
- Materiał: stop miedzi
- Wymiary: 23/16/9.5mm
- Masa: ok. 7g
Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
