Угловой антенный адаптер RF QuickF/wt-F/gn, 75 Ом

Adapter antenowy RF wtyk QuickF - gniazdo F szybkozłącze kątowe 75Ω

nr katalogowy: 62295

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62295.htm

Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω.

Wtyk Quick F (szybki F, Push On F) jest modyfikacją wtyku F. Wymiary wtyku są te same, zmiana polega na braku wewnętrznego gwintu. Dzięki temu wtyk Quick F w odróżnieniu od klasycznego wtyku F nie wymaga nakręcania na gnieździe F. Podłączenie wtyku Quick F polega na jego nasunięciu na gniazdo jak to ma miejsce np. we wtykach RCA (CINCH). Nasuwanie wtyku zamiast jego nakręcania jest dużo szybsze i wygodniejsze (w niektórych przypadkach przykręcenie wtyku F jest niemożliwe bez specjalistycznych narzędzi). Wszędzie tam gdzie nie występują naprężenia mechaniczne złącza można stosować wtyki Quick F zamiast wtyków F.

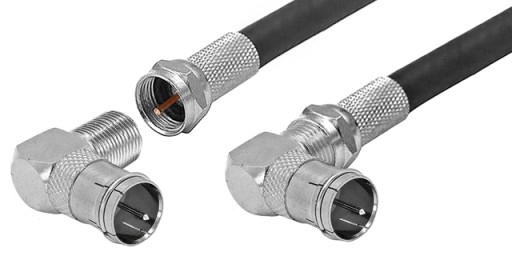

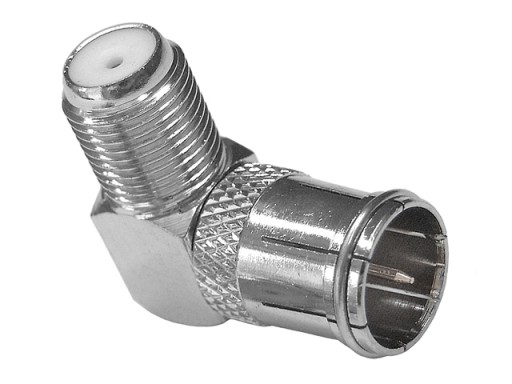

Oferowany adapter posiada wtyk Quick F z jednej oraz gniazdo F z drugiej strony i umożliwia zamianę klasycznego wtyku F na wtyk Quick F z jednoczesną zmianą kierunku złącza o 90 stopni. Dzięki temu w łatwy sposób możemy zamienić zakończenie kabla na dużo wygodniejsze w obsłudze.

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany adapter wykonany jest ze stopu miedzi. Impedancja adaptera wynosi 75Ω.

Dane techniczne

• Złącza: wtyk Quick F męski, gniazdo F żeńskie
• Impedancja: 75Ω
• Pasmo pracy: CAM/R/TV/SAT (do 3GHz)
• Materiał: stop miedzi
• Wymiary: 23.5/22.5/10mm
• Masa: ok. 9g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
