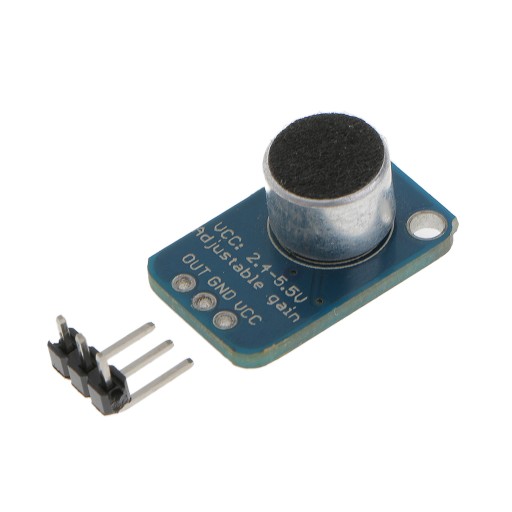

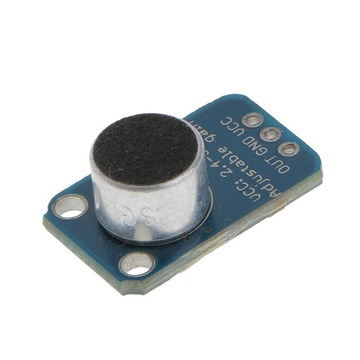

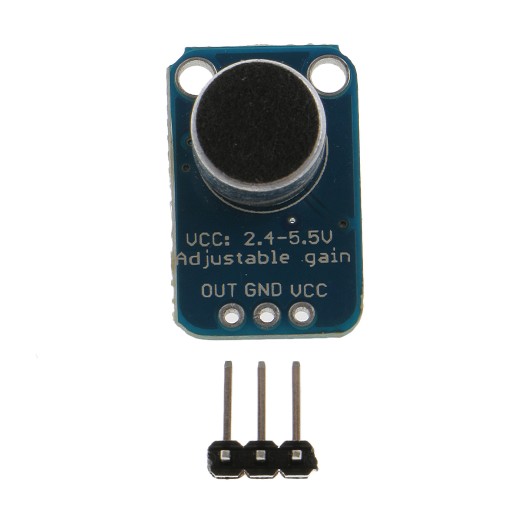

1 x max4466 Микрофонный модуль MAX4466 Регулировка Z

opis:

dodaj ucho do swojego projektu dzięki temu dobrze zaprojektowanemu wzmacniaczowi mikrofonu elektretowego. ta w pełni zmontowana i przetestowana płyta jest wyposażona w przylutowany mikrofon elektretowy 20-20 khz.

to wybicie najlepiej nadaje się do projektów takich jak zmiany głosu, nagrywanie/próbkowanie dźwięku i audio -reaktywne projekty, które używają fft. z tyłu dołączamy mały potencjometr do regulacji wzmocnienia.

używanie go jest proste: podłącz GND do masy, vcc do 2,4-5vdc.

pin wyjściowy nie jest przeznaczony do napędzania głośników ani niczego poza najmniejszymi słuchawkami dousznymi – potrzebujesz wzmacniacza audio (takiego jak nasz 3,7-watowy wzmacniacz stereo ) jeśli chcesz podłączyć wzmacniacz bezpośrednio do głośników.

specyfikacja:

dla do wzmocnienia używamy maksymy max4466, wzmacniacza operacyjnego zaprojektowanego specjalnie do tego delikatnego zadania! wzmacniacz ma doskonałe tłumienie szumów zasilacza, więc ten wzmacniacz brzmi naprawdę dobrze i nie jest tak hałaśliwy ani chropowaty, jak inne wybicia wzmacniaczy mikrofonowych, których próbowaliśmy!

możesz ustaw wzmocnienie od 25x do 125x. to wynosi około 200mvpp (dla normalnej głośności mówienia około 6""), co jest dobre do dołączenia do czegoś, co oczekuje wejścia "poziomu liniowego" bez obcinania, lub do około 1vpp, do odczytu z mikrokontrolera. wyjście jest typu rail-to-rail, więc jeśli dźwięki stają się głośne, wyjście może wzrosnąć do 5vpp!

, aby uzyskać najlepszą wydajność, użyj źródła „najcichszego”” dostępne (na , byłoby to zasilanie 3.3v). przebieg audio wyjdzie z pinu wyjściowego. wyjście będzie miało napięcie stałe Vcc / 2, więc gdy jest idealnie ciche, napięcie będzie stabilne vcc / 2 wolty (jest sprzężone z DC). jeśli używany sprzęt audio wymaga dźwięku sprzężonego z prądem przemiennym, umieść kondensator 100 uf między stykiem wyjściowym a wejściem urządzenia. jeśli łączysz się ze wzmacniaczem audio, który ma wejścia różnicowe lub zawiera kondensatory odsprzęgające, nasadka 100 uf nie jest wymagana.

Pakiet zawiera:

1 x max4466 moduł
