STYCZNIK MODUŁOWY 63-04 230V 63A 3P 4NC 3-FAZ ROZWIERNY NA SZYNĘ TH35

STYCZNIK MODUŁOWY 63-04 230V 63A 3P 4NC 3-FAZ ROZWIERNY NA SZYNĘ TH35

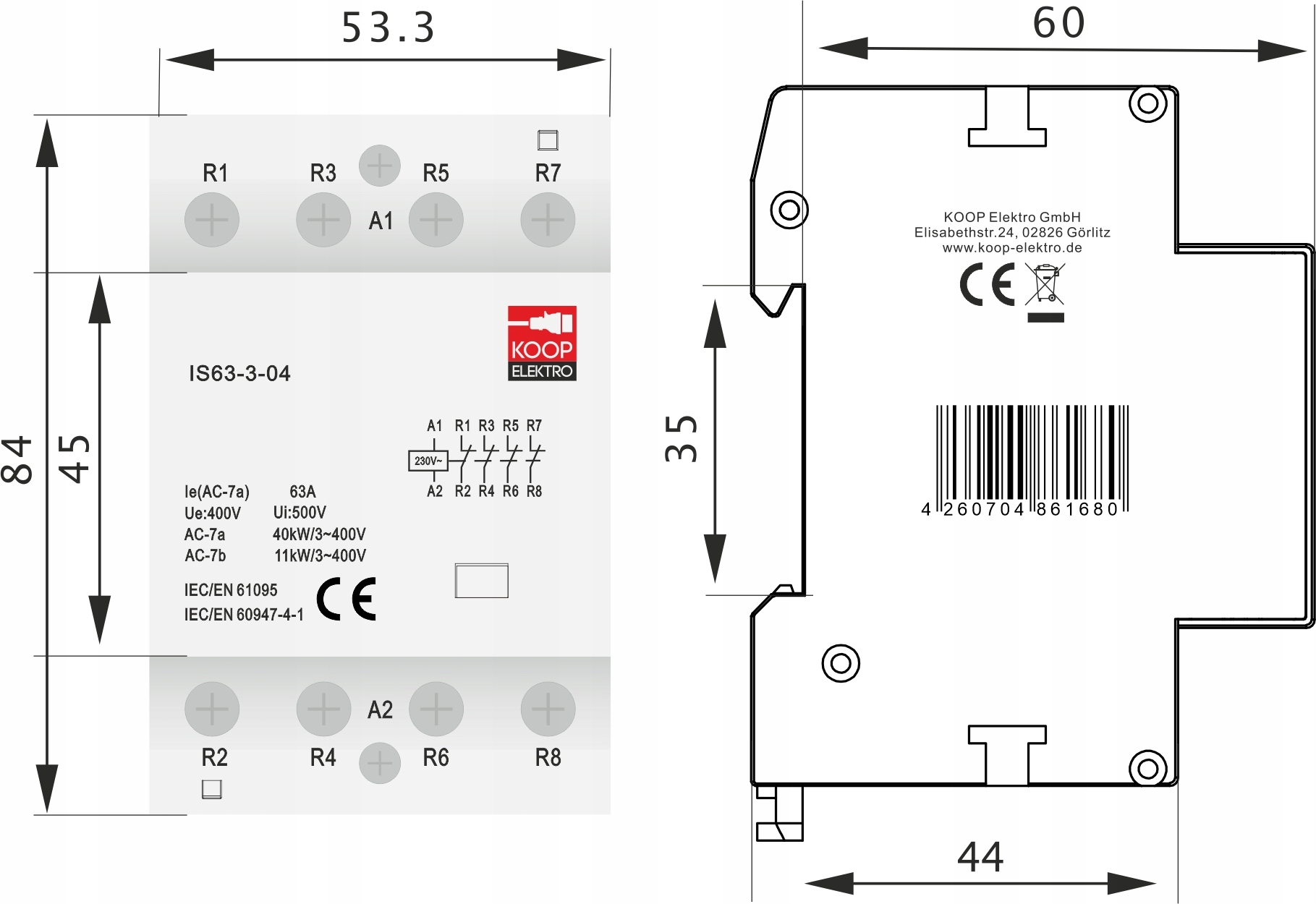

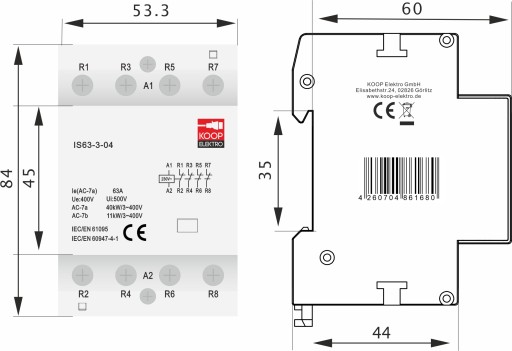

[IS63-3-04]

Czym jest stycznik?

Stycznik jest urządzeniem, które umożliwia swobodne załączanie i wyłączanie obwodów elektrycznych o dużej mocy.

Zasada działania stycznika polega na doprowadzeniu napięcia sterującego do uzwojenia cewki stycznika.

Funkcje:

• przeznaczony jest do łączenia obwodów głównych,
• może pracować w normalnych warunkach pracy obwodu, a także przy przeciążeniach,
• ma zastosowanie w sterowaniu pracą silników oraz urządzeń modułowych - służy do załączania i wyłączania np. pomp, grzałek, lamp, wentylatorów, syren.

Dane techniczne:

• Napięcie znamionowe pracy: 230/ 400V,
• Prąd znamionowy (A): 63,
• Zasilanie cewki: 230V AC,
• Moc znamionowa: 40kW
• Napięcie styków roboczych: 500V
• Ilość modułów: 3,
• Styki robocze: 4*NC (rozwierny),
• Klasa ochrony: IP20,
• Certyfikat CE.

Zaciski klatkowe:

• 32-63A sztywny/giętki: max. 35/25 mm².

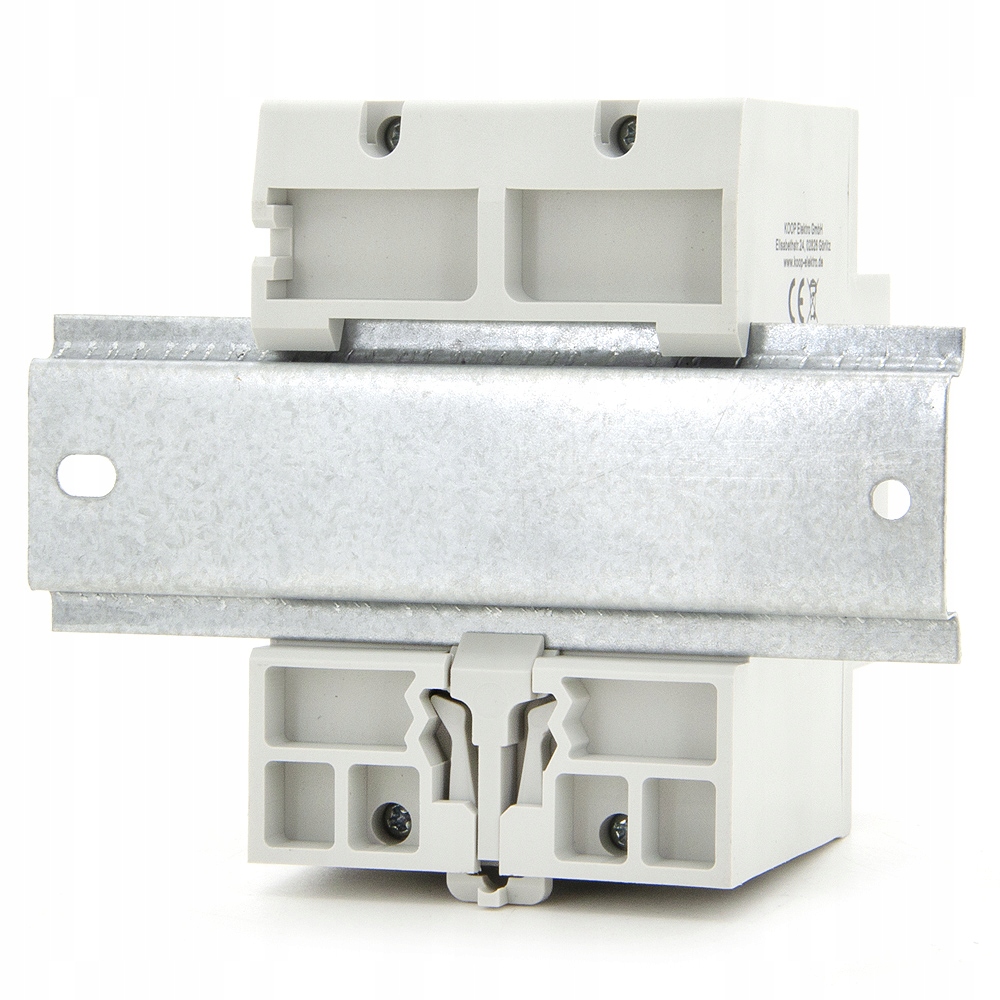

Montaż:

• szyna DIN,
• TH35 wg EN 50022

Najważniejsze cechy - niezawodna ochrona i pewność działania!

• bezpieczny i solidny — spełnia normy IEC/EN, odporny na przegrzewanie i zwarcia
• szeroki wybór modeli — idealne do małych i dużych instalacji (230V / 400V)
• prosty montaż — szybkie mocowanie na szynie DIN, trwałe zaciski śrubowe
• wyjątkowa trwałość — wysoka trwałość mechaniczna i elektryczna nawet przy intensywnym użytkowaniu.

FAQ – Najczęściej zadawane pytania

❓ Czym różni się stycznik od przekaźnika?

✔️ Stycznik jest stworzony do dużych obciążeń (nawet kilkadziesiąt amperów). Przekaźnik obsługuje głównie niskie sygnały. Stycznik to moc, przekaźnik to precyzja!

❓ Jak wybrać odpowiedni stycznik?

• Dobierz prąd znamionowy do mocy urządzenia.
• Sprawdź napięcie cewki (np. 230V AC / 24V DC).
• Upewnij się, że liczba torów (NO/NC) odpowiada wymaganiom układu sterowania.

❓ Czy mogę użyć stycznika o większym prądzie znamionowym niż potrzebuję?

✔️ Tak! Większy zapas mocy zwiększa żywotność stycznika. Pamiętaj jednak, że wyższy prąd to także wyższa cena urządzenia.

❓ Czy stycznik może zastąpić wyłącznik nadprądowy?

✔️ Nie. Stycznik nie pełni funkcji ochronnej przed przeciążeniem czy zwarciem. Do ochrony służą wyłączniki nadprądowe i zabezpieczenia topikowe.

❓ Po co w styczniku kilka torów NO/NC?

✔️ Ułatwiają jednoczesne sterowanie wieloma obwodami — idealne do zaawansowanych układów sterowania.

❓ Czy styczniki sprawdzą się w instalacjach PV?

✔️ Tak, pod warunkiem właściwego doboru modelu pod napięcie i prąd. Przy pracy z prądem stałym upewnij się, że stycznik ma odpowiednie parametry.

❓ Czy mogę zamontować stycznik samodzielnie?

✔️ Jeśli masz uprawnienia — tak. W innym wypadku montaż zleć elektrykowi.

❓ Dlaczego stycznik grzeje się podczas pracy?

Lekki wzrost temperatury jest normalny — stycznik przewodzi prąd, co generuje ciepło. Jeśli nagrzewa się zbyt mocno, warto sprawdzić:

✔️ czy obciążenie nie przekracza dopuszczalnych wartości oraz czy ma zapewnioną wentylację.
