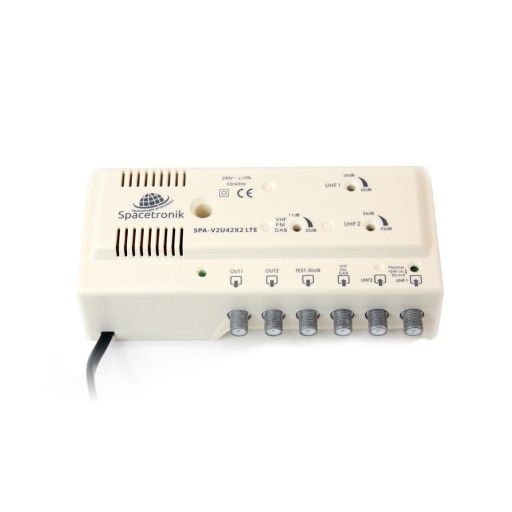

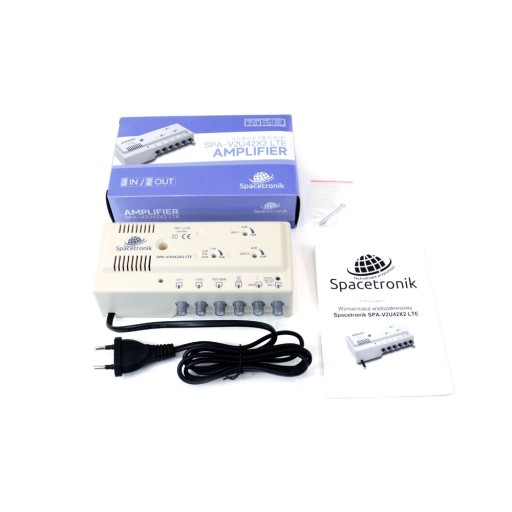

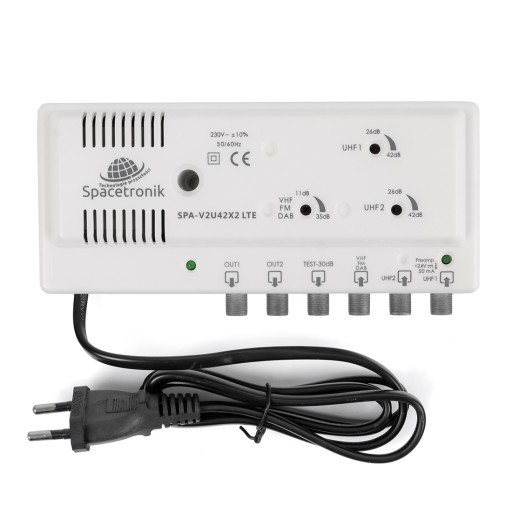

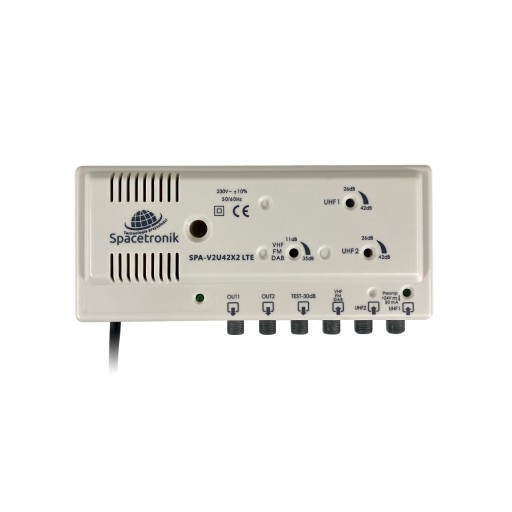

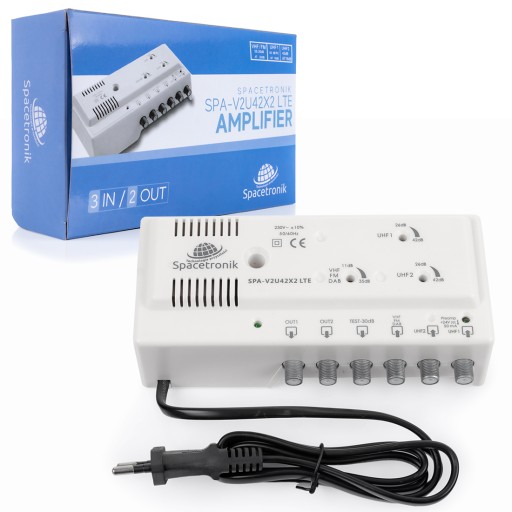

Домашний усилитель Spacetronik SPA-V2U42X2 LTE

Spacetronik SPA-V2U42X2 LTE - domowy wzmacniacz

Oferowane urządzenie służy do naziemnego analogowego i cyfrowego odbioru TV/FM, bądź wzmocnienia sygnału. SPA-V2U42X2 LTE nadaje się do budowy małych i średnich instalacji zbiorczych, np. w domach jednorodzinnych.

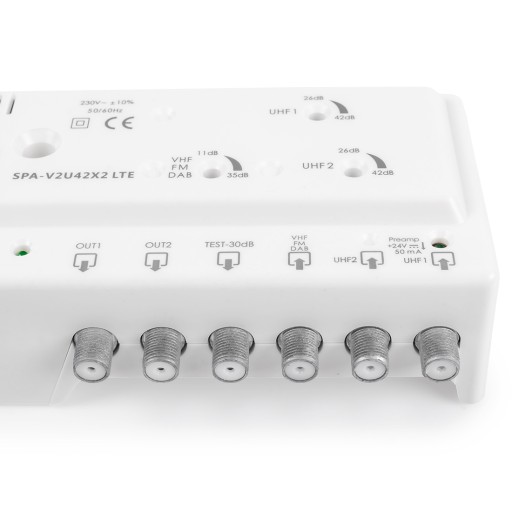

Wzmacniacz został wyposażony w 3 wejścia i 2 wyjścia oraz dodatkowe 1 wyjście testowe (-30dB), dając możliwość podłączenia miernika poziomu lub analizatora widma.

Zakresy częstotliwości dla UHF1 i UHF 2 wynoszą od 470 do 790 MHz, zaś dla VHF od 40 do 70 MHz, od 88 do 108 MHz oraz od 160 do 260 MHz.

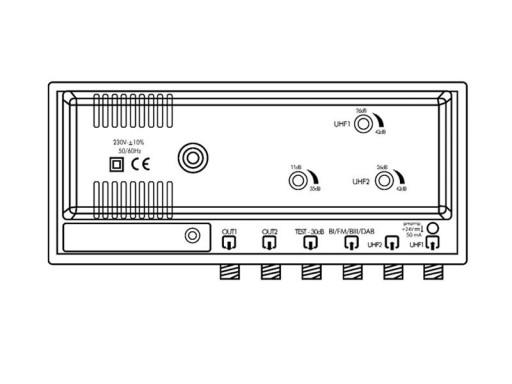

Budowa urządzenia

Wejścia są szerokopasmowe z automatycznym podawaniem przedwzmacniacza na wejściu UHF1, w przypadku zwarcia następuje automatyczne przerwanie zasilania elektronicznego +24V.

Wzmocnienie wszystkich wejść można regulować. Zasilanie odbywa się z wbudowanego zasilacza stabilizowanego.

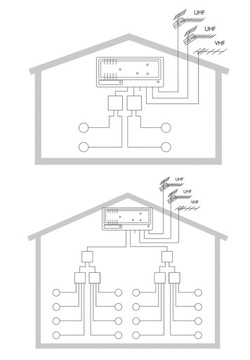

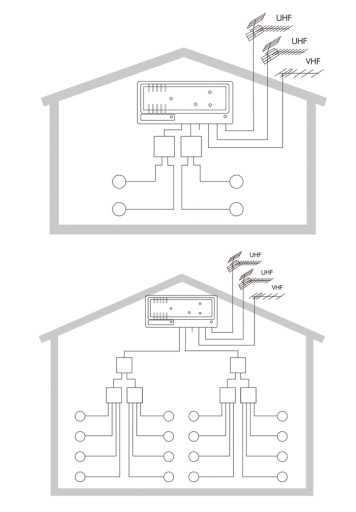

Przykładowy schemat zastosowania urządzenia

Wzmacniacz nie jest przeznaczony do pracy w otwartej przestrzeni. Nie należy montować urządzenia w miejscach o dużej wilgotności oraz w pobliżu źródeł ciepła, np. grzejników.

Zalecane jest zapewnienie odpowiedniej wentylacji. Nie należy podłączać zasilania, dopóki wszystkie połączenia nie zostały wykonane poprawnie.

SPA-V2U42X2 LTE posiada możliwość zasilania przedwzmacniaczy napięciem 24V, o max. prądzie 50 mA poprzez wejście UHF1.

• Zasilanie przedwzmacniaczy włączane jest automatycznie, po wykryciu przedwzmacniacza.

Dane techniczne:

Redukcja poziomu wyjściowego:
