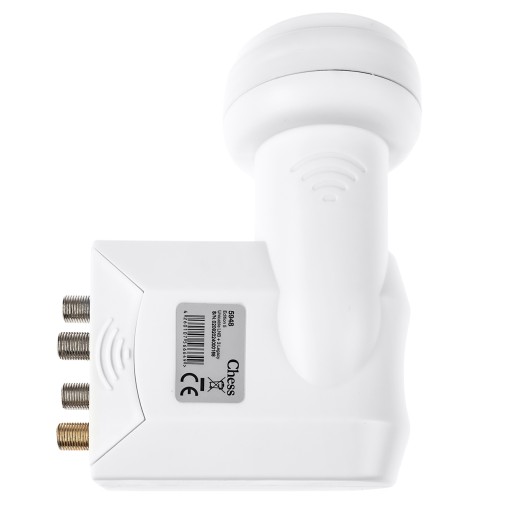

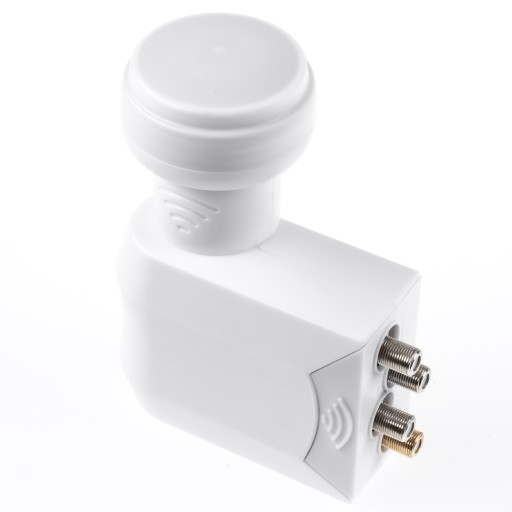

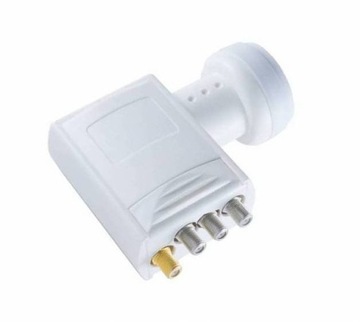

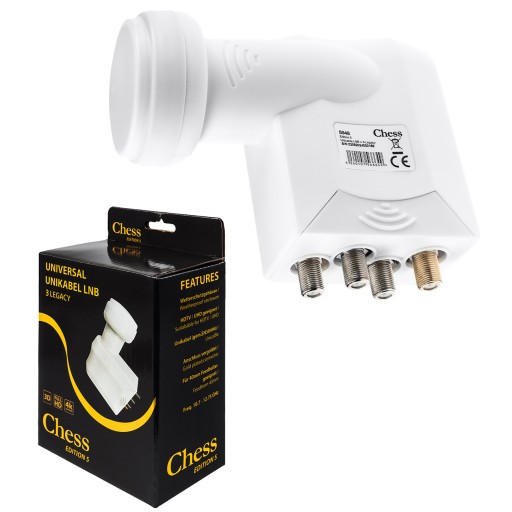

LNB Unicable Quad CHESS 5 Edition + TRIPLE Legacy

Konwerter LNB Unicable SCR Quad z Triple Legacy (7 odbiorników) CHESS 5 Edition

Profesjonalny jednoprzewodowy konwerter LNB Chess dla maksymalnie 6 odbiorników (4 odbiorniki kompatybilne z SCR i 3 konwencjonalnymi odbiornikami satelitarnymi przez 3 starsze wyjścia Legacy)

Jedno wyjście konwertera UNICABLE (SCR) w kolorze złotym pozwala na poprowadzenie sygnału jednym kablem do max. 4 odbiorników cyfrowych z sygnałem SCR lub UNICABLE.

Pozostałe wyjścia konwertera tzw. full band w kolorze srebrnym pozwalają na podłączenie tradycyjnego odbiornika cyfrowego.

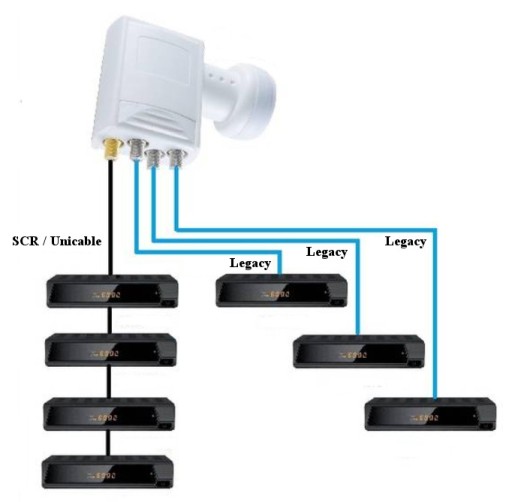

Przykładowy schemat podłączenia LNB Unicable

Warunkiem działania takiej instalacji jest posiadanie przez tuner funkcji UNICABLE, która polega na wykorzystaniu do transmisji sygnału 4 częstotliwości:

- Odbiornik 1 - 1210 MHz

- Odbiornik 2 - 1420 MHz

- Odbiornik 3 - 1680 MHz

- Odbiornik 4 - 2040 MHz.

Główne cechy LNB Chess:- Edycja 5

- SCR (Satellite Channel Routing)

- 1x pozłacane wyjście SCR dla maksymalnie 4 odbiorników (SAT-CR)

- Zgodność z HDTV, 4K, Ultra HD, DVB-S2

- Technologia PLL

- 3x starsze wyjście

- Kanał 1: 1210 MHz

- Kanał 2: 1420 MHz

- Kanał 3: 1680 MHz

- Kanał 4: 2040 MHz

- Współczynnik szumów: 0,1 dB (typ.)

- Zysk Legacy: 57 - 65dB

- Zysk Unicable SAT-SCR: 58 - 67dB

- Tolerancja: +/- 0,5 dB / 26 MHz

- Izolacja Cross-Pol: > 20dB

- Kontrola konwertera z odbiornika SAT

- Zgodność DiSEqC, Legacy: DiSEqC 1.0

- Zakres temperatur: -40 ° C do + 65 ° C

- Zużycie energii Legacy: 200 mA

- Zużycie energii Unicable SAT-CR: 300mA

- Średnica Ø 40mm

- Długość szyjki: 42 mm

- przedłużana ochrona przed warunkami atmosferycznymi

- Obsługiwane Unicable
