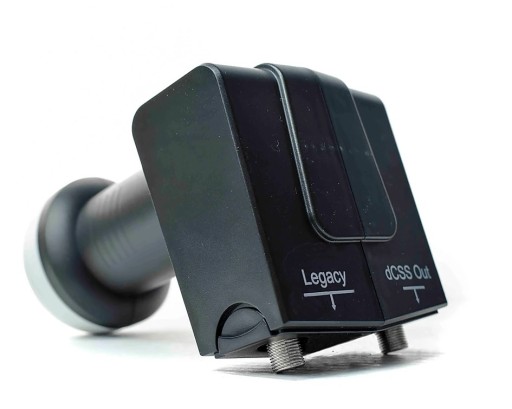

Цифровой LNB SCR Unicable II GT-SAT GT-S1dCSS24

Konwerter UNICABLE II zaprogramowany pod polskie platformy: nc+ i Cyfrowy Polsat !!! Gotowy do działania !!!

Zaprogramowany pod następujace odbiorniki:

Cyfrowy Polsat:

- Technologia Unicable I/II (EN50494 + EN50607): Evobox PVR

- Tedchnologia I Unicable I (EN50494): Mini HD 2000, HD 3000, HD 5000, HD 5500s, HD 6000, HD 7000 PVR

NC+:

- Technologia Unicable I/II (EN50494 + EN50607): 4K UltraBOX

- Technologia I Unicable I (EN50494): mediaBOX+ (ADB ITI-3740SX), turboBOX+ (ADB ITI-5720SX), wifi PremiumBOX+ (ADB NCP-4740SF), BOX+ ADB ITI-2849/2850/2851S), PVR BOX+ (ITI-5800SX)

Ustawienia w odbiornikach:

- W odbiorniku Polsatu Evobox PVR możemy wybrać 3 sztywne niezarządzalne tryby pracy, pierwszy to tradycyjne ustawienia Unicable I zajmujemy wówczas kanały 1-4, drugie ustawienie to Evobox 1 zajumjemy kanały od 5 do 12, trzecie to ustawienie Evobox 2 zajmujemy wówczas kanały od 13 do 20. Musimy pamiętać że w jedej instalacji jedno kablowej aby kanały pracy nie nachodziły na siebie ! Przykład multiroom: dwa Evobox PVR jeden w ustawieniach 1 a drugi w 2! + np. dekodery kolejne w sumie 4 multiroom HD 6000

- W odbiorniku nc+ 4K UltraBOX nie ma żadnego problemu ponieważ odbiornik umożliwia pełne zarządzanie kanałami pracy i ich częstotliwościami które bez problemu mozemy edytować, wiec wybieramy tak naprawdę częstotliwości które chcemy lub dowolne wolne w instalacji max do 8 kanałów na dekoder.

Pozostałe modele odbiorników wspierają technologię Unicable I, więc możemy zainstalować 4 dekodery lub jeden z czterema kanałami pracy dla PVR!

- W jednej instalacji oczywiście mogą znajdować się i dekodery Polsatu i NC+, np. 4 zwykłe multiroom w standardzie Unicable I, Evobox PVR + 4K UltraBOX dzięki technologi Unicable I/II !!!

Konwenter LNB Unicable SCR GT-SAT GT-S1dCSS24 na jednoprzewodową (szeregową) transmisję sygnału do max. 24 odbiorników z oznaczeniem Unicable II w menu,

lnb posiada również trzy wyjścia standardowego sygnału satelitarnego dla trzech pozostałych odbiorników satelitarnych.

Technologia UNICABLE polega na sztywnej rezerwacji części pasma IF dla każdego z podłączonych tunerów satelitarnych.

Tuner wysyła żądania do konwertera dostępu do danego transpondera i otrzymuje sygnał na zarezerwowanej częstotliwości.

Warunkiem koniecznym do stosowania technologii UNICABLE jest implementacja jej w tunerze.

Prszykład pokazujący rozwiązanie instalacji:

Wykaz zaprogramowanych 24 częstotliwości w LNB dla odbiorników nc+ i Cyfrowego Polsatu:

Unicable I EN50494

1 1210MHz (EN50494 + EN50607)

2     1420MHz (EN50494 + EN50607)

3     1680MHz (EN50494 + EN50607)

4 2040MHz (EN50494 + EN50607)

5     978MHz (EN50494 + EN50607)

6     1028MHz (EN50494 + EN50607)

7     1072MHz (EN50494 + EN50607)

8 1116MHz (EN50494 + EN50607)

Unicable II EN50607

9       1160MHz (EN50607)

10 1271MHz (EN50607)

11     1315MHz (EN50607)

12     1359MHz (EN50607)

13 1484MHz (EN50607)

14     1528MHz (EN50607)

15 1572MHz (EN50607)

16     1616MHz (EN50607)

17     2084MHz (EN50607)

18 2128MHz (EN50607)

19     1816MHz (EN50607)

20 1860MHz (EN50607)

21     1904MHz (EN50607)

22     1948MHz (EN50607)

23 1992MHz (EN50607)

24     1728MHz (EN50607)

GT-S1dCSS24

Port dCSS

Port Legacy

Częstotliwość wejściowa

10.7 ~ 12.75 GHz

10.7 ~ 12.75 GHz

Częstotliwość wyjściowa

950 ~ 2150 MHz

950 ~ 2150 MHz

Częstotliwość LO

9.75 & 10.6GHz

9.75 & 10.6GHz

Liczba pasm użytkowników

24

/

Tryb pracy

Dynamiczny

/

Programowalność

Tak

/

Zaprogramowana częstotliwość pasm użytkownika

1210 1420 1680 2040 978 1028 1072 1116 1160

1271 1315 1359 1484 1528 1572 1616 2084 2128

1816 1860 1904 1948 1992 1728 1772MHz

/

Zysk

42 ~ 62 dB

57 ~ 61 dB

Sygnał kontrolny

EN50494, EN50607, dHello

/

Komunikacja

DiSEqC 2.0

/

Zakres temperatury pracy

-30°C ~ +65°C

-30°C ~ +65°C

Napięcie zasilania

10 - 20 V

10 - 20 V

Pobór energii

4.70W (max.)

100 mA

Cechy produktu:

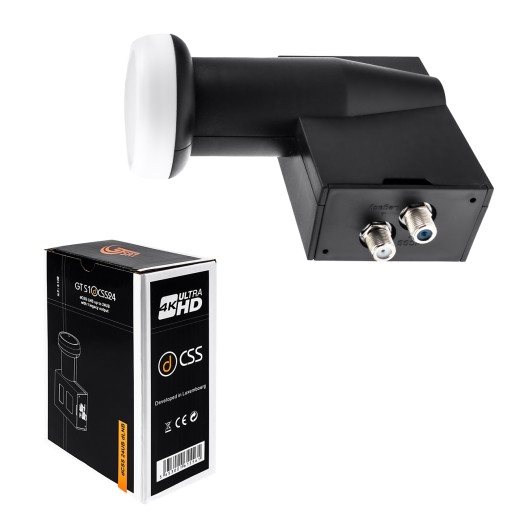

- Model GT-S1dCSS24

- 1x wyjście SCR dla maksymalnie 24 odbiorników na jednym kablu koncentrycznym (musi być zgodne ze standardem SAT-SCR)

- 1x wyjście dla standardowego odbiornika SAT (Multiroom)

- Tłumienność: 0,1 dB (typ)

- Zysk port Legacy: 57 - 61dB

- Wzmocnienie portu SAT-SCR: 42 - 62 dB

- Izolacja międzyprzewodowa:> 22dB

- Kontrola: DiSEqC 1.0

- Zakres temperatury: od -40 ° C do + 65 ° C

- Pobór mocy Legacy port: 100mA

- Zużycie energii port SAT-SCR: 300mA

- Średnica Ø 40mm

- Kompatybilny z HDTV i DVB-S2

Karta katalogowa:

http://dmtrade.pl/katalogi/GT-SAT/gt-s1dcss24/gt-s1dcss24.pdf
