РЧ адаптер miniUHF/wt-UHF/UC1/gn 50Ом

Adapter antenowy RF wtyk mini-UHF - gniazdo UHF/UC1 50Ω

nr katalogowy: 62378

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62378.htm

UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. Mini-UHF (mini-UC1) jest zminiaturyzowaną wersją złączy UHF (UC1) o znacznie lepszych parametrach. Złącza te stosowane są w technice radiowej najczęściej w radiotelefonach oraz instalacjach GSM. Złącza mini-UHF pracują w paśmie do 2.5GHz i posiadają impedancję 50Ω.

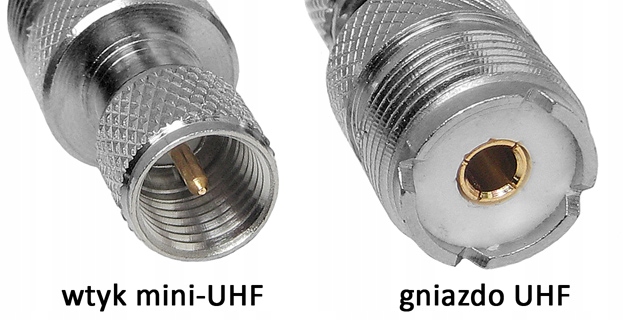

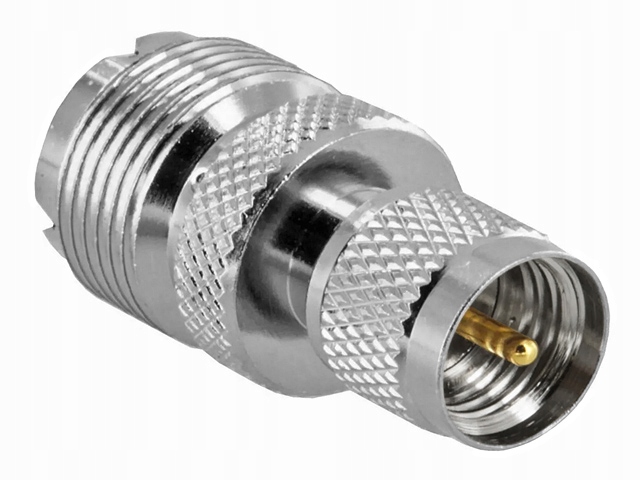

Oferowany adapter jest przejściówką do zamiany wtyku UHF/UC1 na wtyk mini-UHF, zamiany gniazda mini-UHF na gniazdo UHF/UC1 lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza UHF/UC1 oraz mini-UHF. Adapter posiada z jednej strony złącze męskie mini-UHF zaś z drugiej strony złącze żeńskie UHF/UC1.

Oferowany adapter wykonany jest niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie adaptera prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

• Materiał: niklowany mosiądz, złocone styki
• Złącza: wtyk mini-UHF męski, gniazdo UHF/UC1 żeńskie
• Impedancja: 50Ω
• Pasmo pracy: <300MHz
• Długość: 33.5mm
• Średnica (w najszerszym miejscu): 15.4mm
• Masa: 15g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
