Złącze Kłowe Typu ATLAS COPCO - z Króćcem do węża 10 mm (3/8") - Typ ACK 38 T - LUDECKE

Złącza kłowe typu "Atlas Copco" LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki.

Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy przemyśle ciężkim.

Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów.

Złącza kłowe ACK, z króćcem do węża służą przede wszystkim łączeniu węży zarówno płaskich jak i tradycyjnych z urządzeniami i instalacjami wyposażonymi w złącza kłowe, czy z systemem przyłączy używanym m. in. w urządzeniach produkcji "Atlas Copco" czy "Chicago Pneumatic".

W ofercie posiadamy pełny asortyment złączy kłowych kompatybilnych z urządzeniami produkcji "Atlas Copco" czy "Chicago Pneumatic", wg DIN 3438 i 3489.

• Ciśnienie robocze [bar]: 16.
• Temperatura pracy [°C]: od -40 do +95.
• Materiał: stal hartowana, ocynkowana na żółto (bez chromu VI).
• Medium: sprężone powietrze.
• Uszczelnienie: Perbunan NBR.
• Rozmiar węża: 3/8" (10 mm)
• Rozstaw kłów: 42 mm
• Rozmiar nominalny (DN): 8
• Wysokość całkowita [mm]: 63
• Szerokość całkowita [mm]: 62
• Waga [g]: 141
• Numer katalogowy: ACK 38 T

Instrukcja obsługi złączy kłowych.

Krok 1

Złącza kłowe Ludecke, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich

Krok 2

Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły były w stosunku do siebie ustawione przeciwlegle, i wpasowały się w przerwę pomiędzy kołnierzami zamykającymi.

Krok 3

Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę.

Każde złącze kłowe w systemie LUDECKE DIN 3489 (42 mm) można stosować ze złączami kłowymi typu Atlas Copco (A). Złącza tego typu, różnią się od standardowych (D), materiałem wykonania, profilem choinki króćca do węży, charakterystycznym otworem (B) oraz profilem kołnierza zamykającego (C), który posiada tylko jedną charakterystyczną wypustkę ograniczającą.

Aby uzbroić przewód w złącza kłowe, należy dobraną wcześniej obejmę (A), rozluźnić i nawlec na końcówkę węża (B). Dopiero wówczas należy zamontować króciec złącza (C) wewnątrz węża. Nie należy tego robić "na siłę", aby nie uszkodzić węża. W momencie gdy montaż nastręcza problemy, można użyć dostępnego środka zmniejszającego tarcie, który nie wpłynie na jakość transportowanego medium, aplikując go wewnątrz końcówki węża.

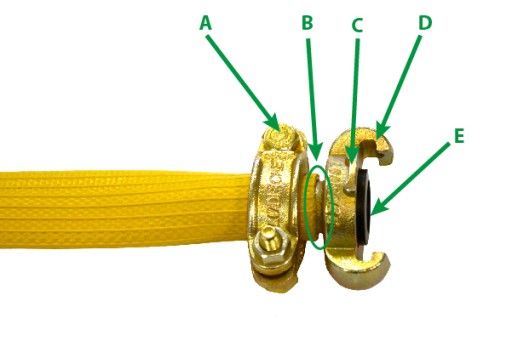

Wąż powinien być dociągnięty maksymalnie na króciec, ale tak, aby go nie uszkodzić (B). Obejmę, należy nasunąć na króciec i wstępnie skręcić przeciwstawnymi śrubami (A). Następnie z wyczuciem należy dokręcić maksymalnie śruby, tak aby nie przeciąć i nie uszkodzić obejmą węża. Złącza kłowe są symetryczne i standardowy rozstaw kłów (D) wynosi 42 mm. Przewody łączy się za pomocą tych kłów (D), które idealnie zachodzą na specjalnie wyprofilowany kołnierz (C). Zamykając złącze, powodujemy dociśnięcie do siebie uszczelek (E).
