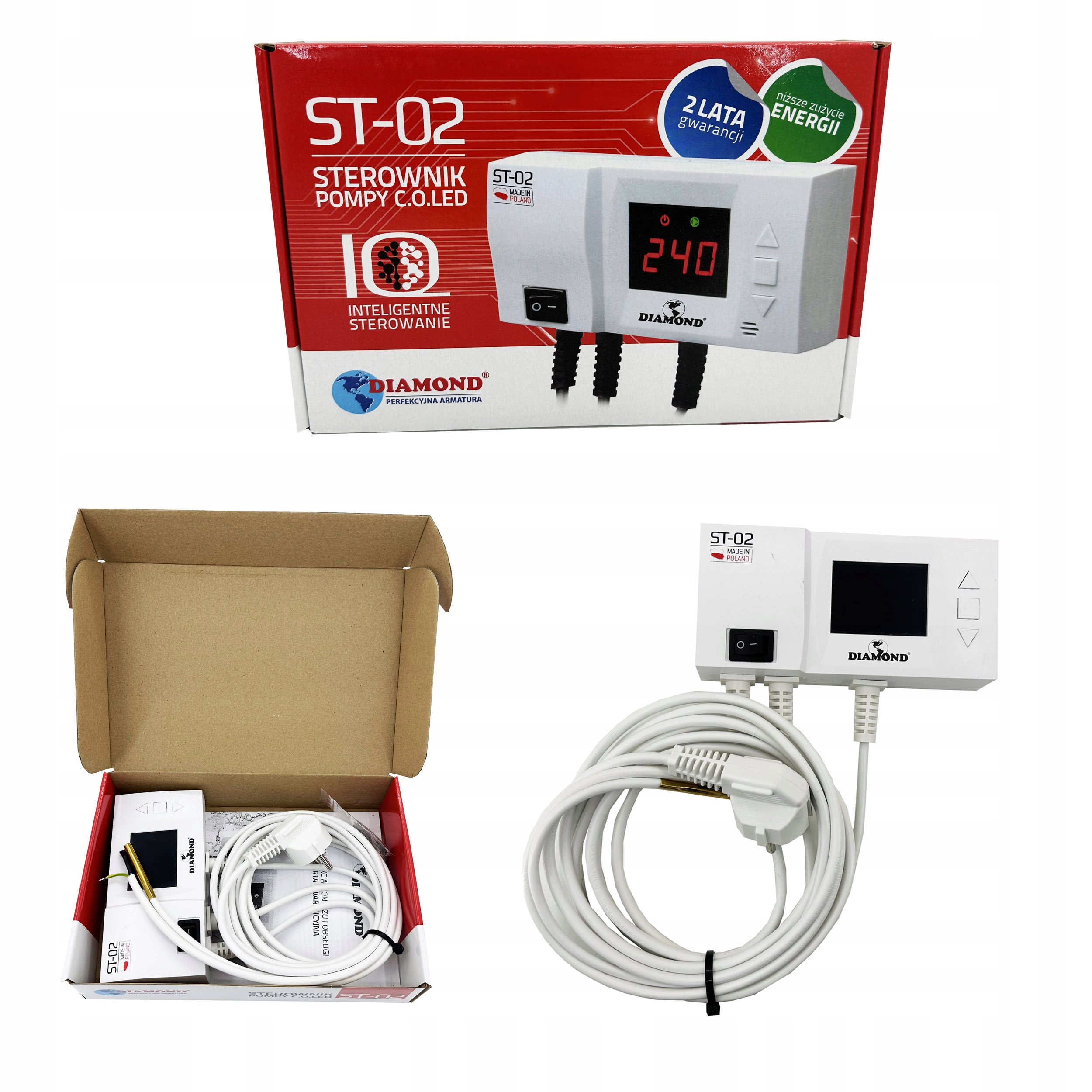

Контроллер насоса центрального отопления DIAMOND СТ-02 светодиод

STEROWNIK ST-02 DO POMPY OBIEGOWEJ

Cechy:

• pobór mocy tylko 2 W,
• Zakres pomiaru temperatury: od 0°C do 99°C,
• prosto od producenta,
• produkt polski!,
• ANTYSTOP i ANTY-ZAMARZANIE
• solidna i trwała konstrukcja.

Opis przedmiotu:

Sterownik ST-02 przeznaczony jest do sterowania pomp obiegu wody centralnego ogrzewania. Zadaniem regulatora jest załczanie pompy, jeżli temperatura przekroczy zadaną wartość, oraz wyłączanie jej jeżeli kocioł wychłodzi się na skutek wygaszenia. Zapobiega to niepotrzebnemu działaniu pompy, co pozwala zaoszczędza energię elektryczną. Oszczędności , w zależności od stopnia wykorzystania kotła, sięgają nawet 60%).

Sterownik ST-02 wyposażony jest w system zapobiegający zastaniu pompy c.o. tzw. ANTYSTOP (system antystop załącza pompę co 15 dni na około 15 sekund)

System ST-02 wyposażony jest również w funkcję zabezpieczającą przed zamarzaniem wody - ANTY-ZAMARZANIE. Po spadku temperatury na czujniku 5°C pompa C.O. załącza się stałe.

Obsługa sterownika

Aby zmienić żadaną temperaturę należy nacisnąć środkowy przycisk - spowoduje to wejście do menu nastawy tempratury , na wyświetlaczu pojawi się miagającalitera C. W menu nastawy temperatury można dokonać zmian żadanej temperaury przyciskiem - strzałka górna i dolna. Po kilkusam przejdzie w tryb pracy i będzie wyświetlał aktualną temperaturę pieca.  sekundach sterownik

Praca ręczna

Jednoczesne naciśniecie przycisku środkowego i dolnego załącza pompę. Ponowne jednoczesne naciśnięcie tych samych przycisków wyłącza pompę. W funkcji tej można sprawdzić czy podłączona pompa jest sprawna.

Histereza

Jest to różnica pomiędzy temperaturą wejścia w cykl załączenia sterownika a temperaturą powrotu do stanu czuwania. Sterownik ST-02 ma stałą 2 stopniową histerezę. Przykładowo po ustawieniu temperatury na 50°C, załączenie pompy nastąpi po przekroczeniu 50°C a wyłączenie nastąpi gdy temperatura spadnie do 48°C.

Alarm

Sterownik wyposazony jest w alarm dzwiękowy sygnalizujący zbyt wysoką temperaturę na kotle 90°C

Specyfikacja:

• Zasilanie: 230/50Hz +/- 10%
• Pobór mocy: 2 W
• Temperatura otoczenia: -10 do 50°C
• Obciążenie wyjścia pompy obiegowej: 100 W
• Zakres pomiaru temperatury: 0 do 99°C
• Zakres nastaw temperatur: 5 do 80 °C
• Wytrzymałość temperatury czujnika: -10 do 120 °C
• Długość przewodu czujnika: 1,2m
• Bezpiecznik polimerowy

Okablowanie (wyjście kabli ze sterownika):

• Sieć 230 V
• Czujnik temperatury
• Zasilanie pompy
