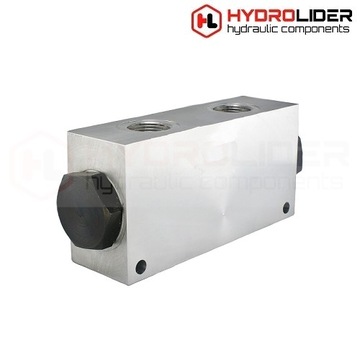

ГИДРАВЛИЧЕСКИЙ КЛАПАН. МАСЛОДЕЛИТЕЛЬ 3/4" 50:50 40-90л

ZAWÓR HYDRAULICZNY DZIELNIK STRUMIENIA

TYP 50:50 3/4" - 1/2"

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.35.55.025

Zastosowanie:

Zawór ten stosowany jest do hydraulicznego sterowania znacznikami śladów w siewnikach, sadzarkach do ziemniaków i podobnych maszynach.

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Dzielnik strumienia dzieli wlotowy strumień oleju (P) na dwie równe części A 50% i B 50% (tolerancja 5%), niezależnie od przepływu i zmian ciśnienia. W odwrotnym kierunku przepływy są łączone. Stosowany w układach, w których wymagany jest podział głównego strumienia oleju na dwa mniejsze, niezależne strumienia lub odwrotnie. Aby dzielnik dzielił olej równo (z tolerancją 5%), zaleca się utrzymanie przepływu oleju w przedziale zalecanym przez producenta.

Znajduje idealne zastosowanie w przypadku gdy dwa takie same siłowniki, pracujące niezależnie, zasilane z jednej pompy, mimo różnego obciążenia, muszą wysuwać się i chować w równym tempie. W większości przypadków zastosowanie zwykłego trójnika nie wystarczy.

Zasada działania:

Dzielnik strumienia pozwala dzielić strumień roboczy na dwa identyczne strumienie. Strumień jest dzielony zawsze równo, niezależnie od zmiany przepływu (w zalecanym przedziale), ciśnienia i obciążenia poszczególnych odbiorników. Dzielnik może również łączyć dwa wchodzące strumienie w jeden główny strumień.

Podłączenie:

Przyłącz P do linii zasilającej oraz A i B do odbiorników.

Dane techniczne:

• Zalecany zakres przepływu wchodzącego na P: 40 - 90L/min
• Ilość otworów hydraulicznych: 3
• Gwint wchodzący wewnętrzny: 3/4'' [BSP]
• Gwinty wychodzące wewnętrzne: 1/2'' [BSP]
• Materiał: aluminium
• Tolerancja błędu skoku cylindra wynosząca 5%
• Maksymalne ciśnienie: 210 bar
• Waga: 2 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Schemat hydrauliczny dzielnika 50:50 (zdj.):
