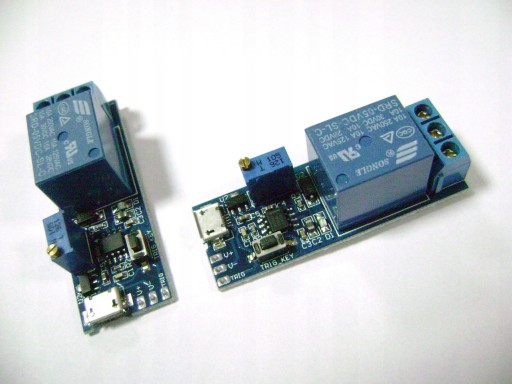

Реле с системой ТАЙМЕР 15с Таймер 12В 10А

Podana cena dotyczy 1 szt. modułu timera .

Cena za 1 szt.

Opis działania :

Po podaniu zasilania ( 12V pola lutownicze na płytce timera ) lum do złącza micro USB 5V. Układ jest zasilany , ale przekaźnik NIE załącza się.

Załączenie przekaźnika następuje po chwilowym wciśnięciu przycisku sterującego na płytce timera.Przekaźnik jest włączony przez czas ustawiony potencjometrem na płytce timera.W tej wercji sprzedawanej na tej aukcji czas ten wynosi praktycznie od : 0s - 15s .

Na innej aukcji sprzedajemy takie moduły na inne zakresy czasu zwłoki.

Po upływie zadanego czasu przekaźnik wyłącza się pomimo iż do układu timera nadal jest podłączone napięcie zasilające .

Układ ponownie czeka na rozkaz załączenia z przycisku. Zamiast przycisku można też podawać impuls masy na płytkę timera.

Złącze na srubki x3 to wyjście przekaźnika - styk zwierno rozwierny o obciążalności 10A .

ZASTOSOWANIE :

Szerokie zastosowanie w elektrotechnice , układach prototypowych , w zasadzie zastosowanie ogranicza jedynie wyobraźnia.

Układ działa w oparciu o popularny układ czasowy 555. Co bardziej zaawansowani zapewne wiedzą że można poprzez zmianę elementów RC modyfikować parametry czasowe układu.
