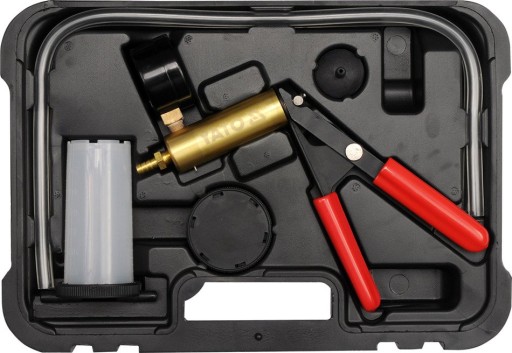

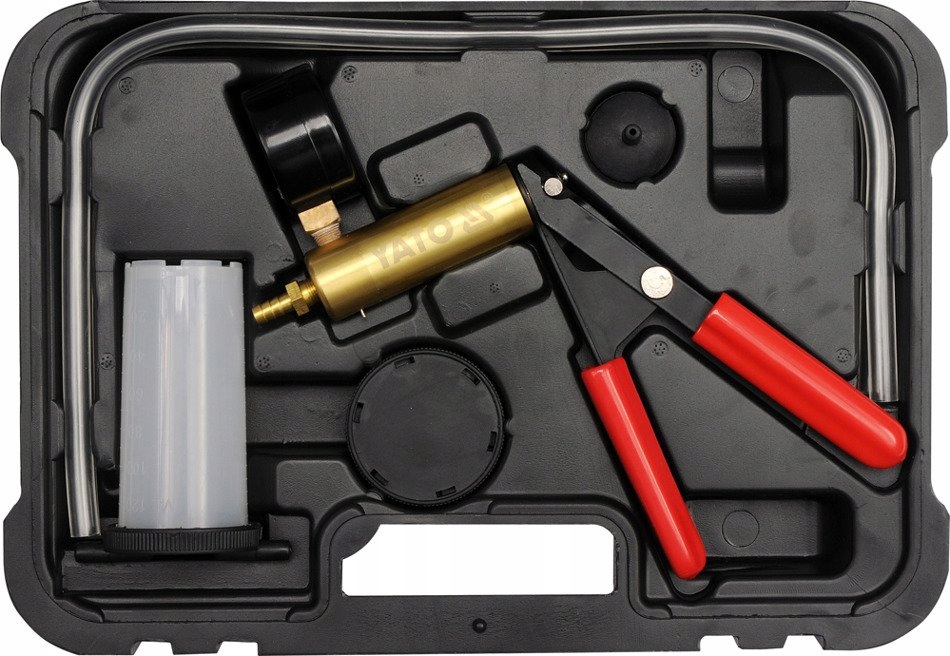

YATO YT-0673 ВАКУУМНЫЙ НАСОС С АКСЕССУАРАМИ

YATO YT-0673 POMPKA PODCIŚNIENIOWA Z AKCESORIAMI

Kod produktu: YT-0673

Pompka podciśnieniowa jest wielofunkcyjnym urządzeniem służącym do diagnostyki systemów w samochodach i technice, których działanie jest oparte na ciśnieniu lub podciśnieniu. Wyposażona jest w akcesoria umożliwiające wykorzystanie w niemal każdym silniku lub układzie.

Zakres pomiaru: od -1 do 0 bar.

Przeznaczenie / Zastosowanie

Za pomocą pompki można przeprowadzić diagnostykę m.in. poniższych systemów i układów:

Urządzenia skomputeryzowanego sterownia silnika:

•  barometryczny czujnik ciśnienia (BARO)
•  system PCV
•  system recyrkulacji spalin (EGR)
•  grubowarstwowe czujniki ciśnienia (MAP)

Urządzenia sterowania zapłonem:

•  podciśnieniowe wyprzedzenie zapłonu
•  zawór opóźniający: SDV, RCV

Układ hamulcowy:

•  hamulce klasyczne
•  hamulce ABS
•  hamulce pneumatyczne
•  przewody hamulcowe
•  serwomechanizm hamulcowy

Inne systemy:

•  klimatyzacja
•  tempomat
•  zbiornik paliwa i instalacja paliwowa
•  podciśnieniowy system domykania drzwi

Sposób użycia

• Diagnostyka systemu recyrkulacji spalin (EGR)
• Zawór systemu EGR jest przykładem zaworu uruchamianego przez podciśnienie. W przypadku braku podciśnienia zawór jest zamknięty i spaliny nie wydostają się z zaworu. W przypadku doprowadzenia podciśnienie do zaworu, zostaje on otwarty, umożliwiając recyrkulację spalin.

Diagnostyka grubowarstwowych czujników ciśnienia (MAP)

•  Zmontować układ pompki i zbiornika jak w przypadku odpowietrzania zacisków hamulcowych, a następnie podłączyć do przyłącza podciśnieniowego czujnika.
•  Naciskać dźwignię pompki, aż wskazówka pokaże -0,5 bara. Zakończyć pompowanie i obserwować wskazówkę, powinna być nieruchoma. Jeśli wskazówka się porusza, oznacza to uszkodzenie czujnika MAP.
•  W trakcie pracy czujnik MAP wysyła sygnały zwrotne do komputera sterującego. Sygnał ma częstotliwość pomiędzy 85 Hz, a 160 Hz w zależności od poziomu podciśnienia. Do pomiaru częstotliwości konieczny jest częstościomierz, należy go podłączyć zgodnie z instrukcją czujnika i miernika.

Odpowietrzanie zacisków hamulcowych.

•  Upewnić się, że zbiornik wyrównawczy układu hamulcowego jest wypełniony płynem do nominalnej objętości.
•  Odpowietrzanie przeprowadzić według poniższej kolejności:
•  pompa hamulcowa, jeśli jest wyposażona w zawór odpowietrzający
•  zaciski hamulcowe w kolejności od położonego najbliżej pompy hamulcowej do położonego najdalej
•  Podłączyć krótki przewód elastyczny do przyłącza umieszczonego na spodzie pokrywy zbiornika pompy.
•  Zamknąć zbiornik pompy za pomocą pokrywy.
•  Podłączyć długie przewody elastyczne do przyłączy pokrywy. Koniec jednego z długich węży pod-łączyć do pompki, a drugiego do zaworu odpowietrzającego (kalamitki) zacisku hamulcowego. W razie potrzeby posłużyć się adapterem.
•  Nacisnąć dźwignię pompki 10 - 15 razy, aby wytworzyć podciśnienie w zbiorniku pompy.
•  Odkręcić zawór odpowietrzający o 1/4 - 1/2 obrotu, tak aby zbiornik pompy wypełnił się płynem do wysokości około 5 cm. Dokręcić zawór odpowietrzający.
•  Odłączyć przewód pompki od zaworu odpowietrzającego, procedura odpowietrzania zacisku została zakończona.
•  Przed powtórzeniem procedury odpowietrzania w kolejnym zacisku opróżnić zbiornik pompy z płynu hamulcowego oraz uzupełnić poziom płynu hamulcowego w instalacji hamulcowej, do nominalnego poziomu.

• Skład zestawu: 16 szt.
