Тележка на роликах для комплекта откатных ворот 80х80

Produkujemy wózki od 20 lat.

Oferta na zestaw wózków 8-rolkowych do bramy przesuwnej na szynie 80x80x5 mm. Specjalnie zaprojektowany do bram ze znacznym wypełnieniem, bram nowoczesnych z szerokimi profilami gdzie pojawia się "napór wiatru":

• powiększona platforma o długości 250 mm.
• dwie rolki poziome znacznie lepiej prowadzą bramę "na boki", dzięki czemu brama lepiej precyzyjniej dojeżdża do słupka.
• rolki poziome chronią łożyska w rolkach pionowych (a także same rolki) przed nadmiernym obciążeniem osiowym. Dzięki temu łożyska dłużej zachowują swoją sprawność
• łożyska w rolkach zapinane na Seger
• uszczelnienie łożyska 2RS z osłonkami butylowymi, co wpływa na trwałość rolek.

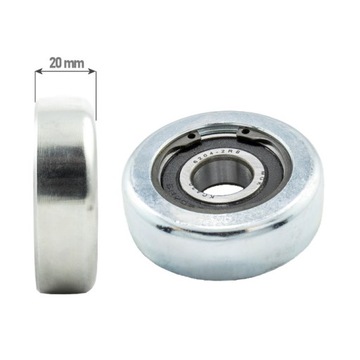

ROLKI - wykonane w standardzie "pod łożysko" (0,01 mm dokładności), precyzyjnie obsadzane (łożysko wciskane prasą, na tzw. "setkę w plusie”) i ŁOŻYSKO zapinane w rolce na pierścień osadczy Segera - nie zagniatane . Jest to jedyna rolka na rynku w której można wymiernić łożysko.

Jest to rozwiązanie droższe w produkcji, ale w 100% eliminujące niekorzystne zjawisko obracania się oraz wypadania łożyska z rolki na skutek działania siły osiowej. Pierścień  Segera wykonany jest z ulepszonej stali i osadzony w precyzyjnie (profesjonalnie) wyciętym kanaliku.

BIEŻNIA o powiększonej  szerokości 20 mm ( standard na rynku to 16 mm )   w kształcie idealnego łuku, co przekłada się na znacznie lżejszą pracę bramy.

ŁOŻYSKA - produkowane przez nas wózki wyposażone są w łożyska typu 2RS (uszczelnienie z tworzywa).  Dzięki temu dostaje się do nich mniej brudu i jednocześnie zwiększa się ich żywotność.

Symbol: ZL.WBR.8B.80x5.S+

Zestaw pod szynę 80x80x5 mm zawiera:

• 2 x wózek wahliwy regulowany 8-rolkowy
• 1 x gniazdo najazdowe z rolkami
• 1 x rolka najazdowa
• 1 x rolka prowadząca z kątownikiem (do wyboru. Wszystkie opcje na końcu ogłoszenia)
• uchwyt górny (do wyboru)
• zaślepka plastikowa

• UWAGA!

  Prosimy sprawdzić dokładnie jakie są wymiary Państwa szyny (profilu). Wymiary te określamy mierząc profil  po zewnątrz  oraz grubość ścianki , NIE wewnątrz . 80x80x5  - wymiar zewnetrzny 80 ścinka 5mm.

  Na innej aukcji zestaw do szyny 70x70x4

Przeznaczenie zestawu:

• Bramy pełne
• Waga bramy: do 1000 kg
• Światło wjazdu: 4-8 m
• waga zestawu 23,8 kg

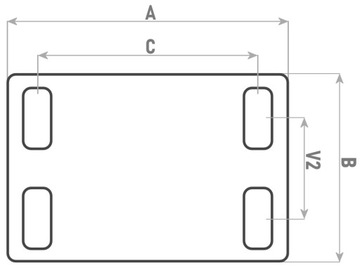

Wymiary montażowe wózka:

A: 250 mm

B: 120 mm

C: 210 mm

V2: 44-84 mm regulacja na fasolkach (otwory 39 × 18 mm) / zakres rozstawu szpilek w betonie.

Platformy z fasolkami, dzięki którym na szpilkach wychodzących z ławy można regulować ustawienie wózka we wszystkich płaszczyznach.

Elementy zestawu:

Wózek WBR.8B.80x5.S+

Wózek specjalnie zaprojektowany do bram ze znacznym wypełnieniem, bram nowoczesnych z szerokimi profilami. Dwie rolki w poziomie powodują znacznie lepszą pracę bramy przy dojeździe do słupka.

• Materiał rolki: stal
• Podstawa: regulowana, 250 × 120 × 8 mm
• Rolki: Ø68,5 mm × 20 mm, stalowe, w kształcie idealnego łuku
• Łożysko: 6204 2RS, zapinane na pierścień Segera
• Powłoka: ocynk galwaniczny
• Śruby: M16

Wózki projektowane w systemie ZWD3 - CAD/ CAM z modułem obliczeniowym działających sił.

Gniazdo najazdowe z rolkami.

• rolki naprowadzające skrzydło bramy
• otwory odprowadzające wodę
• powłoka galwaniczna

Pamiętaj! Montuj gniazdo i rolkę tak, by rolka wyraźnie wjeżdżała na gniazdo (lekko unosząc bramę). Dzięki temu odciążane są wózki gdy brama jest zamknięta. Z praktyki wiemy, że bramy są zamknięte przez 99% czasu, u 99% klientów. Odciążając wózki, wydłużasz ich żywotność!

Rolka najazdowa z zaślepką i odbojnikiem, montowana w szynie jezdnej.

Zadaniem jej jest podtrzymywanie ciężaru bramy w stanie "brama zamknięta".

Dzięki odbojnikowi brama zatrzymuje się bez dodatkowego hałasu, oraz zmniejsza się siła "uderzenia".

Jest to naszej produkcji rolka najazdowa, w której rolka zamontowana jest na sworzniu zapinanym pierścieniem Segera (nie zagniatana, bez zabezpieczenia, jak w większości rolek na rynku). Eliminuje to ryzyko wybicia sworznia. Daje to możliwość demontażu i wymiany samej rolki w razie problemów.

Śruby montażowe "wchodzą" w nitonakrętkę o długim gwincie (10 mm, nie jak u konkurencji gwint wyłącznie w blaszce 3-4 mm), co zapewnia stabilność połączenia montażowego.

Mocny spaw zaślepki zabezpiecza przed jej oderwaniem się.

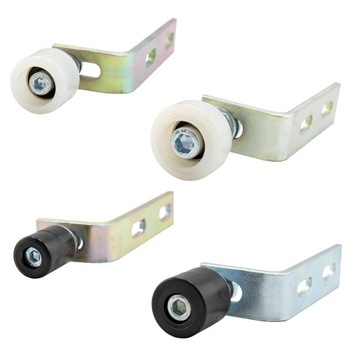

Rolka górna z kątownikiem

Gratis do wyboru (podać w uwagach)

• 33 mm łożyskowana do ceownika 40/40/3 (dołączamy tę, gdy nie jest podana inna w uwagach)
• 43 mm łożyskowana do ceownika 50/50/3
• 25 mm co ceownika 30/30/2
• 35 mm do ceownika 40/40/2

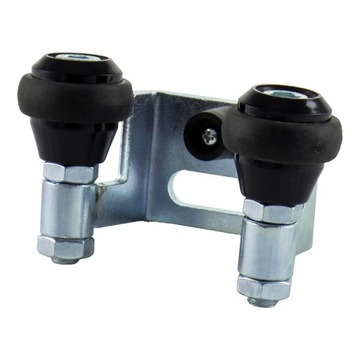

Chwytak górny

Gratis, do wyboru (podać w uwagach):

• 40 mm (dołączamy ten, gdy nie jest podany żaden w uwagach)
• 60 mm

Chwytak stabilizuje ramę bramy w górnej części słupka. Szczególnie przydatne w przypadku nowoczesnych bram pełny

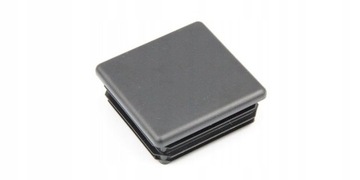

Zaślepka plastikowa

Do zamontowania na drugim końcu szyny - od strony trawnika. Zabezpiecza przed brudem i śniegiem, który po dostaniu się do szyny i zamarznięciu, może niekorzystnie wpływać na płynność pracy bramy.

W innych naszych ofertach allegro wiele typów wózków:

• 5-rolkowe
• 6-rolkowe
• 8-rolkowe
• 9-rolkowe
• 10-rolkowe

do bram różnej wielkości.
