Адаптер РЧ-антенны F/wt-TV/gn HQ GOLD 75 Ом

Adapter antenowy RF wtyk F - gniazdo TV/IEC HQ GOLD 75Ω

nr katalogowy: 62274

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62274.htm

Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω. Złącze TV/IEC (nazywane również PAL, Belling-Lee lub 9,5) jest popularnym złączem używanym w instalacjach antenowych i urządzeniach R/TV. Złącze TV/IEC pracuje w paśmie do 1GHz i ma impedancję 75Ω.

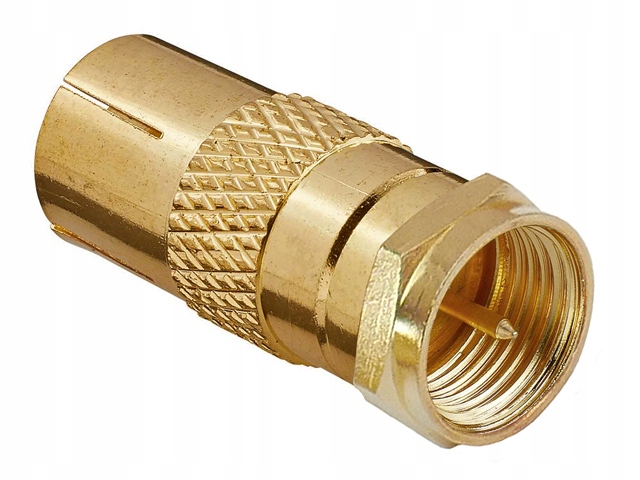

Oferowany adapter jest przejściówką do zamiany typu złącza kabla antenowego. Adapter posiada z jednej strony złącze męskie F zaś z drugiej strony złącze żeńskie TV/IEC. Kabel zakończony złączem męskim TV/IEC 9.5mm po nasunięciu adaptera pasuje do typowego złącza antenowego F spotykanego stosowanego w elementach instalacji TV/SAT (cyfrowej i analogowej) czyli w tunerach SAT, kartach TV SAT, konwerterach, multiswitchach, gniazdach abonenckich instalacji telewizji kablowej itp.

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany adapter wykonany jest z mosiądzu kolorowanego na złoto. Impedancja adaptera wynosi 75Ω.

Dane techniczne

• Złącza: wtyk F męski, gniazdo TV/IEC żeńskie
• Impedancja: 75Ω
• Pasmo pracy: CAM/R/TV (do 1GHz)
• Materiał: mosiądz kolorowany na złoto
• Wymiary (długość/średnica w najszerszym miejscu): 26/11mm
• Masa: ok. 7g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
