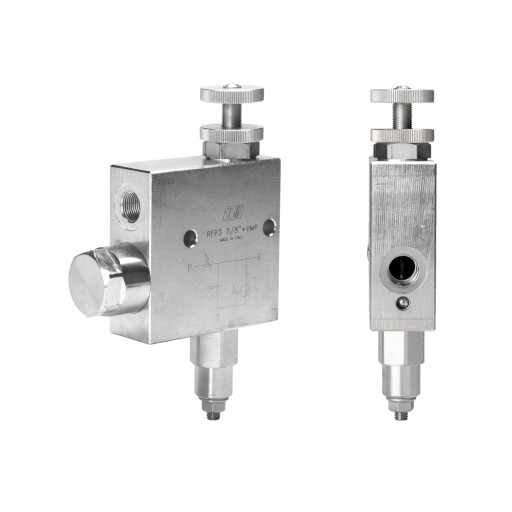

ГИДРАВЛИЧЕСКИЙ КЛАПАН РЕГУЛЯТОР RFP3 VMP 3/8" 60 л/мин 350 бар

ZAWÓR REGULATOR PRZEPŁYWU I

CIŚNIENIA RFP3 VMP 3/8"

Produkcja:

Oryginalny produkt marki Oleodinamica Marchesini, symbol: 1.35.08.210

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Przeznaczony do regulowania prędkości pracy oraz maksymalnej mocy silników i siłowników hydraulicznych. Bardzo popularny w owijarkach, wiertnicach, świdrach, taśmociągach i innych maszynach gdzie silniki lub siłowniki pracują długo i w trybie ciągłym a zastosowanie zwykłego zaworu dławiącego powoduje grzanie się oleju w ukłądzie hydraulicznym.

Najważniejszą zaletą regulatorów jest to, że nie dławią one przepływu oleju a odprowadzają jego nadmiar na przelew, dzięki temu nie obciążają pompy i układ się nie grzeje.

Podłączenie:

Przyłącz E do linii zasilającej oraz P do odbiornika lub do linii układu hydraulicznego, gdzie wymagana jest regulacja przepływu i ciśnienia. Przyłącz T do linii powrotnej prowadzącej do zbiornika.

Schemat hydrauliczny zaworu RFC3 (zdj.):

Dane techniczne:

• Maksymalny przepływ: 60 l/min
• Zakres regulacji przepływu na linii E - P: 0-50 l/min (max. 50 l/min)
• Ilość otworów hydraulicznych w korpusie: 3
• Gwinty wewnętrzne w korpusie E, P, T: 3/8''
• Regulacja zaworu: pokrętło
• Materiał korpusu: stal galwanizowana
• Dopuszczalne maksymalne ciśnienie: 350 bar

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Regulacja maksymalnego ciśnienia:

Regulator, za pomocą wbudowanego zaworu przelewowego (bezpieczeństwa), daje możliwość ustawienia maksymalnego ciśnienia na regulowanej linii co ograniczy maksymalną moc silnika lub siłownika.

Regulacja przepływu:

Regulator umożliwia ustawienie konkretnej dawki oleju na linii hydraulicznej. Dzięki temu możemy na bieżąco ustawiać np. prędkość obrotu silnika lub szybkość pracy siłownika, za każdym razem nadmiar oleju odprowadzany jest przed odbiornikiem na przelew.

Regulator zawsze kontroluje ustawioną, maksymalną dawkę oleju do odbiornika, niezależnie od zmian wydajności pompy. Zmieniające się obciążenie odbiornika może zmniejszać przyjmowaną ilość oleju i go spowalniać, przez co dawka oleju odprowadzana na powrót również może się zmieniać.

W praktyce wygląda to tak że przy stałym obciążeniu silnik nigdy nie zwiększy obrotów powyżej ustawionych, natomiast gdy będzie napotykał coraz większy lub mniejszy opór to jego prędkość obrotowa będzie się zmieniać proporcjonalnie do zmiany obciążenia.

Regulator można również użyć w przypadku gdy posiadamy pompę o zbyt dużym przepływie oleju w porównaniu do możliwości przepływu innych elementów w układzie hydraulicznym, np. rozdzielaczy lub zaworów. Zamontowany między pompą a rozdzielaczem puści nadmiar oleju na przelew, dzięki czemu uchroni układ przed grzaniem i pompę przed zatarciem. Trzeba przy tym wspomnieć że za każdym razem nadmiar oleju odprowadzany jest na przelew, nie można tym olejem zasilić drugiej linii.

Zawór którym można zasilić drugą linię to VPR3 dostępny na innych naszych aukcjach.
