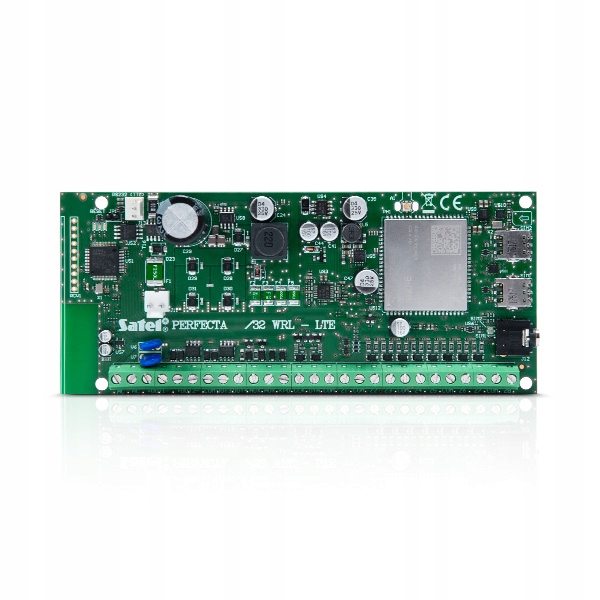

ПАНЕЛЬ SATEL PERFECTA 32-LTE ОСНОВНАЯ ПЛАТА ПАНЕЛЬ

PERFECTA 32 LTE PRZEWODOWA

Centrala alarmowa

Centrale alarmowe z serii PERFECTA przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131. Centrale cechuje prosta konfiguracja oraz łatwa i intuicyjna obsługa z użyciem manipulatorów. Funkcjami systemu alarmowego można również sterować zdalnie przy użyciu aplikacji na urządzenia mobilne PERFECTA CONTROL oraz pilotów działających w paśmie częstotliwości 433 MHz (po dołączeniu modułu INT-RX-S).

W modelu PERFECTA 32 LTE zastosowano telefon komórkowy, obsługujący transmisję danych w technologii LTE*. Umożliwia on współpracę z aplikacją mobilną z obsługą wiadomości PUSH, zdalną konfigurację systemu z użyciem programu PERFECTA Soft, monitoring zdarzeń (np. do stacji monitorującej agencji ochrony), powiadamianie głosowe, sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu). Obsługuje dwie karty nano-SIM, co zapewnia ciągłość komunikacji: przy braku łączności z siecią pierwszego operatora, automatycznie wybierana jest druga karta.

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział systemu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Konfiguracja systemu może odbywać się w dwojaki sposób: z komputera z zainstalowanym programem PERFECTA Soft (lokalnie - połączenie przez port RS-232 (TTL), zdalnie - z wykorzystaniem transmisji danych w sieci komórkowej*) oraz przy pomocy manipulatora, przy wykorzystaniu sekwencji klawiszowych w menu serwisowym.

• zgodność z EN 50131 Grade 2
• od 8 do 32 wejść programowalnych przewodowych:

  wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC

  możliwość obsługi czujek roletowych i wibracyjnych

• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• wbudowane moduły:

  telefon komórkowy* z 2 gniazdami nano-SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)

  głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)

  akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)

• podział systemu na 2 strefy:

  3 tryby dozoru w każdej strefie

  możliwość przypisania wejścia do dwóch stref

  sterowanie przez użytkownika lub za pomocą timerów

• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S)
• sterowanie systemem za pomocą:

  manipulatorów PRF-LCD (do 4)

  aplikacji mobilnej PERFECTA CONTROL

  pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S

• możliwość aktualizacji oprogramowania (firmware)
• hasła:

  15 haseł użytkowników

  1 hasło serwisowe

• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy:

  zabezpieczenie przeciwprzeciążeniowe

  zabezpieczenie przez całkowitym rozładowaniem akumulatora

  regulacja prądu ładowania akumulatora

• programowanie ustawień centrali:

  lokalnie – manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali

  zdalnie – komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą z wykorzystaniem transmisji danych w sieci komórkowej*

* obsługa transmisji danych w technologii LTE/HSPA+/EDGE/GPRS - w zależności od możliwości sieci komórkowej

DANE TECHNICZNE

Komunikaty głosowe 16

Pamięć zdarzeń 3584

Strefy 2

Timery 8

Wymiary płytki elektroniki 160 x 68 mm

Zakres temperatur pracy -10...+55°C

Napięcie zasilania (±15%)18 V AC, 50-60 Hz

Pobór prądu w stanie gotowości 170 mA

Maksymalny pobór prądu 570 mA

Masa 145 g

Maksymalna wilgotność 93±3%

Napięcie zgłoszenia awarii akumulatora (±10%)11 V

Napięcie odcięcia akumulatora (±10%)10,5 V

Klasa środowiskowa wg EN50130-5II

Maksymalny pobór prądu z akumulatora 430 mA

Wejścia przewodowe programowalne 8

Maksymalna liczba wejść programowalnych 32

Wyjścia przewodowe programowalne 4

Maksymalna liczba wyjść programowalnych 12

Wyjścia zasilające 2

Magistrale komunikacyjne 1

Manipulatorydo 4

Stopień zabezpieczenia wg EN 50131Grade 2

Obciążalność wyjścia AUX500 mA / 12 V DC

Zalecany transformator 40 VA

Użytkownicy 15

Obciążalność wyjścia KPD500 mA / 12 V DC

Zakres napięć wyjściowych20,5 V...14 V DC

Prąd ładowania akumulatora 500 mA

Napięcie wyjściowe zasilacza12 V DC ±15%

Numery telefonów do powiadamiania 8

Prąd wyjściowy zasilacza 2 A

Obciążalność wyjść programowalnych niskoprądowych 25 mA / 12 V DC

Obciążalność wyjść programowalnych wysokoprądowych 1000 mA / 12 V DC

Pobór prądu w stanie gotowości z akumulatora 130 mA
