LICZNIK ENERGII DO HUAWEI SUN2000 vs DTSU666-H

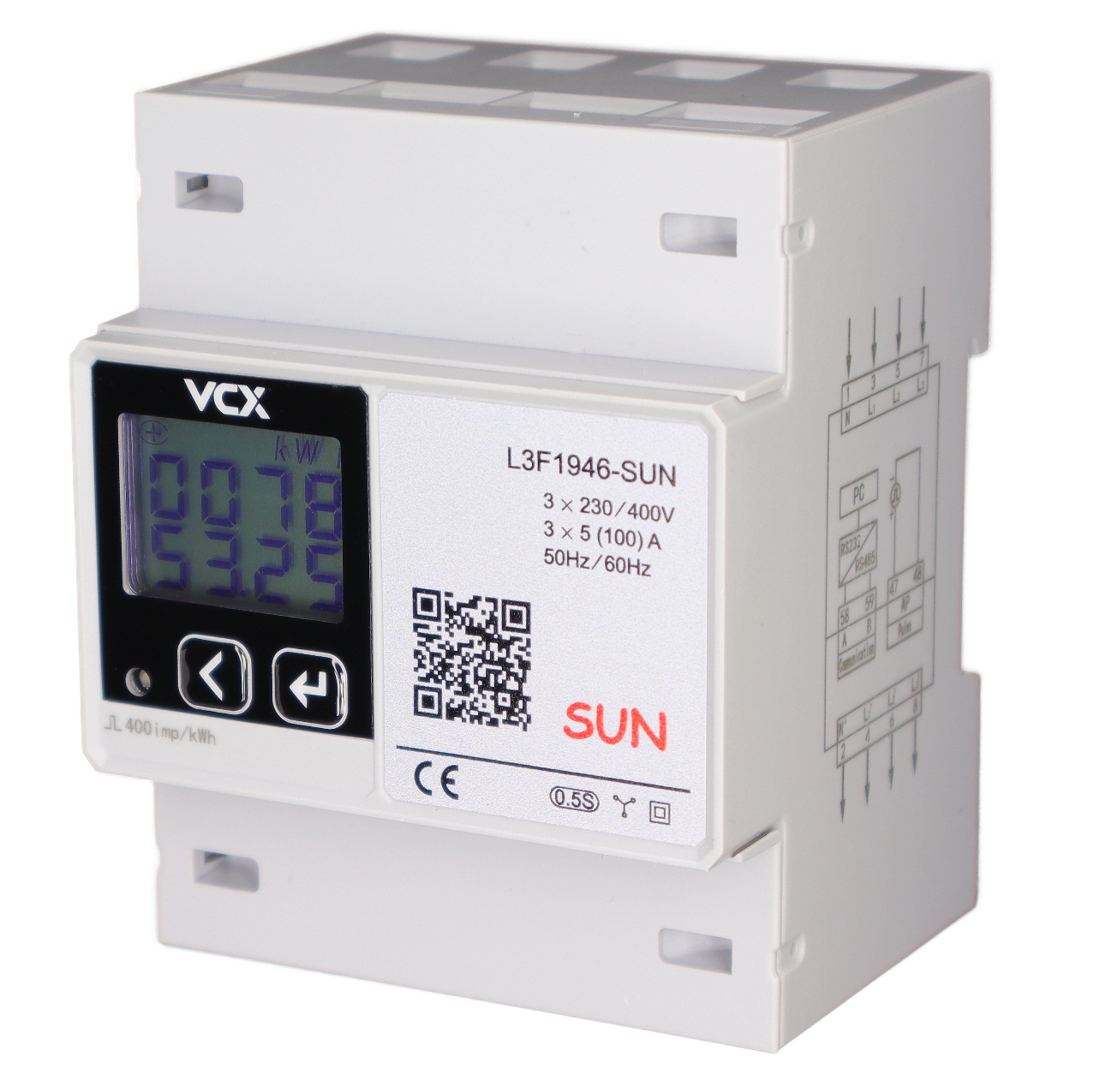

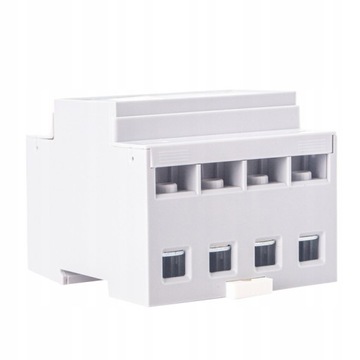

Licznik Energii do Instalacji Fotowoltaicznych L3F1946-SUN

Czy wiesz ile produkujesz energii?

Czy wiesz ile zużywasz energii?

Rozbudowa Twojej instalacji fotowoltaicznej o licznik energii L3F1946-SUN pozwoli na pełne monitorowanie tych informacji. Ten trójfazowy licznik energii elektrycznej jest specjalnie przystosowany do współpracy z falownikami Huawei serii SUN2000.

Główne cechy licznika:

• Maksymalny prąd pomiarowy: 3 x 100A

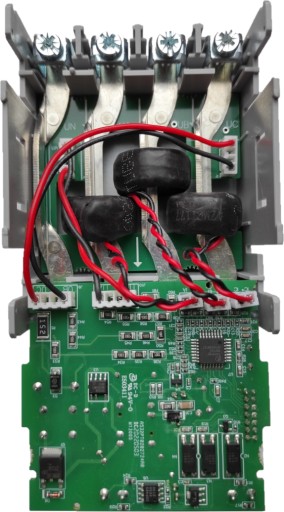

• Wbudowane przekładniki transformatorowe.
• Niskie własne zużycie energii.
• Kompatybilność z falownikiem: licznik w pełni komunikuje się z falownikiem poprzez protokół Modbus RTU, przekazując wszystkie istotne parametry sieci: prąd, napięcie, częstotliwość, współczynnik mocy, moc czynną, bierną, pozorną, energię czynną i bierną, współpracuje również z magazynem energii, kontrolując ilość energii oddawanej do sieci.

Dodatkowe korzyści:

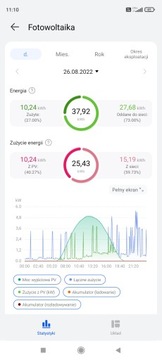

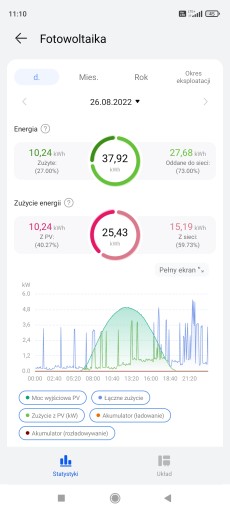

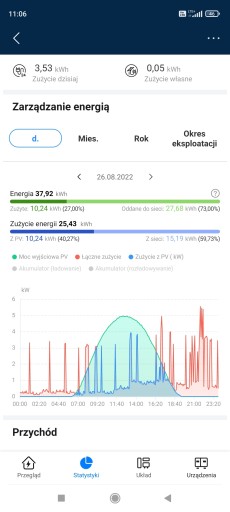

• Pełne monitorowanie produkcji i zużycia energii: aplikacja FusionSolar wyświetla nie tylko informacje o produkcji energii z fotowoltaiki, ale również o zużyciu, podzielonym na energię z paneli słonecznych i z sieci.

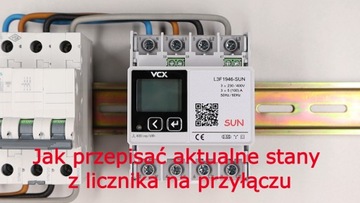

• Stan rozliczeń z zakładem energetycznym: dzięki możliwości przepisania aktualnych stanów z licznika na przyłączu, w aplikacji FusionSolar zobaczysz również swój stan rozliczeń z zakładem energetycznym.

https://youtu.be/EHeZar9tbLY

Specyfikacja techniczna:

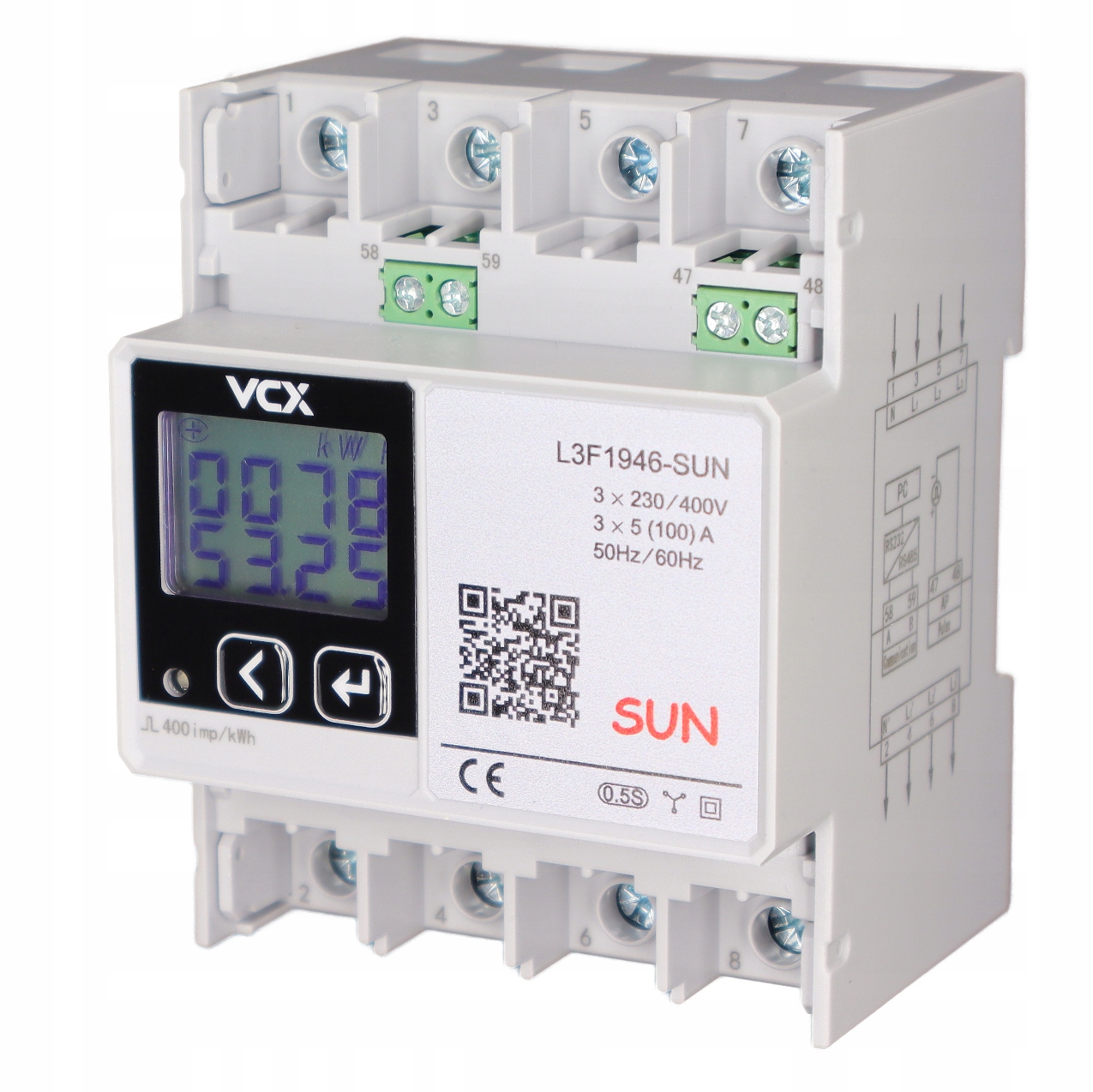

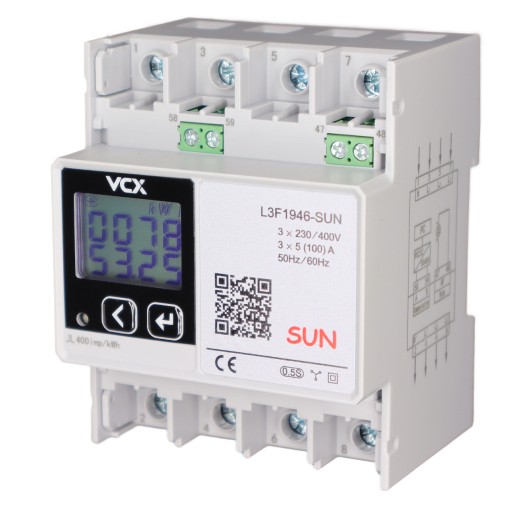

• Model: L3F1946-SUN
• Dokładność pomiaru mocy i energii czynnej: Klasa 0,5S.
• Napięcie znamionowe: 3×230/400V (+/-10%)
• Prąd znamionowy: 3 x 5A maksymalny 100A
• Częstotliwość: 50/60 Hz
• Podłączenie: trójfazowe, czteroprzewodowe
• Zużycie energii: obwód napięciowy < 4VA, obwód prądowy < 1VA
• Częstotliwość próbkowania parametrów: 0,5s
• Częstotliwość próbkowania energii: 1s
• Wbudowane przekładniki transformatorowe
• Interfejs komunikacji: RS485, protokół Modbus RTU, szybkość transmisji do 38400 bps.

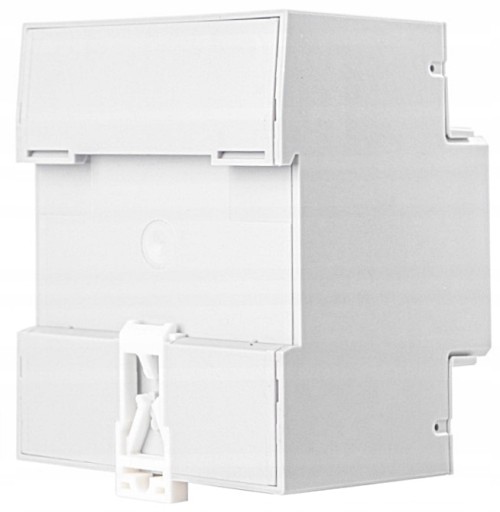

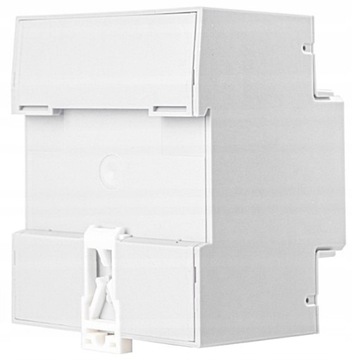

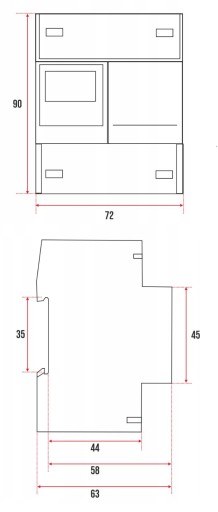

• Obudowa na szynę DIN TH35
• Klasa szczelności: IP54 (obudowa przednia) / IP20 (obudowa tylna).
• Temperatura pracy: -25°C do 70°C.
• Wilgotność względna: 5% do 95% (bez kondensacji).

Instrukcja montażu:

Wszystkie prace należy wykonywać przy instalacji odłączonej od sieci. Przed montażem sprawdź miernikiem czy całe zasilenie jest wyłączone.

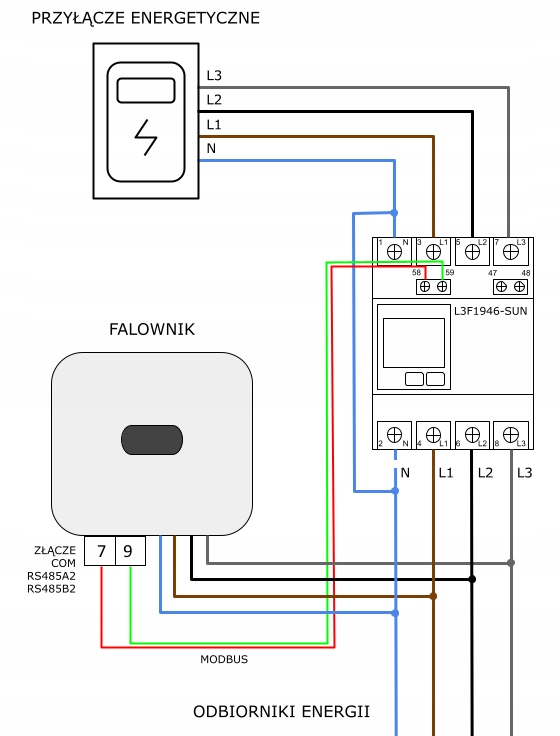

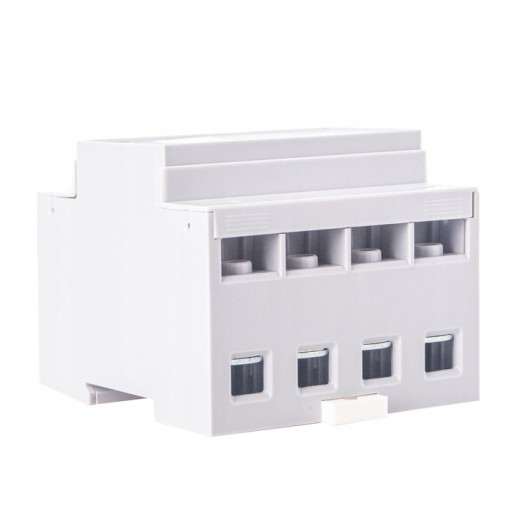

Licznik montujemy pomiędzy przyłącze energetyczne (styki 1,3,5,7), a odbiorniki i falownik (styki 2,4,6,8), przewód neutralny (N), nie musi przechodzić przez licznik, może być podłączony tylko pod jeden styk.

Interfejs RS485 licznika łączymy ze złączem COM falownika łącząc styk 58 z 7 i 59 z 9. Do połączenie dla odległości do 100m możemy użyć kabla ethernet (pojedyncza skrętka). W przypadku dłuższych odległości należy użyć dedykowanego kabla modbus, na końcach przewodów wymagane są wtedy rezystory terminujące o oporności 120 ohm.

Zmiana konfiguracji falownika:

Falowniki HUAWEI serii SUN2000 domyślnie wykrywają podłączenie licznika, jednak zmiany konfiguracji lub uaktualnienie oprogramowania mogą spowodować, że wymagana będzie powtórna konfiguracja połączenia.

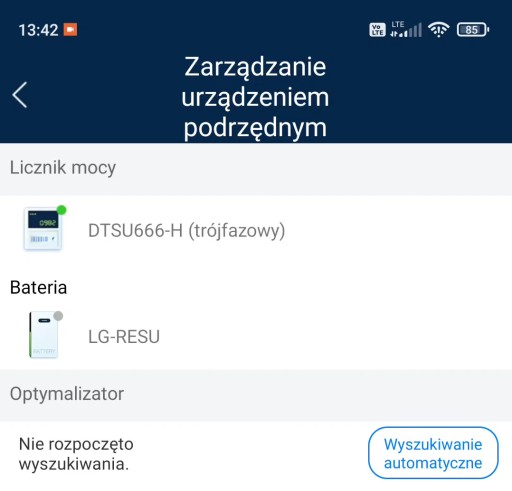

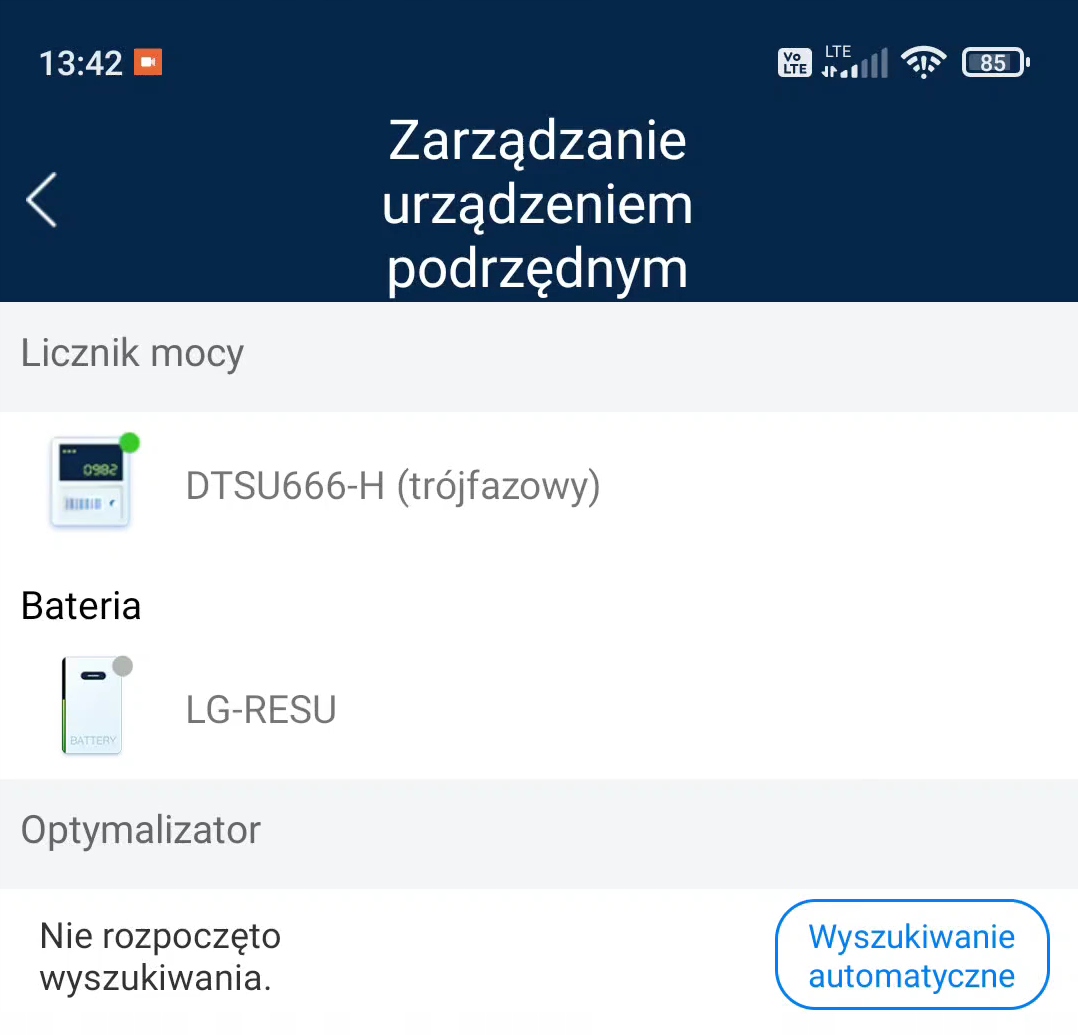

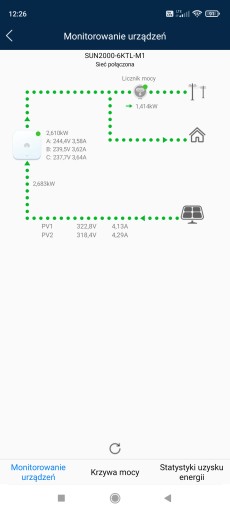

Do falownika należy podłączyć się aplikacją SUN2000, którą można pobrać z Huawei AppGallery. Aplikacją łączymy się z siecią wifi falownika, logujemy się jako Instalator, wybieramy „Konserwacja”, następnie „Zarządzanie urządzeniem podrzędnym, dodajemy licznik mocy, z listy wybieramy „DTSU666-H”, adres 11 i przycisk „Wyslij”. Jeżeli prawidłowo podłączyliśmy licznik zostanie on wykryty przez falownik. Licznik będzie widoczny w menu „Monitorowanie urządzeń”, po kilku minutach pojawi się również w systemie zarządzania FusionSolar.

https://youtu.be/JxYL67pK_Gk

Odwrócenie polaryzacji licznika:

Domyślnie górne styki licznika są zdefiniowane jako wejściowe, czasami jednak wygodniej podłączyć wejście do dolnych styków. W takim przypadku wystarczy tyko zmienić w konfiguracji opcję „turn” na „yes” i licznik zmieni polaryzację, zliczanie energii oraz wszystkie parametry zostaną odwrócone.
