UM25C miernik portu USB z Bluetooth

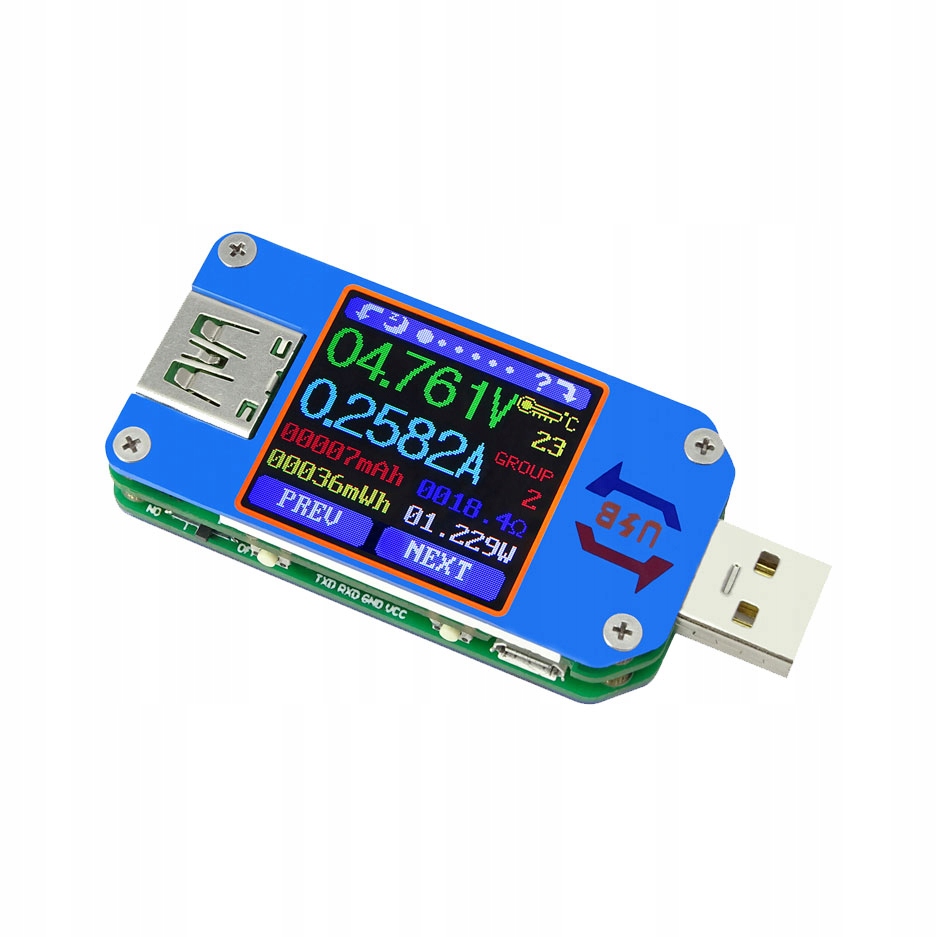

Miernik UM25C produkcji RD przeznaczony jest do wykonywania pomiarów parametrów elektrycznych na porcie USB. Mierząc jednocześnie napięcie i prąd oblicza na tej podstawie inne parametry elektryczne: moc, rezystancję/impedancję obciążenia, pojemność ładowanego akumulatora, pomiar zużytej energii elektrycznej itp. Wyniki pomiarowe prezentowane dużym kolorowym wyświetlaczu LCD o przekątnej 1,44 cala.

prezentacja video miernika UM25C:

https://youtu.be/5WiOn9vMBeg

https://youtu.be/QLZN018380g

https://youtu.be/DCSJEvYWDuw

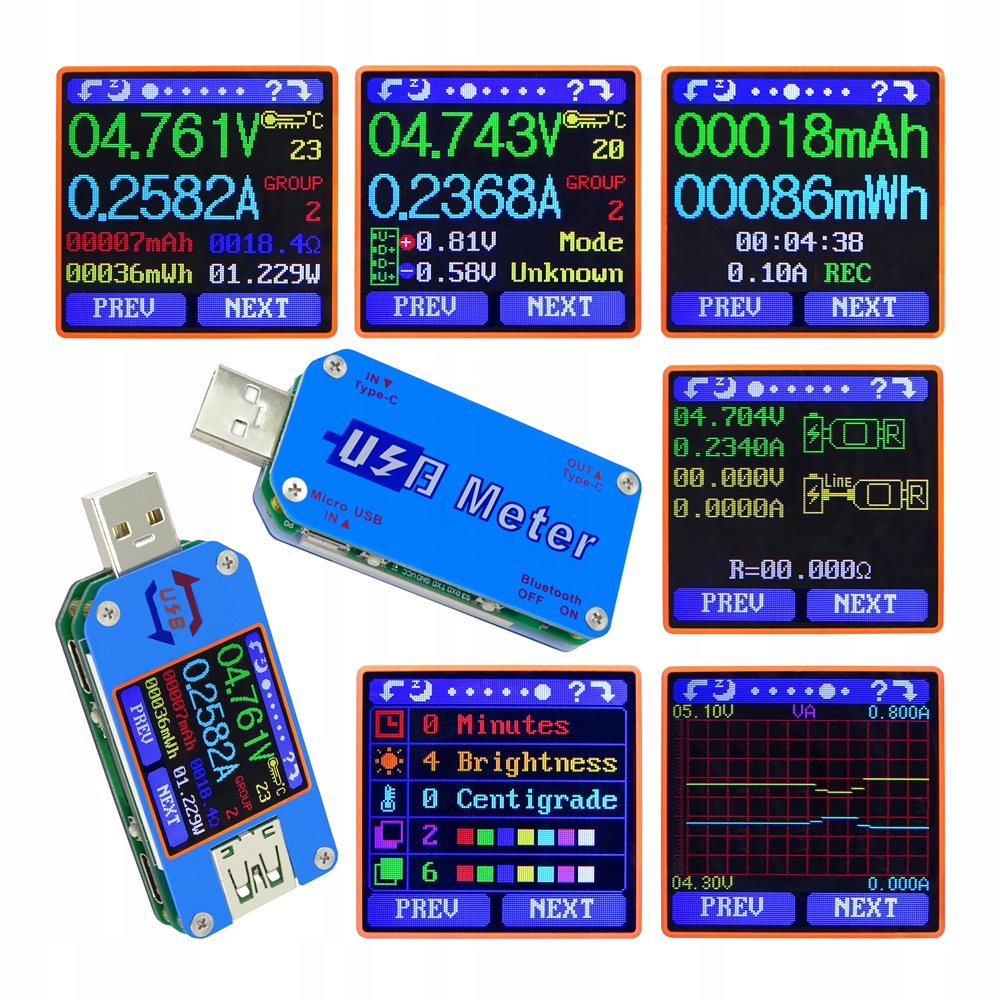

Wyświetlacz posiada duży kontrast, regulację intensywności świecenia, oraz funkcję wygaszacza. Przy pomocy przycisków sterujących możemy przełączać się pomiędzy kilkoma wariantami wyświetlania danych pomiarowych. W jednym z wariantów wyświetlania danych pomiarowych mamy do dyspozycji graficzny wykres przebiegu wartości napięcia i prądu w czasie (trend plot). Istnieje także możliwość programowego obracania wyświetlanego obrazu o 90 stopni. Dodatkowo miernik UM25C mierzy temperaturę otoczenia - wbudowany termometr. Biorąc pod uwagę szerokie zakresy pomiaru napięcia do 24V i prądu do 5A tester UM25C można wykorzystać także jako miernik elektryczny nie tylko do urządzeń komputerowych USB zasilanych napięciem 5V.

Model UM25C został zaprojektowany i wyprodukowany w oparciu o jeden z najlepszych mierników portu USB UM24C. W stosunku do wersji UM24C model UM25 ma:

• zwiększony zakres pomiarowy prądu 5A
• napięcia pomiaru i zasilania obniżono do poziomu 4V
• zwiększono rozdzielczość pomiaru napięcia i prądu
• możliwość rysowania charakterystyki prądowej i napięciowej na jednym wykresie
• złocone styki wtyku USB
• poszerzone pola kontaktowe gniazda USB
• dodatkowe złącze USB typ C

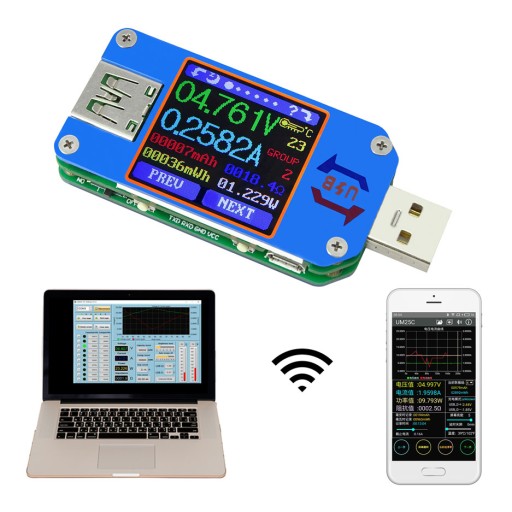

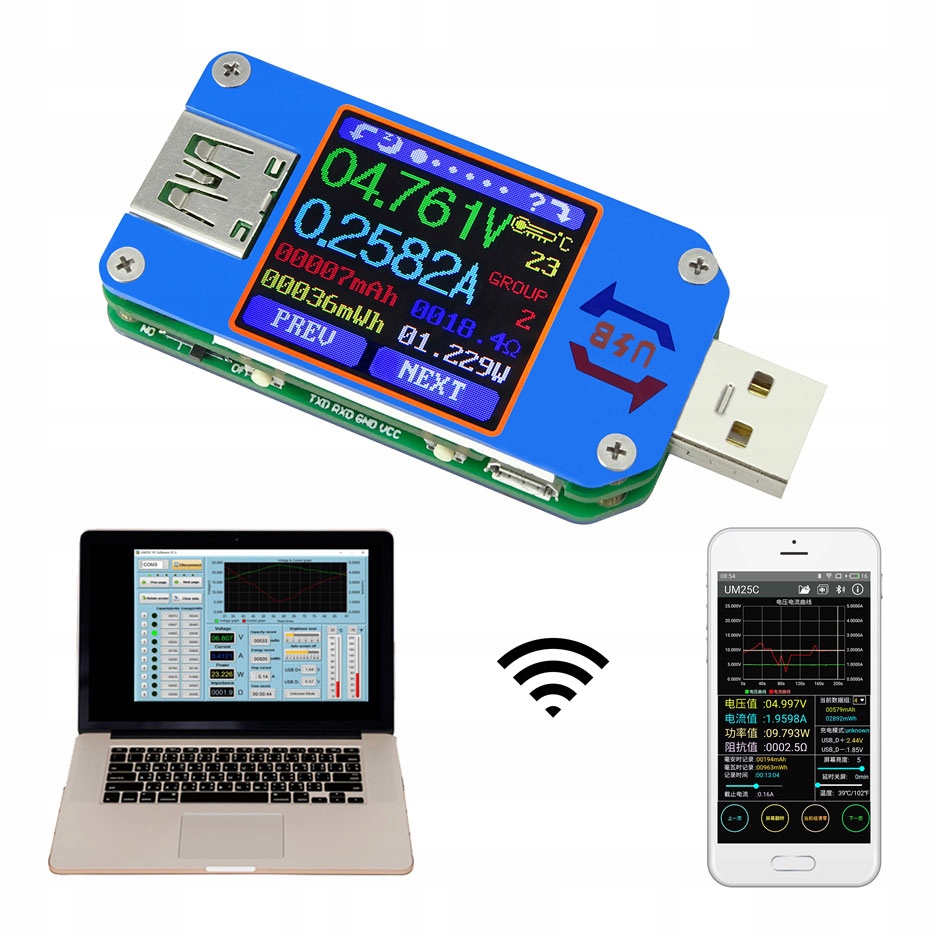

Dodatkowo miernik UM25C posiada interfejs do komunikacji bezprzewodowej Bluetooth. UM25C współpracuje z oprogramowaniem Windows PC gdzie przesyłane są wszystkie dane pomiarowe z miernika USB (komputer musi mieć odbiornik bluetooth). Korzystając z oprogramowania PC mamy możliwość wyeksportowania i zapisania danych pomiarowych do arkusza kalkulacyjnego np. *.xls Excel. Miernik UM25C z połączeniu z oprogramowaniem PC daje możliwość wykorzystania go jako prostego rejestratora danych o napięciu lub prądzie w dłuższym czasie  - funkcjonalnie zbliżony do DataLogger. Dostępna jest również aplikacja UM25C dla przenośnych urządzeń typu tablet, smartfon z systemem Android.

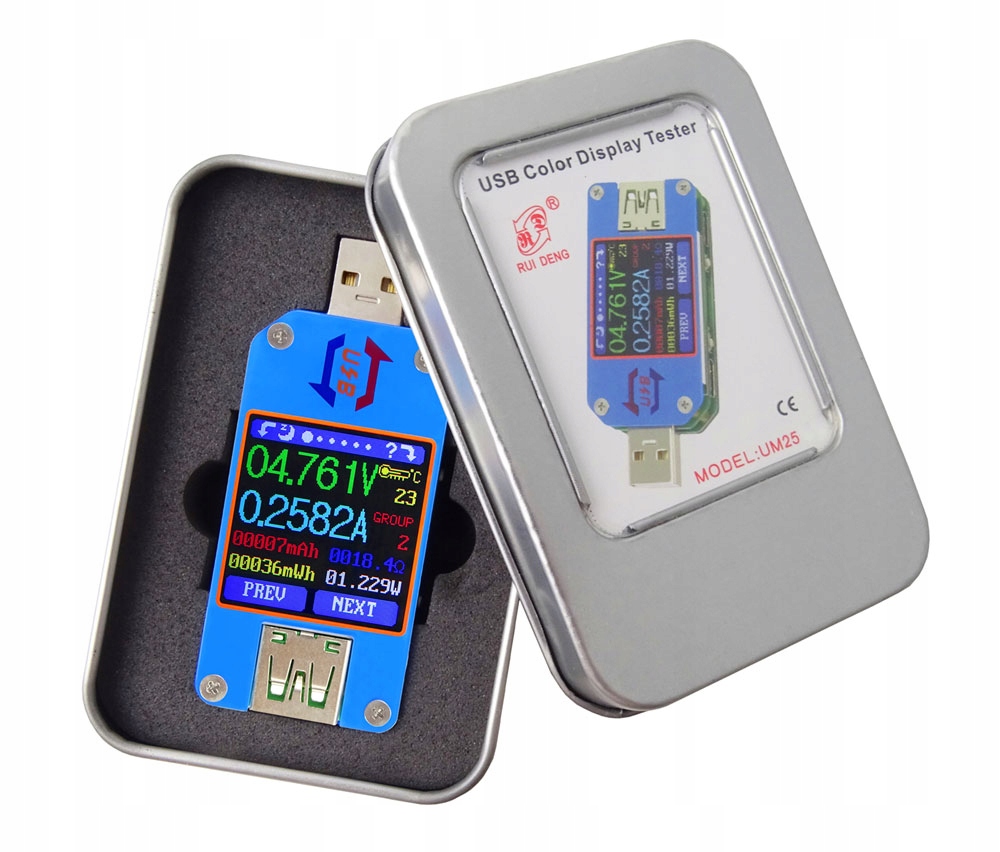

Miernik UM25C włącza się w szereg pomiędzy gniazdo USB ładowarki lub komputera. Odbiornik np. telefon, pendrive, dysk zewnętrzny, lampkę USB itp. podłącza się do gniazda USB testera UM25C. Miernik posiada 1 wyjście USB i dwa wejścia do wyboru - standardowy wtyk USB typ A lub gniazdo microUSB do podłączenia np. przewodu ładowarki telefonu komórkowego. Można testować miernikiem UM25C pojemność ogniw, powerbank z wykorzystaniem dodatkowego obciążenie. UM25C to jeden z najbardziej zaawansowanych mierników-testerów portu USB typu charger doctor usb. Miernik tester USB UM25C dostarczany jest w metalowym opakowaniu - pudełku - idealnie nadaje się jako drobny upominek, prezent dla osoby interesującej się elektroniką, komputerami, nowymi technologiami, urządzeniami przenośnymi.

dane techniczne:

• miernik parametrów elektrycznych portu USB model UM25C
• moduł komunikacyjny Bluetooth
• aplikacja dla Android i Windows PC
• zakres napięcia wejściowego: 4V do 24V
• zakres pomiaru prądu: 0 - 5,000A
• pomiar napięcia z rozdzielczością: 0,001V
• pomiar prądu z rozdzielczością: 0,0001A
• dokładność pomiaru napięcia: ±(0,5% + 2 cyfry)
• dokładność pomiaru prądu: ±(1% + 14 cyfry)
• zakres rysowania napięcia na wykresie: 4V - 24,0V
• zakres rysowania prądu na wykresie: 0,00A - 5,00A
• dodatkowe wejście: micro USB i USB-C

• komórki pamięci: 10 komórek
• automatyczny wyłącznik wyświetlacza: 0 - 9 minut -regulowany
• poziomy intensywności podświetlania LCD: 0-5 (w sumie 6 poziomów)
• tryb rozpoznawania szybkiego ładowania Quick charge: QC2.0 QC3.0 APPLE 2.4A/2.1A/ 1A/0.5A、Android DCP、SAMSUNG
• pomiar impedancji/rezystancji obciążenia: 0,8Ω - 9999,9Ω
• pomiar temperatury otoczenia: -10°C do 100°C (0°F ~ 200°F)
• pomiar czasu: 0 - 99h59min59s
• pomiar pojemności akumulatora: 0-99999mAh
• pomiar energii elektrycznej: 0-99999mWh
• częstotliwość odświeżania pomiaru: 2Hz (2 razy na sekundę)
