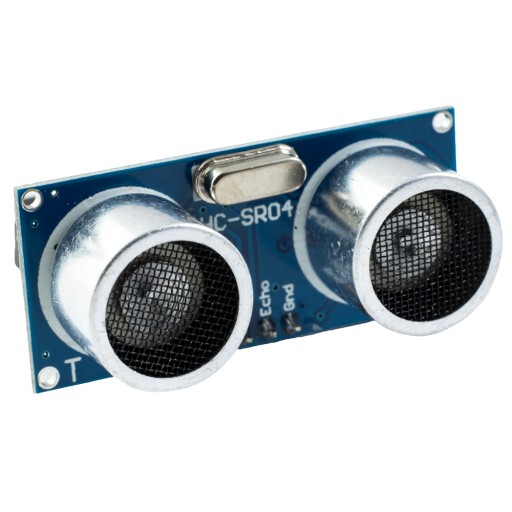

Ультразвуковой датчик расстояния HC-SR04

Czujnik ultradźwiękowy HC-SR04 to jedna z popularniejszych metod pomiaru odległości w robotyce. Wykorzystuje on fale ultradźwiękowe, które odbijają się od mierzonego obiektu.

Czujnik HC-SR04 jest zasilany napięciem 5V. Nadaje się do klasycznych Arduino zasilanych 5V takich jak: Arduino Uno, Arduino Nano, Arduino Mega, Arduino Pro Micro, Arduino Leonardo. Aby użyć do z układami zasilanymi z 3,3V należy użyć konwertera stanów logicznych.

W ofercie dostępny jest też ulepszony czujnik HC-SR04p o szerszym zakresie zasilania i większym zasięgu.

Zakresie pomiarowy czujnika HC-SR04 2 ÷ 200 cm

Wynikiem pomiaru jest sygnał, którego czas trwania jest proporcjonalny do mierzonej odległości. Chętnie stosowany do budowy robotów jeżdżących.

Szczegółowy opis oraz przykład użycia znajdziesz na moim blogu

SPECYFIKACJA CZUJNIKA ULTRADŹWIĘKOWEGO HC-SR04

• Napięcie zasilania: 5 V
• Średni pobór prądu: 15 mA
• Zakres pomiarowy: 2 ÷ 200 cm
• Kąt widzenia: około 15°
• Wyjście: Impuls czasowy
• Częstotliwość pracy przetworników: 40 kHz
• Temperatura pracy: od -20 do 80°C
• Goldpiny wlutowane w moduł
• Wymiary: 45 x 20 x 15 mm
