РЕГУЛЯТОР ПОСТОЯННОЙ ТЕМПЕРАТУРЫ AFRISO ACT 343 230V PRO CLICK С ДАТЧИКОМ

Regulator stałotemperaturowy ACT 343 ProClick , 1 czujnik, 230V AC, 10÷90°C

Zastosowanie

Regulator stałotemperaturowy ACT 343 ProClick jest regulatorem stosowanym w instalacjach celem utrzymania stałej temperatury medium za obrotowym zaworem mieszającym. Może być stosowany zarówno na zaworach 3- jak i 4-drogowych. Szeroki zakres regulacji temperatury (10÷90°C) w połączeniu z czytelnym kolorowym wyświetlaczem pozwoli zautomatyzować oraz kontrolować pracę instalacji.

Budowa

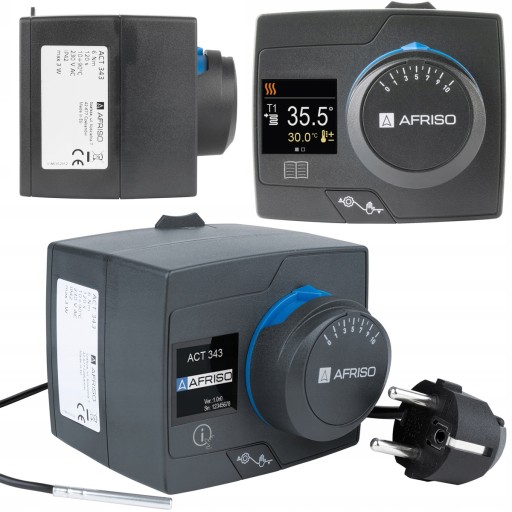

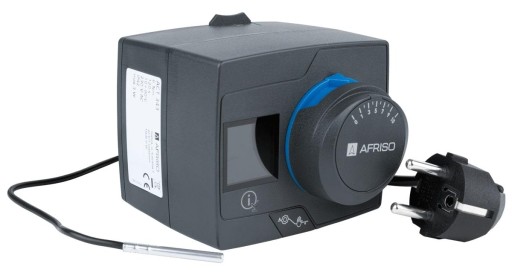

Regulator stałotemperaturowy ACT 343 ProClick zintegrowany jest z siłownikiem. Na wyposażeniu znajduje się również czujnik temperatury oraz przewód elektryczny zakończony wtyczką. Regulator ACT 343 ProClick zastępuje osobny siłownik zaworu mieszającego i osobny regulator sterujący pracą zaworu.

Wszelkie zmiany ustawień wprowadza się za pomocą przycisków zlokalizowanych pod pokrętłem. Czytelny kolorowy wyświetlacz umożliwia kontrolę wprowadzanych wartości oraz pracy instalacji. Regulator wyposażony jest w przełącznik trybu pracy, który umożliwia przełączenie z trybu automatycznego na tryb ręczny.

Montaż regulatora na zaworach mieszających serii ARV ProClick nie wymaga użycia narzędzi. Regulator stałotemperaturowy ACT 343 ProClick nie wymaga żadnych czynności konserwacyjnych.

Dane techniczne

• Moment obrotowy: 6 Nm
• Zakres temperatury pracy: 10 ÷ 90°C
• Kąt obrotu: 90°
• Czas obrotu o 90°: 120 s
• Napięcie zasilania: 230 V AC
• Zakres temperatury otoczenia: 10 ÷ 50°C
• Pobór mocy: max 3 W
• Stopień ochronności obudowy: IP42
• Wymiary (wys. x szer. x głęb.): 85,5 × 97 × 99 mm
• Waga: 800 g
• Materiał obudowy: czarny, PC
• Tryb pracy: grzanie

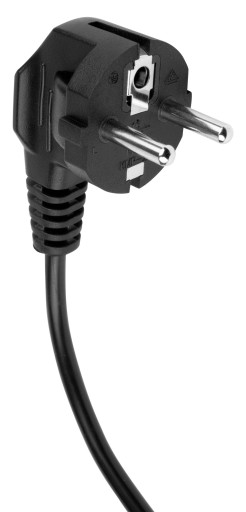

• Długość przewodu zasilającego: 2 m, zakończony wtyczką
• Długość przewodu czujnika: 1 m, adapter przylgowy w zestawie
• Wymiary termoelementu: 10 × ø4 mm
• Algorytm sterowania: PID
