SIMPSON Столярный соединитель SFH-B, 20 пар

Złącze SFH-B produkcji SIMPSON STRONG-TIE lidera złączy do drewna.

Podana cena za 20 par łączników (lewy + prawy).

Zastosowanie:

Łączenie krokiew murłata, krokiew płatew.

Ta grupa złączy została stworzona do przenoszenia dużych sił rozporu. Połączenie wykonuje się z użyciem pary złączy (dostępne są wyłącznie w kompletach prawe + lewe złącze). Duża ilość gwoździ montowanych do murłaty jaki i do krokwi pozwala uzyskanie bardzo dużych nośności na siły rozporu (do 100kN), nieosiągalnych dla złączy innego typu. Poza dobraniem odpowiedniego złącza, należy zapewnić odpowiednie połączenie murłaty z wieńcem.

Materiał

Gatunek Stali: S250GD

Grubość blachy 2,0 mm

Ochrona antykorozyjna:

Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Wymiary:

A: 270

B: 159

C: 45

D: 60

E: 27

Otwór Ø (mm): 5

Waga: 0,507 kg /sztuka

Link do strony producenta:

https://www.strongtie.pl/pl-PL/produkty/zlacze-krokwiowo-platwiowe-sfxx

Karta techniczna produktu:

https://pim.strongtie.eu/api/v1/public/download/pl/pl/product/862/SFxx.pdf

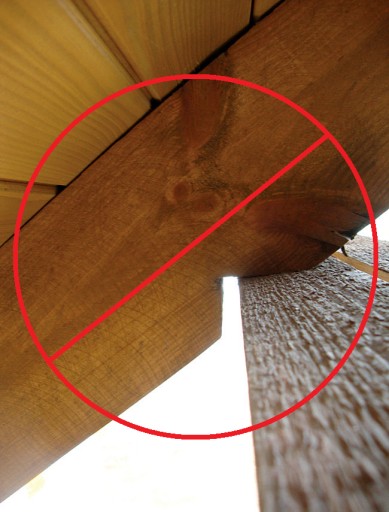

Zastosowanie oferowanego złącza zapobiega sytuacją pokazanym na zdjęciu obok.

Stosowany często gwóźdź krokwiak czy wkręt ciesielski talerzowy nie wystarcza, ze względu na stosunkowo małą nośność rzędu 4-6kN.

Rozpór więźby jest bardzo niebezpiecznym zjawiskiem, a przeniesienie sił rozporu na konstrukcje przez poprawne połączenie więźby z murłatą jest bardzo często kluczową czynnością przy wznoszeniu konstrukcji dachu. W sytuacjach, gdy mamy do czynienia ze schematami więźby generującymi siły rozporu (głównie krokwiowe i krokwiowo-jętkowe) złącze SFH i jemu podobne gwarantują proste i pewne połączenie. Złącza z tej grupy, w zależności od rozmiarów i ilości użytych gwoździ, potrafią przenieść bardzo duże siły, przekraczające 100 kN!

Więcej o przedstawionej awarii pod adresem:

http://fachowydekarz.pl/wzmocnienie-polaczenia-krokiew-murlata-na-przykladzie-awarii-wiezby/
