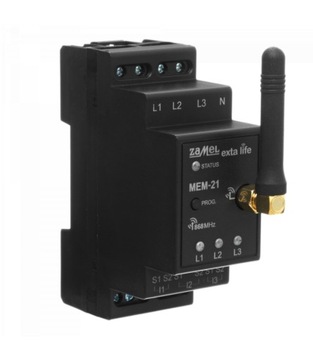

МОНИТОР ЭЛЕКТРОЭНЕРГИИ МЕМ-21 ЗАМЕЛЬ 3F+N

MONITOR ENERGII ELEKTRYCZNEJ 3F+N TYP: MEM-21

CHARAKTERYSTYKA PRODUKTU

• MEM-21 umożliwia pomiar energii, prądu, napięcia i mocy na każdej z 3 faz. Pomiar realizowany jest poprzez przekładniki prądowe.

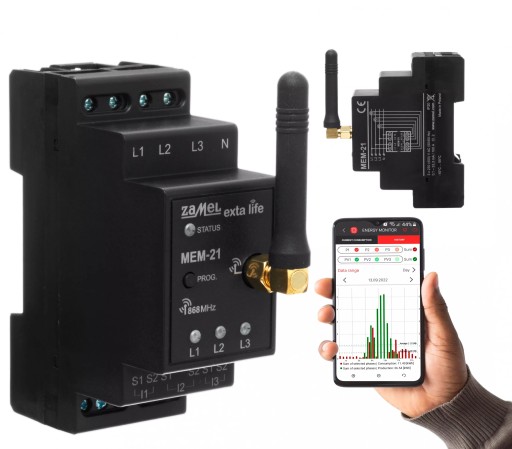

• MEM-21 może być stosowany jako monitor energii zużytej, wyprodukowanej lub obu równocześnie. Dlatego z powodzeniem można go wykorzystać jako podlicznik w instalacjach fotowoltaicznych (PV). Dodatkową zaletą urządzenia MEM-21 jest prosta konfiguracja, archiwizacja danych pomiarowych w chmurze oraz możliwość exportu danych do pliku „*.xlsx”. Pozwala to uzyskać informacje o energii z podziałem na okres dzienny, tygodniowy, miesięczny i roczny z możliwością rozbicia na poszczególne fazy. Urządzenie przeznaczone jest do montażu w rozdzielnicy na szynie TH35.

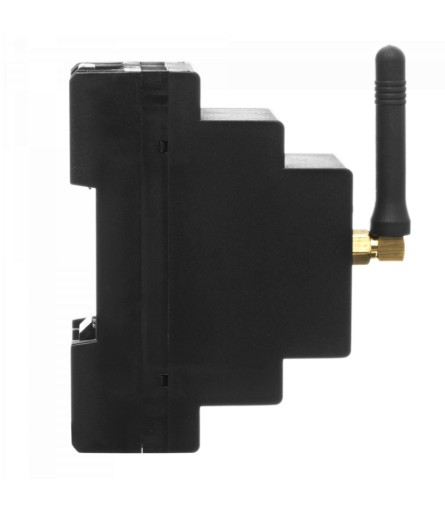

• Odkręcana antena pozwala na zastosowanie anteny zewnętrznej. Urządzenie MEM-21 można stosować wyłącznie jako monitor zużycia energii lub podlicznik w instalacjach domowych i przemysłowych.

DANE TECHNICZNE

• Znamionowe napięcie zasilania: 3 x 230 VAC / 400 V AC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór mocy: 1,5 W
• Transmisja radiowa – pasmo: ISM 868 MHz (868,50 MHz)
• Sposób transmisji radiowej: dwukierunkowa
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 300 m w terenie otwartym
• Moc nadawania: ERP < 20 mW
• Współpraca z kontrolerem EFC-01: tak

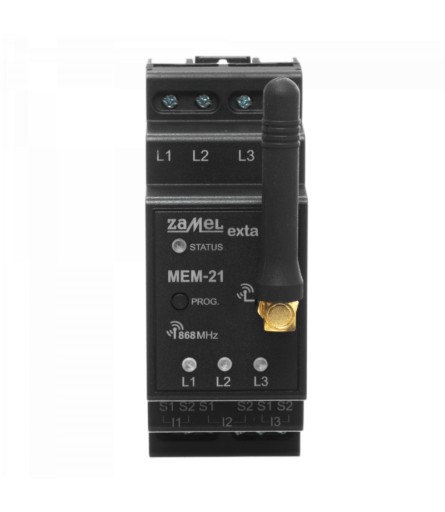

• Sygnalizacja optyczna - transmisja: tak - dioda LED Zielona (STATUS)
• Sygnalizacja obecności napięcia na poszczególnych fazach: tak – diody LED czerwone (L1, L2, L3)
• Mierzone parametry: napięcie, natężenie prądu, częstotliwość, moc czynna, bierna, pozorna, energia czynna, energia bierna, pomiary realizowane niezależnie na każdej fazie
• Element pomiarowy: 3 x przekładnik prądowy SC-16 100 A / 33,3 mA
• Zaciski zasilające: L1, L2, L3, N
• Zaciski do podłączenia przekładników prądowych: S1S2 (I1), S1S2 (I2), S1S2 (I3),
• Liczba zacisków przyłączeniowych: 10 (przewody o przekroju do 2,5 mm2)
• Mocowanie obudowy: szyna TH35 (DIN)
• Temperaturowy zakres pracy: -10 do +55 °C
• Stopień ochrony obudowy: IP20
• Wymiary: 90 x 35 x 66 m

GŁÓWNE CECHY PRODUKTU

? Napięcie znamionowe 3x 230 VAC / 400 V AC

? Pomiar energii zużytej, wyprodukowanej lub obu jednocześnie

? Pomiar parametrów sieci z rozbiciem na każdą fazę

? Współpraca z kontrolerem EFC-01

? Pomiar realizowany poprzez przekładniki o maksymalnym prądzie 100 A

? Sygnalizacja obecności napięcia na poszczególnych fazach

? Gromadzenie danych o zużytej energii w chmurze + eksport danych do pliku xls

? Możliwość zdalnej aktualizacji oprogramowania

? Łatwy montaż w rozdzielnicy z wykorzystaniem szyny TH35

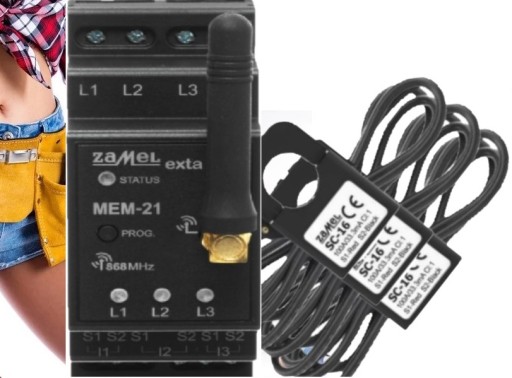

W ZESATWIE 3 PRZEKŁADNIKI PRĄDOWE SC-16

• Przekładnik prądowy do urządzenia MEM-21, który umożliwia kontrolę zużycia energii poprzez bezprzewodową sieć Wi-Fi.
• Monitor MEM-21 jest urządzeniem 3-fazowym, które w łatwy sposób montujemy w rozdzielni elektrycznej, bez dodatkowych kosztów wynikających z tworzenia specjalnej instalacji elektrycznej i telekomunikacyjnej.
• Przekładnik prądowy SC-16 jest wymagany do wykonywania pomiarów zużycia energii elektrycznej i należy go podłączyć do MEM-21.
• Jeden przekładnik stosujemy do pomiarów na 1 obwodzie. Do urządzenia MEM-21 można podłączyć maksymalnie 3 przekładniki.
