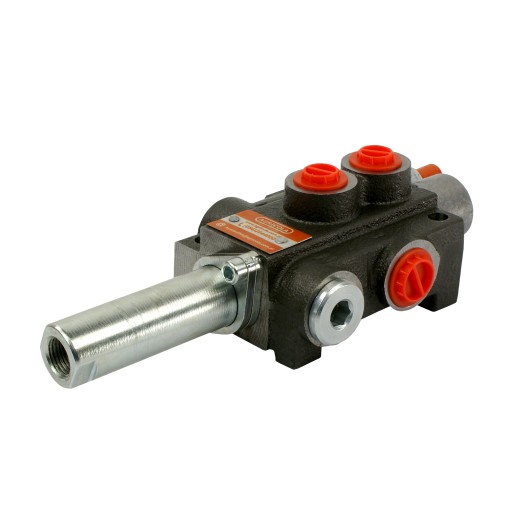

ROZDZIELACZ HYDRAULICZNY 1 SEKCYJNY P40

SUWAK Z ZATRZASKIEM W OBU POZYCJACH ROBOCZYCH

STEROWANY LINKĄ LUB CIĘGNEM

Produkcja:

Oryginalny produkt marki Badestnost Bułgaria, symbol producenta: 01P40 A8 GV1; symbol: 1.10.30.011

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Znajduje zastosowanie wszędzie tam, gdzie ze względów bezpieczeństwa, lepszego komfortu sterowania lub potrzeby zachowania czystości, wymagane jest zamontowanie rozdzielacza poza kabiną. W kabinie pozostaje tylko jednostka sterująca, która połączona jest z rozdzielaczem za pomocą linki.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 40 l/min. Przykładowe sterowanie: siłownik 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Suwak trzypozycyjny (1 - 0 - 2), z zatrzaskiem, czyli samo trzyma położenie w pozycji roboczej.

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) silnik stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) silnik obraca się w lewo.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) silnik obraca się w prawo.

Z prawej strony schemat hydrauliczny oferowanego rozdzielacza:

Podłączenie:

• Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''
• Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''
• Sekcje (A, B): gwint wewnętrzny BSP 3/8''
• Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 10 l/min

190 bar przy 20 l/min

200 bar przy 30 l/min

210 bar przy 40 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Rekomendowane przez AGRICOLA typy oleju:

• Rzadszy wysokiej jakości olej: LOTOS AGROL BOXOL 26

Zalecany zakres temperatur oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C

Ważne!!!

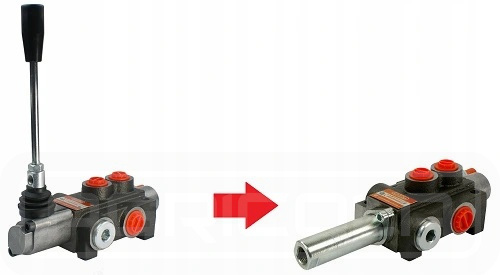

Do paczki wkładany jest rozdzielacz ze sterowaniem dźwigniowym, zestaw do przykręcenia linki wysyłany jest luzem w tej samej paczce.

Aby dostosować rozdzielacz do sterowania linką, wymagane jest odkręcenie korpusu z dźwignią i przykręcenie w to miejsce zestawu linkowego. Montaż jest bardzo łatwy i nie wymaga narzędzi zaawansowanych.

Po zamontowaniu zestawu linkowego korpus z dźwignią pozostaje do dyspozycji klienta.
