СИЛОВОЙ ВЫКЛЮЧАТЕЛЬ СЕТЬ-ГЕНЕРАТОР 3П 40А 1-0-2

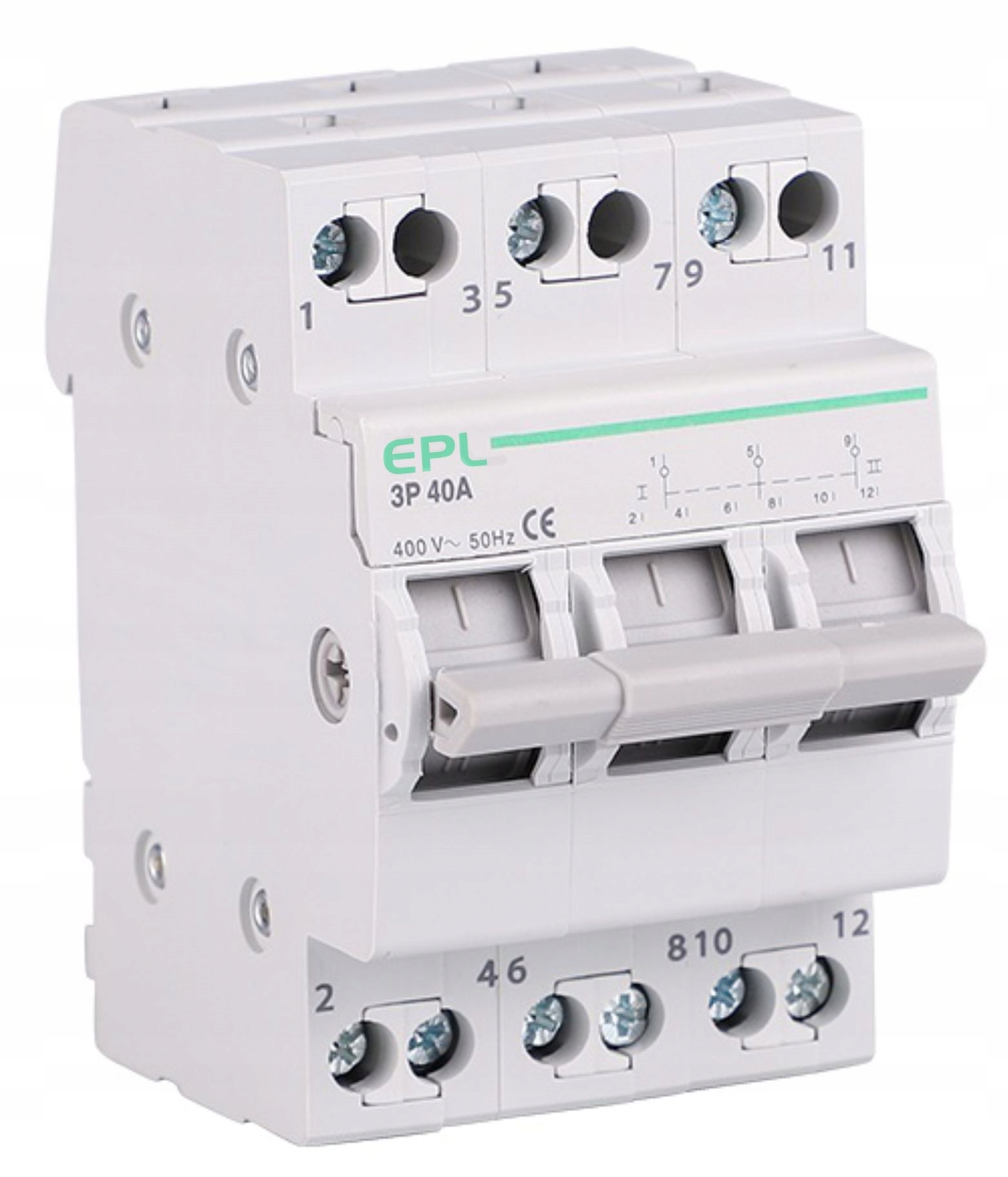

PRZEŁĄCZNIK MODUŁOWY SIEĆ AGREGAT 40A 3P.

Przełącznik sieć-agregat wykorzystywany jest w układach sterowania.

Dzięki przełącznikowi 1-0-2 urządzenie daje możliwość wyboru sterowania jednym z dwóch wyjściowych obwodów lub ich całkowite wyłączenie.

Dane techniczne:

• Liczba biegunów:3
• Prąd: 40A
• Napięcie znamionowe: 240/415V~
• Przewody:1-16mm2 (linka), 1-16mm2 (drut)
• Częstotliwość znamionowa: 50/60 Hz
• Temperatura otoczenia:-5°C do +40°C
• Montaż:na szynie TH35
• Kategoria użytkowania:AC-22A
• Żywotność  elektrycznych: 1500 cykli
• Żywotność mechaniczna: 8500 cykli
• Wytrzymałość mechaniczna (kj): 20000
• Znamionowe napięcie uderzeniowe: 6 kV
• Wymiary: szer. szer.54 mm (3 moduły)
• IP20.

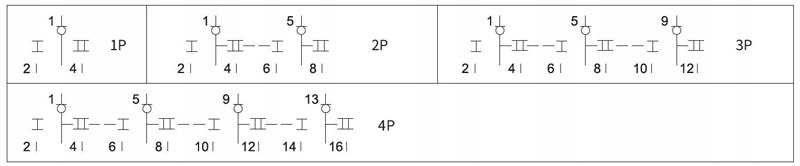

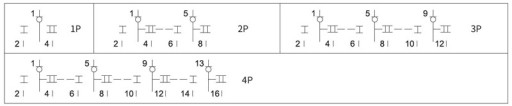

SCHEMAT PODŁĄCZENIA OBWODU:
