Универсальный тестер емкости аккумулятора.

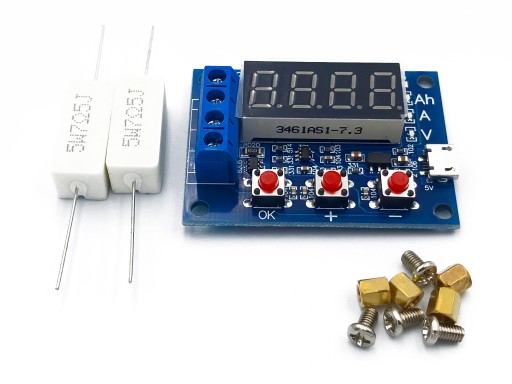

Tester miernik pojemności akumulatorów ZB2L3

• Zasilanie modułu 5V przez port USB
• Zakres napięć testowanych akumulatorów max. 15V
• Maksymalny prąd obciążenia 3A
• Automatycznie dopasowanie napięcia rozładowania
• Brak zabezpieczenia przed odwrotną polaryzacją

Instrukcja obsługi:

1. Testowany akumulator powinien być w pełni naładowany
2. Podłączyć akumulator do testera + do zacisku IN (+) a - do IN (-)
3. Obciążenie podłączyć do zacisków oznaczonych R
4. Podłączyć zasilanie testera przez port USB
5. Rozpoczęcie testu uruchamiamy przyciskiem OK
6. W trakcie testu na wyświetlaczu LED pokazuje się na zmianę napięcie, prąd  oraz ilość mAh
7. Po zakończeniu testu na wyświetlaczu wyświetla się zmierzona pojemność akumulatora

Moduł posiada sygnalizację błędów

• Err1  Napięcie podłączonego akumulatora powyżej 15V
• Err2  Napięcie podłączonego akumulatora jest niższe od 0,5V
• Err3  Nie można obciążyć badanego akumulatora, lub prąd rozładowania zbyt duży
• Err4  Prąd rozładowania powyżej 3,0 A

Moduł  automatycznie dopasowuje minimalne napięcie rozładowania  ogniwa po którym proces testowania zostanie zakończony, można też ręcznie zmienić napięcie rozładowania przyciskami +/-
