ГИДРАВЛИЧЕСКИЙ ДИСТРИБЬЮТОР. 4Z50 4XA1 24V 2XJOY БАДЕСТНОСТЬ

ROZDZIELACZ HYDRAULICZNY 4 SEKCYJNY Z50

STEROWANY ELEKTRYCZNIE 24V

W ZESTAWIE Z JOYSTICKAMI I WTYCZKAMI

Produkcja rozdzielacza:

Oryginalny produkt marki Badestnost Bułgaria, symbol producenta: 04Z50 A ES3 24VDC G; symbol: 1.10.45.042.1

Produkcja joysticka:

Oryginalny produkt marki Hydrolider, symbol: 1.10.61.010

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń posiadających układ hydrauliczny.

Joystick inaczej manipulator dźwigniowy, umożliwia sterowanie dwoma sekcjami w rozdzielaczu hydraulicznym sterowanym elektrycznie.

Dane techniczne:

W zestawie rozdzielacz, 8 wtyczek elektrycznych oraz 2 joysticki.

Zalecany przepływ oleju układzie: 0 - 40 l/min.

Przykładowe sterowanie: cztery siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Wszystkie suwaki trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej po odcięciu dopływu prądu. Podczas gdy suwak jest w pozycji neutralnej (0), olej przechodzi swobodnie przez rozdzielacz do kanału powrotnego, pompa wtedy nie pracuje na ciśnieniu i jest odciążona.

Zasada działania suwaka:

• Pozycja 0 neutralna (dopływ prądu do obu cewek jest odcięty) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko siłownika chowa się.

Z prawej strony schemat hydrauliczny rozdzielacza:

Prąd:

Zasilanie prąd stały (DC) 24V

Wtyczki elektryczne posiadają diody, które zapalają się w momencie gdy na cewkę działa prąd.

Podłączenie:

• Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''
• Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''
• Sekcje (A1, A2, A3, A4, B1, B2, B3, B4): gwint wewnętrzny BSP 3/8''
• Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 10 l/min

190 bar przy 20 l/min

200 bar przy 30 l/min

210 bar przy 40 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Rekomendowane przez AGRICOLA typy oleju:

• Rzadszy wysokiej jakości olej: LOTOS AGROL BOXOL 26
• .

Zalecany zakres temperatur oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C

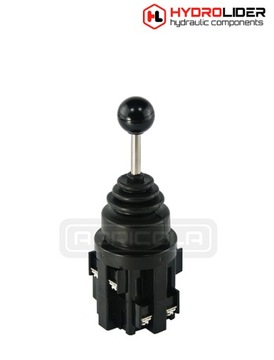

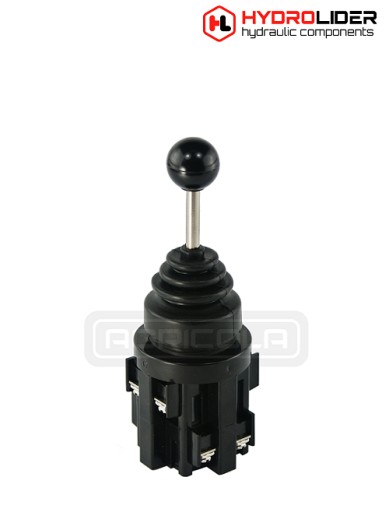

INFORMACJE OGÓLNE JOYSTICK:

Posiada 4 położenia niestabilne i jedno stabilne, neutralne położenie środkowe. Jeśli osoba sterująca puści joystick, ten sam wraca do pozycji środkowej - neutralnej. Przeznaczony do montażu w otworze Ø 30 mm. Montaż odbywa się przez odkręcenie kulki dźwigni, odkręcenie pierścienia z osłoną, przełożenie joysticka przez otwór i ponowne przykręcenie pierścienia i kulki. Posiada gumową osłonę uszczelniającą zabezpieczającą przed pyłem, wodą i odporną na olej.

PRZYKŁADOWE DZIAŁANIE Z ROZDZIELACZEM:

• Pozycja 1 neutralna (dźwignia w pionie) tłoczyska cylindrów stoją - olej idzie na przelew.
• Pozycja 2 robocza (dźwignia w pozycji do przodu) tłoczysko pierwszego cylindra wysuwa się.
• Pozycja 3 robocza (dźwignia w pozycji do tyłu) tłoczysko pierwszego cylindra chowa się.
• Pozycja 4 robocza (dźwignia w pozycji w lewo) tłoczysko drugiego cylindra wysuwa się.
• Pozycja 5 robocza (dźwignia w pozycji w prawo) tłoczysko drugiego cylindra chowa się.

PARAMETRY:

• Wymiary: 51 × 55 × 146 mm
• Materiał dźwigni: Stal
• Sposób działania: Mono stabilny (bez zatrzasku)
• Ilość położeń roboczych: 4
• Zespoły styków: 4 x NO
• Obciążalność styków AC: 6A / 250V (przy obciążeniu rezystancyjnym)
• Obciążalność styków DC: 2,2A / 110V (przy obciążeniu rezystancyjnym)
• Rezystancja izolacji min. : 100MΩ
• Napięcie próby: 2,2kV
• Trwałość mechaniczna: 5*1050 cykli
• Trwałość elektryczna: 5*1050 cykli

ZAKRES TEMPERATUR

• Temperatura pracy: -20....50°C
