ГИДРАВЛИЧЕСКИЙ ДИСТРИБЬЮТОР. 4Z80 4XA1 12В КАСТРОНА БАДЕСТНОСТЬ

ROZDZIELACZ HYDRAULICZNY 4 SEKCYJNY 80L/min

STEROWANY ELEKTRYCZNIE 12V W ZESTAWIE

Z PANELEM STERUJĄCYM ORAZ WIĄZKĄ PRZEWODÓW

Produkcja rozdzielacza:

Oryginalny produkt marki Badestnost Bułgaria, symbol: 04Z80 A ES3 12VDC G

Produkcja panelu:

Oryginalny produkt marki Hydrolider, symbol: 1.10.62.004

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń posiadających układ hydrauliczny.

Panel umożliwia sterowanie czterema sekcjami w rozdzielaczu hydraulicznym sterowanym elektrycznie

Komplet przewodów umożliwiający połączenie elektryczne rozdzielacza z panelem sterującym.

Dane techniczne:

W zestawie rozdzielacz, panel sterujący z kompletem przewodów i wtyczek.

Zalecany przepływ oleju układzie: 0 - 80 l/min.

Przykładowe sterowanie: cztery siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Wszystkie suwaki trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej po odcięciu dopływu prądu. Podczas gdy suwak jest w pozycji neutralnej (0), olej przechodzi swobodnie przez rozdzielacz do kanału powrotnego, pompa wtedy nie pracuje na ciśnieniu i jest odciążona.

Zasada działania suwaka:

• Pozycja 0 neutralna (dopływ prądu do obu cewek jest odcięty) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko siłownika chowa się.

Z prawej strony schemat hydrauliczny rozdzielacza:

INFORMACJE OGÓLNE ROZDZIELACZ ELEKTRYCZNY:

Prąd:

Zasilanie prąd stały (DC) 12V

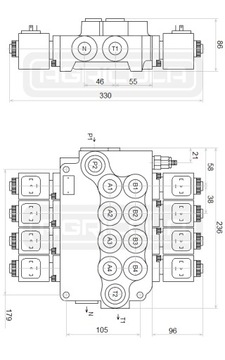

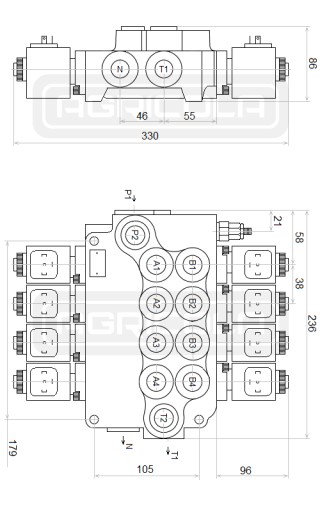

Podłączenie:

• Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''
• Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 3/4''
• Sekcje (A1, A2, A3, A4; B1, B2, B3, B4): gwint wewnętrzny BSP 1/2''
• Podłączenie szeregowe (N): gwint wewnętrzny BSP 3/4"

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 20 l/min

190 bar przy 40 l/min

200 bar przy 60 l/min

210 bar przy 80 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Rekomendowane przez AGRICOLA typy oleju:

• Rzadszy wysokiej jakości olej: LOTOS AGROL BOXOL 26
• .

Zalecany zakres temperatur oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C

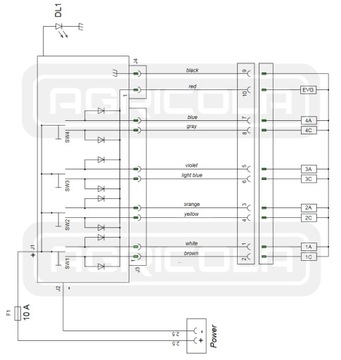

INFORMACJE OGÓLNE PANEL STERUJĄCY:

Wszystkie włączniki góra - dół z automatycznym centrowaniem (1-0-2) bez zatrzasku.

Każdy panel sprzedawany jest w komplecie z dwumetrowym przewodem zasilającym, oraz zespolonym, czterometrowym przewodem ze wtyczkami łączącym panel z rozdzielaczem. Posiadamy również zestawy kabli przedłużających 3m, 5m, 7m lub 9m, które dostępne są na innych aukcjach.

W pozycji załączonego któregokolwiek włącznika sygnał jest podawany jednocześnie także na dodatkową parę przewodów, które mogą być wykorzystane do uruchomienia sygnalizacji ostrzegawczej (klakson, kogut) albo cewkę zaworu odciążającego (rozdzielacze typu CETOP), ewentualnie do załączania pompy przez przekaźnik.
