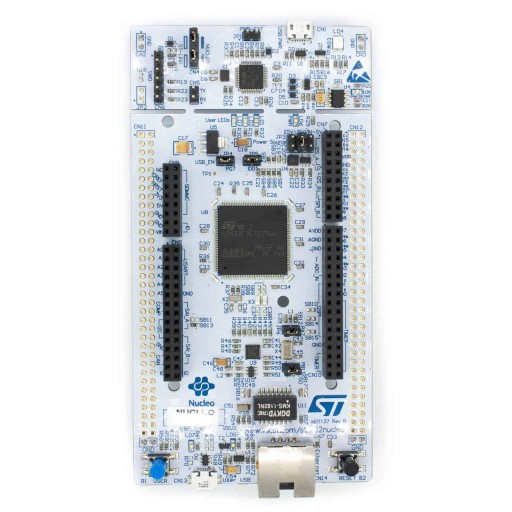

STM32 NUCLEO-F767ZI STM32F767ZI ARM mbed Cortex-M7

STM32 NUCLEO-F767ZI STM32F767ZI ARM mbed Cortex-M7

STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca tym samym najwięcej możliwości.

Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V2. Układ osobną częścią PCB, można go odłamać i użyć z zewnętrznym układem STM32. Programować zewnętrzne układy można również bez wyłamywania.

Płytki Nucleo-144 posiadają dwa rodzaje złącz:

• ST Zio - złącze rozszerzające dobrze znany standard Arduino Uno R3
• ST Morpho - udostępniające wszystkie porty I/O mikrokontrolera

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro dostępny w innej ofercie.

Specyfikacja płytki

• Mikrokontroler STM32F767ZIT6
• Rdzenie: Cortex-M7
• Maksymalne taktowanie: 216 MHz
• Pamięć Flash: 2 MB
• Pamięć SRAM: 512 kB
• 2 x DMA
• DMA2D
• Interfejsy 3 x CAN, FDCAN 4 x I²C 3 x I²S 6 x SPI8 x UART / USART 2 x SAI 1 x SPDIF 2 x SD/SDIO/MMC 2 x USB OTG 1 x Ethernet  x Camera Interface (8-14 bit) 1 x FMC 1 x MDIOS
• Quad SPI
• Interfejsy Analogowe 3 x ADC 16 bit 2 x DAC 12 bit 1 x Filtr cyfrowy (DFSDM)
• Grafika 1 x LTDC Akcelerator Chrom-ART Sprzętowe dekodowanie JPEG
• Timery 1 x 16-bit Low Power Timer 2 x 32-bit Timer (4 kanały) 2 x 16-bit Timer (6 kanałów) 2 x 16-bit Timer (4 kanały) 2 x 16-bit Timer (2 kanały) 4 x 16-bit Timer (1 kanał) 2 x 16-bit Timer 1 x RTC 1 x SysTick 2 x Watchdog
• HDMI CEC
• RNG
• CRC
• Większość GPIO toleruje 5 V
• Interfejs USB OTG - gniazdo micro USB
• Złącze Ethernet RJ-45
• Oscylator RTC 32,768 kHz
• Diody LED
• Komunikacja USB
• Zasilanie
• 3x Dioda użytkownika
• Przyciski
• Reset
• Użytkownika
• Wbudowany programator / debugger ST-Link V2
• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
