STM32F469I-DISCO STM32F4 Discovery z wyświetlaczem

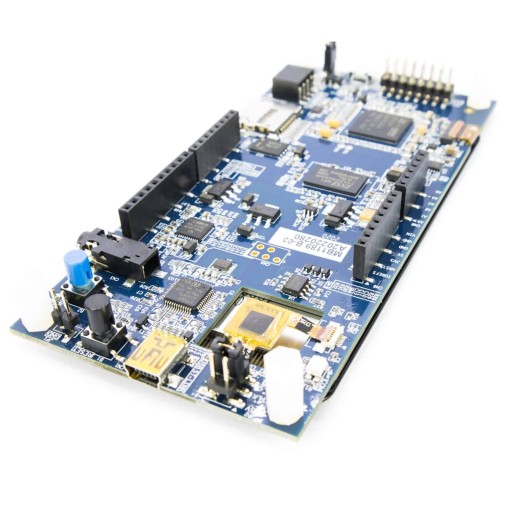

Zestaw deweloperski Discovery STM32F469I-DISCO to świetny wybór dla rozwoju urządzeń multimedialnych. Umożliwia to niesamowicie mocny mikrokontroler z szeregiem interfejsów multimedialnych oraz akceleratorem graficznym Chrom-ART.

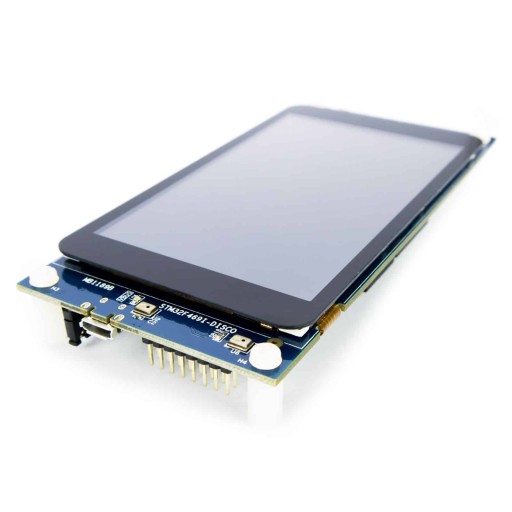

Na płytce znajduje się dotykowy wyświetlacz TFT z interfejsem MIPI.

Płytka posiada zintegrowany programator ST-Link/V2.

Na płytce znalazło się również miejsce na złącze zgodne z Arduino Uno R3 dzięki któremu w łatwy sposób można rozbudowywać zestaw o dodatkowe komponenty.

Do komunikacji z płytką potrzebny będzie przewód USB micro dostępny w innej ofercie.

Parametry

• Mikrokontroler STM32F469NIH6
• Rdzeń Arm® Cortex®-M4, 2 MB Flash, 384 kB RAM
• Częstotliwość rdzenia max: 180MHz
• 1 x USB OTG FS/HS
• 1 x USB OTG FS
• 3 x 12-bit ADC
• 2 x 12-bit DAC
• 1 x Czujnik temperatury
• Timery 32-bit i 16-bit, Motor Control
• 2 x SDMMC, 6 x SPI (Dual Quad SPI) 3 x I2C, 2 x I2S, 2 x CAN, 1 x Ethernet, 4 x USART, 4 x UART LIN, 1 x SAI
• Camera interface
• MIPI-DSI
• TFT LCD Controller
• TRNG
• Touch Sensing Controller
• FMC/SRAM/NOR/NAND/CF/SDRAM
• ART Accelerator™
• Chrom-ART Accelerator™
• 4" wyświetlacz kolorowy TFT 800x480 px, Interfejs MIPI DSI, pojemnościowy panel dotykowy
• Audio kodek na interfejs SAI z wyjściem słuchawkowym jack
• 3 mikrofony MEMS
• Złącze kart microSD
• Złacze rozszerzeń I2C
• 4M x 32bit SDRAM
• 128 Mbit Quad-SPI NOR Flash
• Przycisk Reset
• Przycisk Wake-up
• 4 kolorowe diody LED użytkownika
• Złącze USB OTG FS
• Złącze Arduino® Uno R3
• Zasilanie
• Przez micro USB
• Zewnętrzne
• Programator ST-Link/V3E na płytce
• Szerokie wsparcie dla różnych IDE: IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
