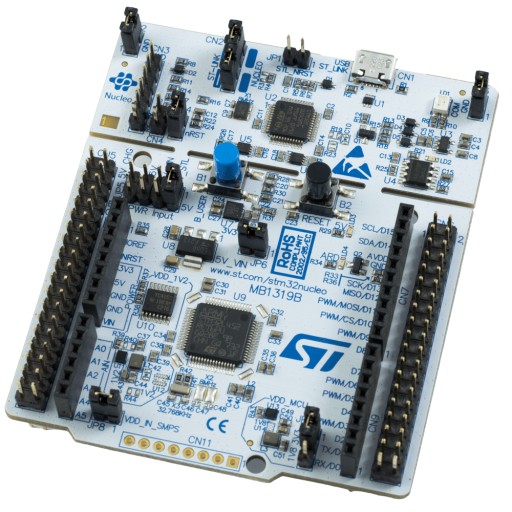

STM32 NUCLEO-L452RE-P Nucleo-32 z STM32L452RET6 ARM Cortex-M4

STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w najnowszej wersji oznaczonej jako ST-Link/V3. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja mikrokontrolera STM32L452RET6 na NUCLEO-L452RE-P

Mikrokontroler STM32L452RET6

• Rdzeń: ARM Cortex-M4 z FPU

Maksymalne taktowanie: 80 MHz Pamięć Flash: 512 kB Pamięć SRAM: 160 kB DMA: 14 kanałów

Interfejsy mikrokontrolera STM32L452RET6

• 52 x GPIO
• 4 x Wake-up pin
• 2 x Tamper pin

2 x I2C 3 x SPI 1 x QuadSPI 3 x USART / 1 xUART 1 x LPUART 1 x USB 2.0 FS 1 x CAN 2.0B 1 x SDMMC 1 x SAI 12 x Pojemnościowe kanały dotykowe

Interfejsy analogowe mikrokontrolera STM32L452RET6

• 1 x ADC 12-bit
• 16 kanałów

1 x DAC 12-bit

• 1 kanał

2 x Komparator analogowy 1 x Wzmacniacz operacyjny

Timery mikrokontrolera STM32L452RET6

• 1 x 32-bit (4 kanału)

2 x 16-bit (4 kanały) 1 x 16-bit (2 kanały) 1 x 16-bit (1 kanał) 1 x 16-bit Basic 2 x Low Power Timer 1 x IRTIM 1 x RTC 1 x SysTick 2 x Watchdog

Pozostałe elementy mikrokontrolera STM32L452RET6

• TRNG

CRC Unikalne 96-bitowe ID Obudowa LQFPN64

Specyfikacja płytki NUCLEO-L452RE-P

• Wbudowany programator / debugger ST-Link V2-1
• Pamięć masowa
• Virtual COM port

Debugger Możliwośc uzycia z zewnętrznym układem Złącze micro USB

• Zasilanie

Programowanie Debugowanie Złącze w standardzie Arduino Uno R3 Złącze w standardzie ST Morpho Wlutowane goldpiny Zasilanie

• Z USB

Z zewnętrznego źródła zasilanie 5 lub 3,3 V Trzy diody LED

• Zasilanie

Komunikacja USB Dioda użytkownika Przyciski

• Użytkownika

Reset Zewnętrzny układ SMPS

• Dodatkowe złącze SMPS do eksperymentów

Oscylator kwarcowy 24 MHz Oscylator kwarcowy 32,768 kHz
