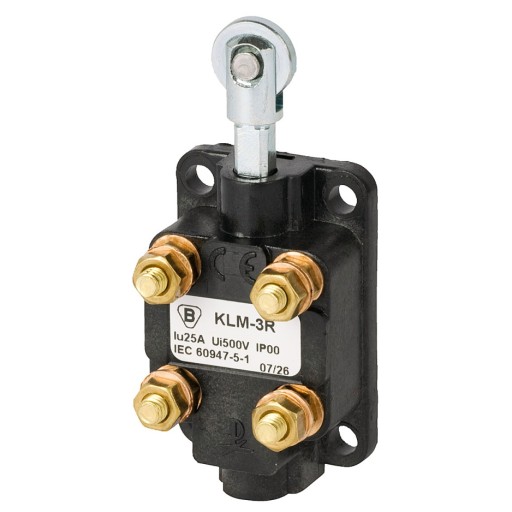

KLM-3R ŁĄCZNIK KRAŃCOWY

KLM-3R Wyłacznik krańcowy jednopozycyjny zwierno-rozwierny NO-NC z popychaczem prostym i rolką

Dane techniczne:

• Napięcie znamionowe izolacji Ui [V] 500
• Napięcie znamionowe udarowe wytrzymywane Uimp [kV] 4
• Prąd znamionowy ciągły Iu [A] 25
• Znamionowe prądy łączeniowe [A] AC15 220/380/500V DC13 48/110/220V
• Liczba cykli przestawieniowych [h-1] 120
• Przkrój przewodów przyłączeniowych [mm2] 0.75 ... 2.5
• Skok elementu napędowego [mm] 6±0.5
• Siła potrzebna do przestawienia styków łącznika [N] 9.8
• Max siła z jaką może działać element napęowy [N] 50
• Prędkość elementu napędowego [m/s] 0.1 ... 5
• Stopień ochrony IP00
• Położenie pracy dowolne
• Temperatura otoczenia [°C] -25 ... +40

Łączniki krańcowe typu KLM przeznaczone są do pracy w obwodach sygnalizacyjnych zabezpieczających i kontrolnych. Łącznik krańcowy uruchamiany jest za pośrednictwem urządzenia napędzającego. Siła przyłożona do dźwigni popychacza powoduje przełączanie styków ruchomych. Po ust¹pieniu siły napędzającej, styki ruchome wracają pod wpływem siły sprężyny do pozycji wyjściowej.
