USB-RS232 преобразователь UART программатор FT232RL

Konwerter FT232RL

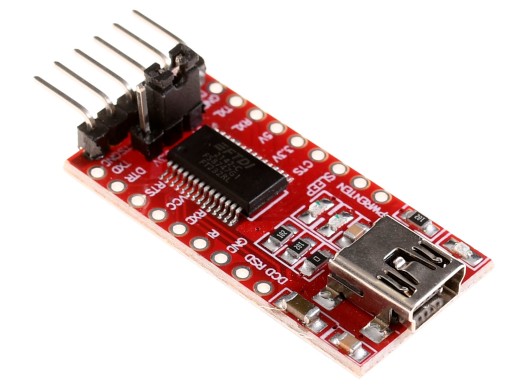

Konwerter wbudowanym chipem FT232RL, który służy jako mostek USB. Układ jest zbudowany w oparciu o nowoczesną architekturę, dzięki której udało się zminimalizować liczbę komponentów na płytce.

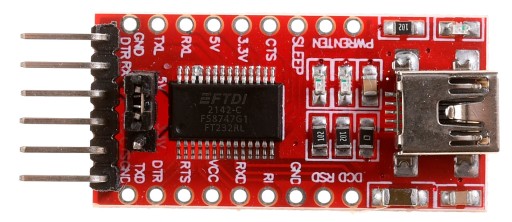

Urządzenie to pozwoli na komunikację naszych projektów z komputerem PC. Układ FT232RL dwukierunkowo “tłumaczy” transmisję USB na standard portu szeregowego oraz logiką klasy TTL. Zasada działania FT232RL jest podobna do innych konwerterów USB-UART gdzie port USB komputera jest wirtualizowany do portu COM przez sterownik. Dla wygody użytkownika konwerter został wyposażony w piny wyboru napięcia linii RX/TX. Umieszczona na nich zworka decyduje czy na liniach danych podane jest 3,3V czy 5V.

Konwerter posiada również gniazda na piny CTS oraz RTS, które służą do kontroli przesyłu danych w UART.

Moduł FT232RL został wyposażony w bezpiecznik 500mA, który będzie chronił nasz port USB w przypadku zwarcia.

• Wymiary: 36mm x 17,5mm
• Napięcie zasilania: 5V (MiniUSB)
• Napięcie pinów: 3,3V lub 5V (regulowane przez zworkę)
• Zintegrowany oscylator
• Diody sygnalizujące zasilanie oraz transmisję
• Pełne wsparcie protokołu USB 2.0
• Łatwo dostępne sterowniki dla systemów Windows, Linux i MacOS
