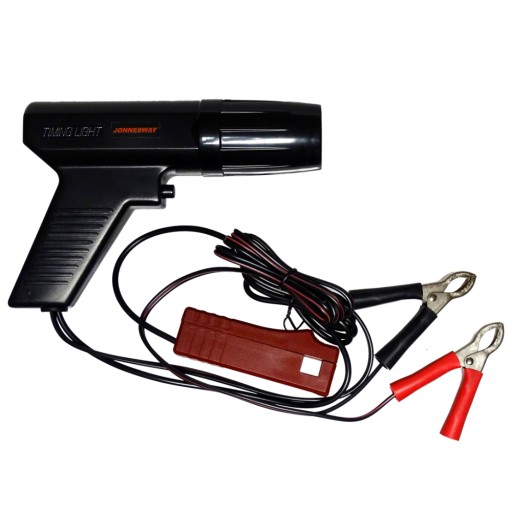

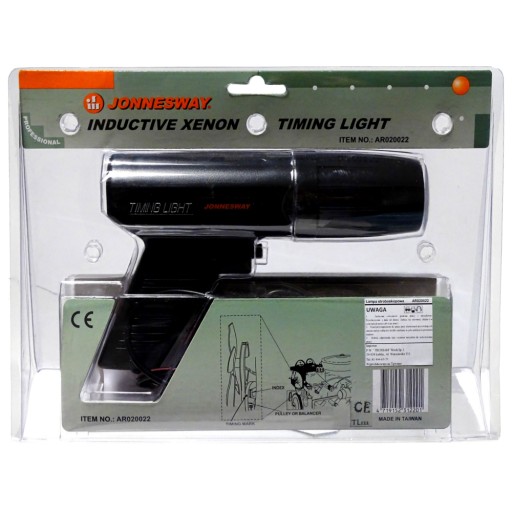

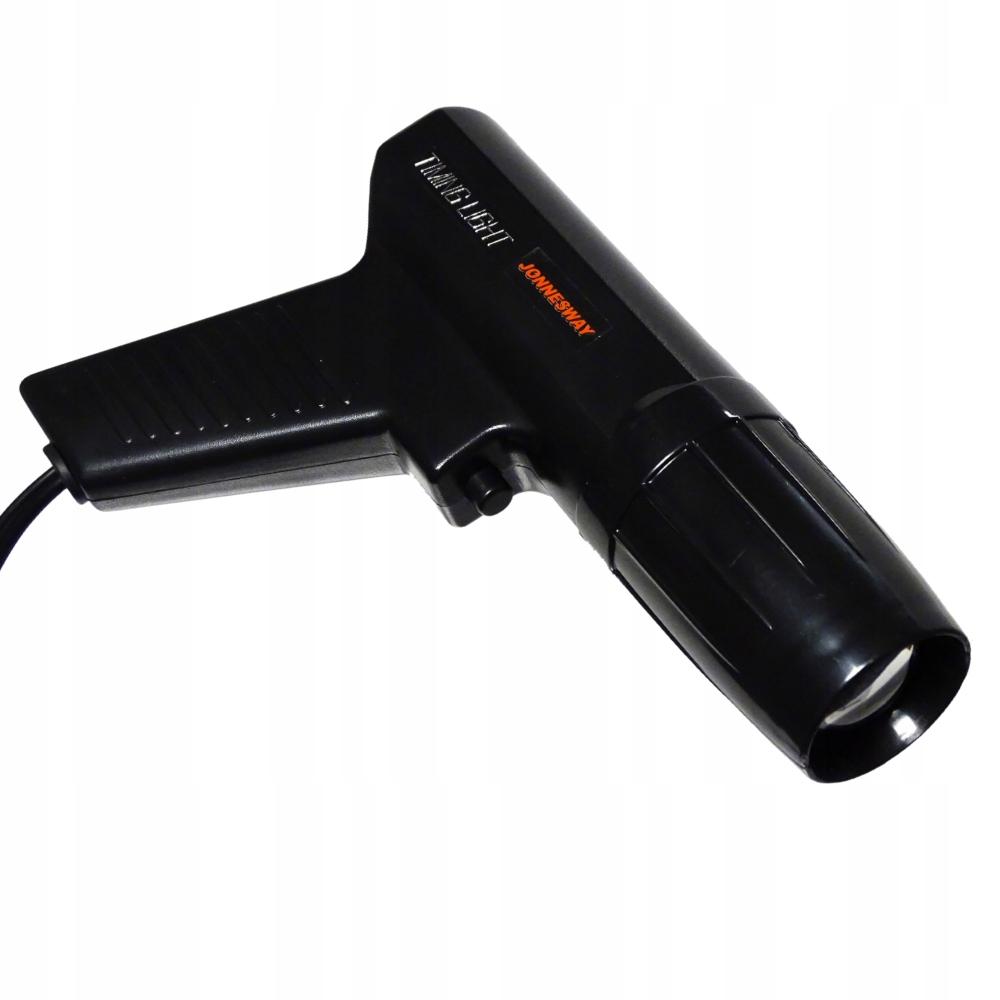

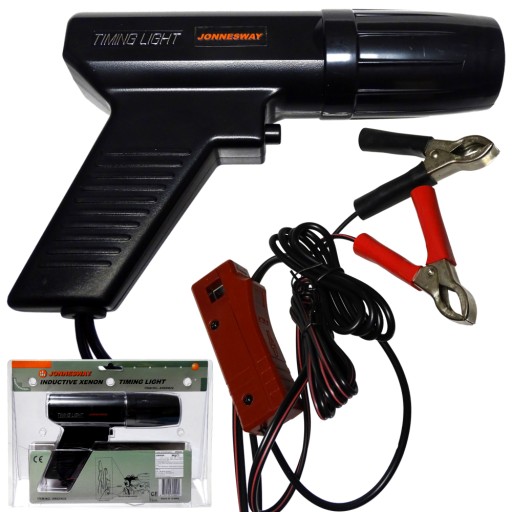

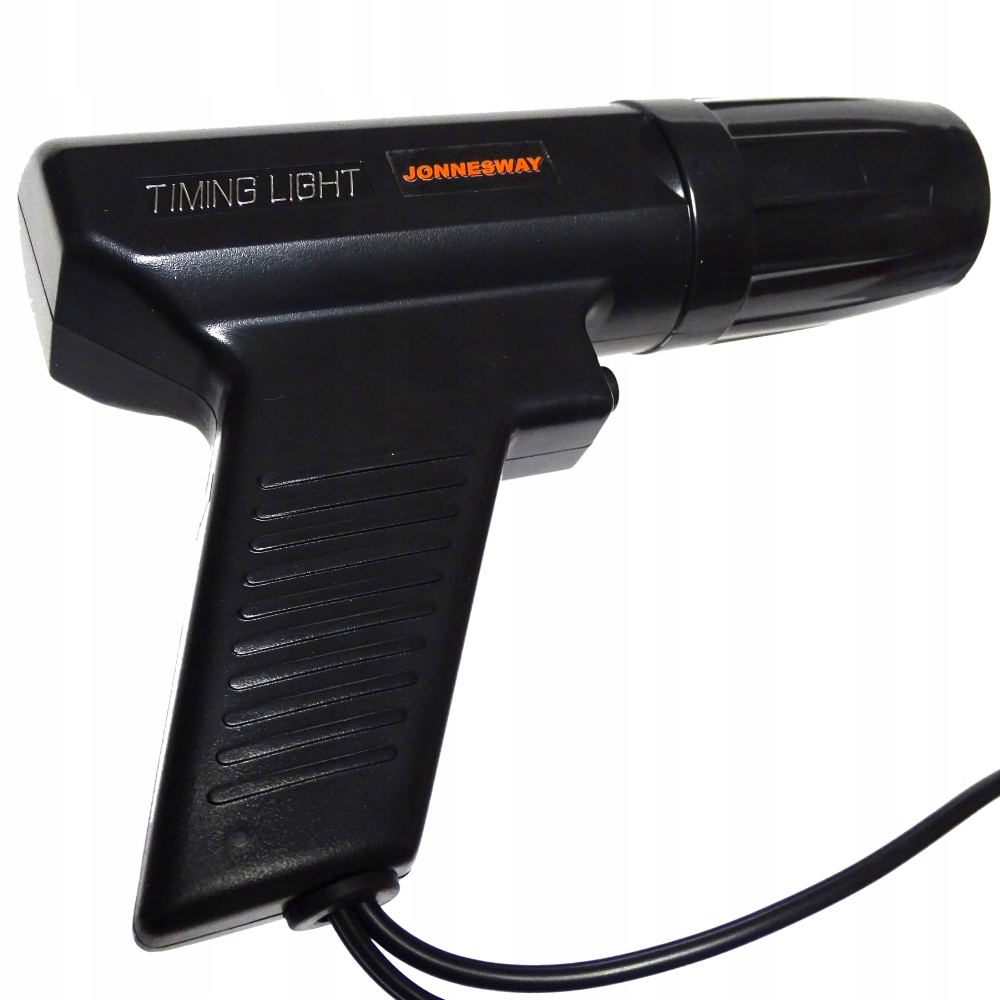

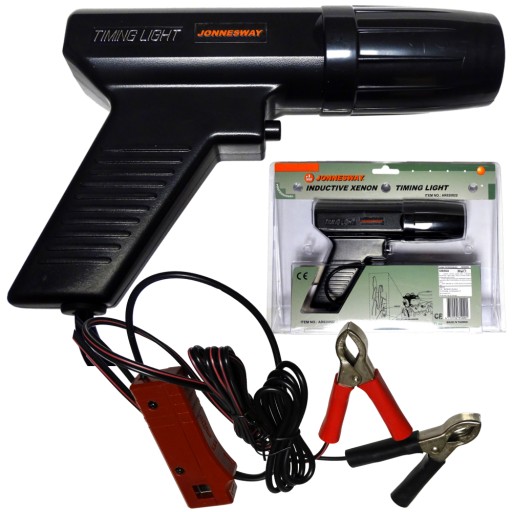

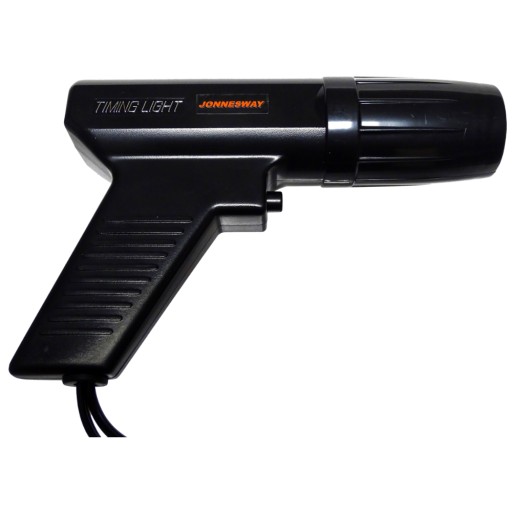

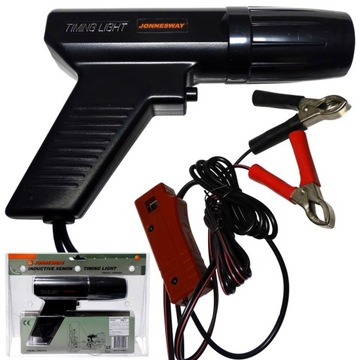

ПРОФЕССИОНАЛЬНАЯ СТРОБОСКОПИЧЕСКАЯ ЛАМПА JONNESWAY

LAMPA STROBOSKOPOWA PROFESJONALNA

JONNESWAY

AR020022

Lampa przeznaczona jest do ustawiania kąta wyprzedzenia zapłonu w silnikach z zapłonem iskrowym.

Charakteryzuję się następującymi parametrami:

- zasilanie z instalacji 12 V-zabezpieczenie przed odwrotnym podłączeniem

- palnik o bardzo dużej jasności błysku

- soczewka kształtującą oświetlany obszar

- obudowa z tworzywa sztucznego, odporna na uderzenia

- odłączane kable zasilające

- sygnalizacja gotowości do pracy

- ergonomiczny kształt

POMIAR KĄTA WYPRZEDZENIA ZAPŁONU

1. W celu przeprowadzenia pomiaru kąta wyprzedzenia zapłonu należy postępować według podanej kolejności:

2. Odszukać znaki kontrolne na kole pasowym i bloku silnika.

3. Oczyścić je z brudu i ewentualnie pokryć kroplą białej farby.

4. Odszukać w instrukcji serwisowej wartość kąta wyprzedzenia zapłonu, prędkość obrotową  silnika,  temperaturę  oleju oraz informację o konieczności odłączenia przewodu podciśnieniowego z regulatora wyprzedzenia zapłonu.

5. Uruchomić silnik, doprowadzić go do odpowiedniej temperatury i sprawdzić obroty.

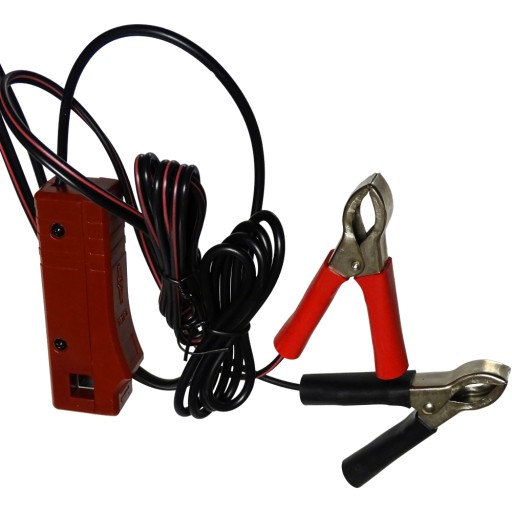

6. Podłączyć lampę do regulatora (zacisk czarny do bieguna ujemnego, czerwony do dodatniego) dodatniego sondę indukcyjną założyć na przewód wysokiego napięcia pierwszego cylindra. Strzałka  na  obudowie sondy powinna być skierowana w stronę świecy zapłonowej.

SPRAWDZANIE PODCIŚNIENIOWEGO REGULATORA KĄTA WYPRZEDZENIA ZAPŁONU.

1. Podłączyć przewód podciśnieniowy do króćca podciśnieniowego regulatora kąta wyprzedzenia zapłonu.

2. Pozostawić silnik na biegu jałowym.

3. Światło lampy stroboskopowej skierować na znaki kontrolne i zapamiętać ich położenie.

4. Zdjąć przewód podciśnieniowy z króćca podciśnieniowego regulatora kąta wyprzedzenia zapłonu.

5. Światło lampy stroboskopowej skierować na znaki kontrolne.

6. Jeżeli położenie znaków pozostaje niezmienne to regulator jest uszkodzony.

7. Nacisnąć przycisk lampy i skierować światło błysków na znaki kontrolne. Porównać ich położenie z zaleceniami producenta.

REGULACJA KĄTA POŁOŻENIA ZAPŁONU.

Jeżeli znaki kontrolne są położone nieprawidłowo to należy przeprowadzić regulację kąta położenia zapłonu.

1. Poluzować śrubę mocującą aparat zapłonowy.

2. Obracając obudową aparatu zapłonowego obserwować położenie znaków kontrolnych w świetle lampy stroboskopowej.

3. Po osiągnięciu poprawnego położenia znaków kontrolnych dokręcić śrubę mocującą aparat zapłonowy.

4. Odłączyć lampę stroboskopową.

5. W przypadku poprawnie działającego układu zapłonowego obraz znaków jest stały i regularny.

SPRAWDZANIE ODŚRODKOWEGO REGULATORA KĄTA WYPRZEDZENIA ZAPŁONU.

1. Światło lampy stroboskopowej skierować na znaki kontrolne.

2. Płynnie zwiększać obroty silnika obserwując położenie znaków kontrolnych.

3. Położenie  znaku kontrolnego na kole  powinno się płynnie zmieniać osiągając położenie określone przez producenta.
