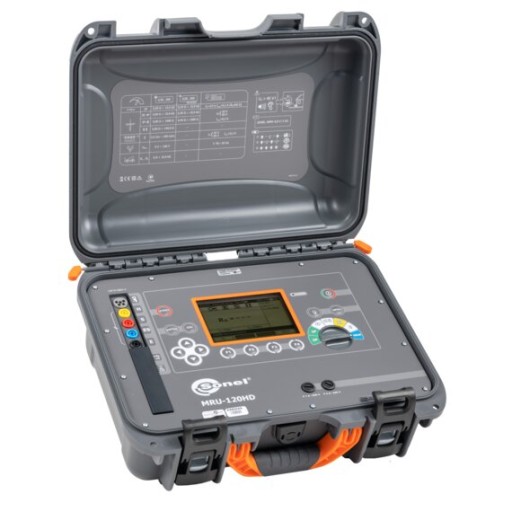

Комплект измерителей сопротивления грунта SONEL MRU-120HD

Miernik Rezystancji Uziemienia i Rezystywności Gruntu

SONEL WMPLMRU120HD

☑️ Miernik rezystancji uziemień i rezystywności gruntu Sonel MRU-120HD do pomiaru rezystancji uziemienia i rezystywności gruntu to solidne i funkcjonalne urządzenie charakteryzujące się szczególną odpornością na trudne warunki pracy.

☑️ Za pomocą miernika Sonel MRU-120HD możliwe jest wykonywanie pomiarów rezystancji uziemień metodą 3-biegunową i 4-przewodową.

☑️ Przyrząd pozwala także na wykonywanie pomiarów z użyciem dodatkowych cęgów (uziemienia wielokrotne – bez konieczności rozpinania złącz kontrolnych) i pomiary metodą dwucęgową.

☑️ W niektórych przypadkach pomiar można wykonać bez konieczności korzystania z sond pomocniczych wbijanych do gruntu.

☑️ Sonel MRU-120HD jest narzędziem przeznaczonym zwłaszcza do pomiarów uziemień w branży energetycznej. Zakres pomiarowy (pomiary zgodne z normą PN-EN 61557) od 0,30 .

Co znajduje się w zestawie?

• 1 szt. Miernik Rezystancji Uziemienia i Rezystywności Gruntu
• 2 szt. Przewód 4 m zakończony wtykami bananowymi czarny / niebieski
• 4 szt. Sonda do wbijania w grunt (30 cm)
• 1 szt. Przewód do transmisji danych USB
• 1 szt. Futerał L-4
• 2 szt. Przewód 25 m na szpuli do pomiaru uziemień (wtyki bananowe) niebieski / czerwony
• 2 szt. Zacisk imadełkowy (wtyk bananowy)
• 1 szt. Przewód do zasilania 230 V (wtyk IEC C7)
• 1 szt. Przewód 50 m na szpuli do pomiaru uziemień (wtyki bananowe) żółty
• 1 szt. Szelki W-1
• 1 szt. Zasilacz do mierników (typ Z7)
• Certyfikat kalibracji

Certyfikat kalibracji jest dokumentem wydawanym nieodpłatnie w procesie produkcji miernika.

Potwierdza nadanie własności metrologicznych oraz zachowanie spójności pomiarowej.

W certyfikacie kalibracji pod datą wydania dokumentu znajduje się wykropkowane pole: „Data przekazania do użytku”. Jest to pole pozostawione dla użytkownika przyrządu, w którym powinna być wpisana data zakupu.

Wprowadzona data zakupu może być wykorzystana dla ustalenia kolejnego terminu wzorcowania w oparciu o poniższe zalecenie producenta:

Kolejne wykonanie potwierdzenia metrologicznego (wzorcowanie) zaleca się przeprowadzić w terminie do 12 miesięcy od daty zakupu, jednak nie później, niż 24 miesięcy od daty produkcji / sprawdzenia.

Kolejna kontrola metrologiczna realizowana jest przez Laboratorium Badawczo-Wzorcujące firmy Sonel S.A., a wystawiony dokument nosi nazwę - Świadectwo Wzorcowania.

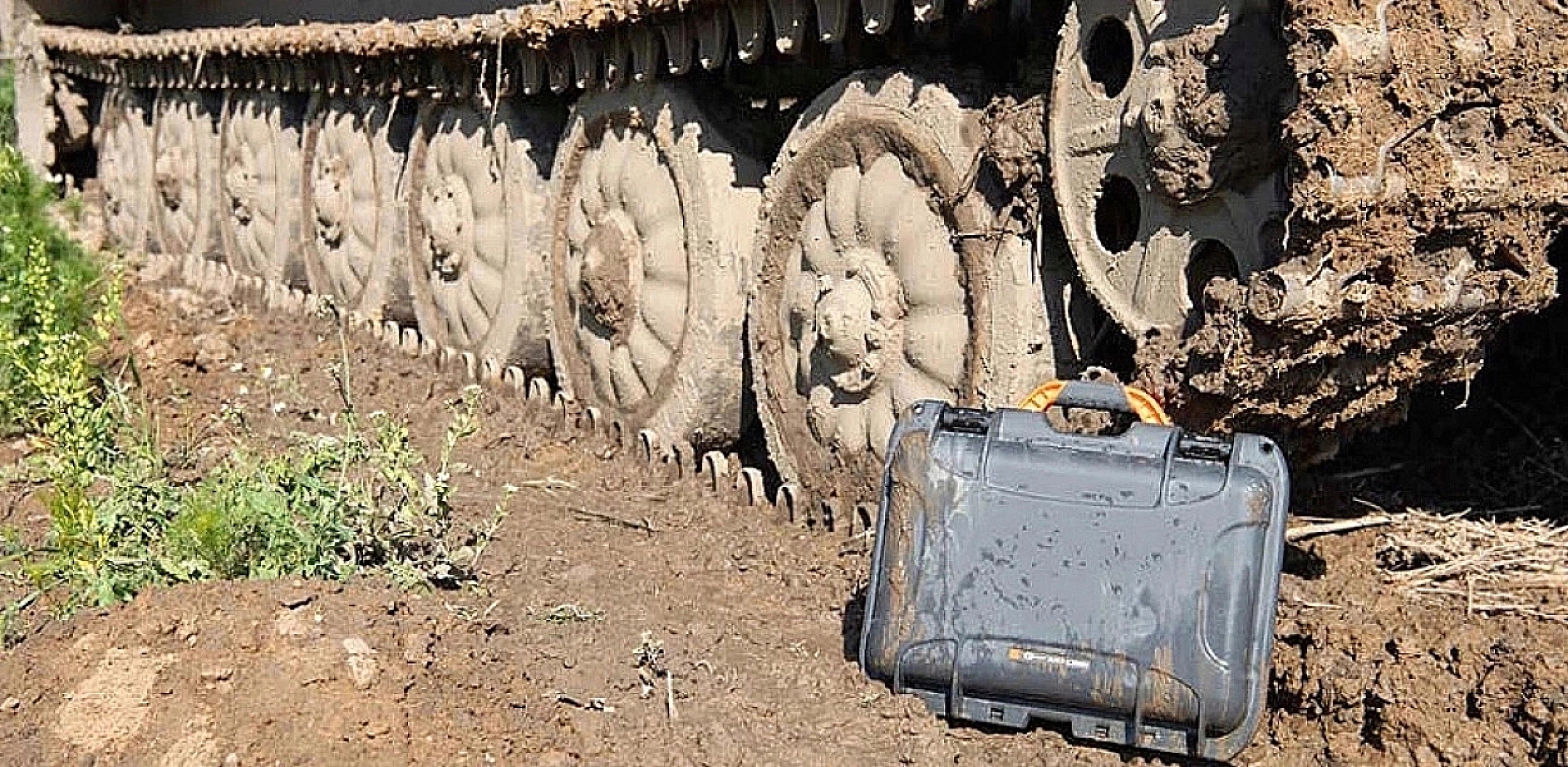

Transport i ochrona

✔️ Nieważne, czy wykonujesz pomiary brodząc w błocie, czy działasz w piachu wśród tumanów kurzu.

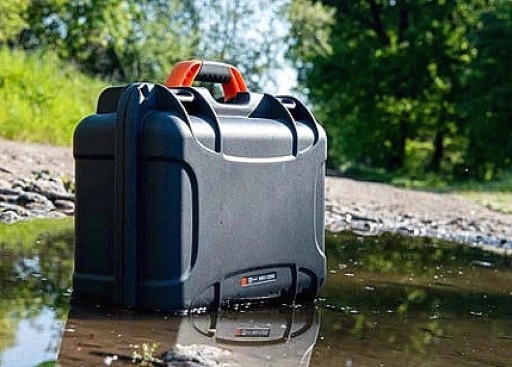

✔️ Stopień ochrony IP67 przy zamkniętej pokrywie zapewnia pyłoszczelność i zapobiega wnikaniu wody – nawet w razie krótkotrwałego, całkowitego zanurzenia obudowy!

✔️ Podczas wykonywania pomiarów szczelność wciąż jest na wysokim poziomie (IP54), zapewniając ochronę przed pyłem i bryzgami wody z dowolnego kierunku.

Bezpieczeństwo i warunki użytkowania

Kategoria pomiarowa wg PN-EN 61010

• 2000 m n.p.m. IV 300 V
• 3000 m n.p.m. IV 255 V

Stopień ochrony

• zamknięta walizka IP67
• otwarta walizka IP54

Warunki użytkowania i przechowywania

• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557 podwójna
• Wymiary 390 x 310 x 180 mm
• Masa miernika ok. 4 kg
• Temperatura pracy -10…+50°C
• Temperatura przechowywania -20…+80°C
• Wilgotność 20…90%
• Temperatura nominalna 23…±2°C
• Wilgotność odniesienia 40%…60%

Pamięć i wyniki

✅ Wyniki można zapisywać w pamięci urządzenia.

✅ Jest ona podzielona na 10 banków po 99 komórek, z których każda odpowiada jednemu pomiarowi.

✅ Wyniki te w bardzo prosty sposób można przenieść do programu komputerowego Sonel Reader w celu archiwizacji lub późniejszych analiz i badań.

Cechy dodatkowe

✔️ Niezrównana odporność na ciężkie warunki środowiskowe – obudowa walizkowa zapewnia ochronę przed wnikaniem pyłów i wody oraz zabezpiecza przed skutkami upadków

✔️ Pomiar rezystancji sond pomocniczych RS i RH

✔️ Pomiar napięć zakłócających

✔️ Pomiar w obecności napięć zakłócających pochodzących od sieci o częstotliwości 50 Hz i 60 Hz

✔️ Wybór napięcia pomiarowego (25 V i 50 V)

Cechy dodatkowe

✔️ Automatyczne wyliczanie rezystywności gruntu w omometrach (m) i omostopach (ft)

✔️ Pamięć 990 pomiarów (10 banków po 99 komórek)

✔️ Funkcja kalibracji cęgów

✔️ Zegar czasu rzeczywistego (RTC)

✔️Transmisja danych do komputera

✔️ Wskazywanie stanu akumulatorów

Metody pomiarowe

✅ Metoda 3-biegunowa i 4-przewodowa – pomiar uziemień z sondami pomocniczymi

✅ Metoda 3-biegunowa z cęgami – pomiar uziemień wielokrotnych

✅ Metoda dwucęgowa – pomiar uziemień, gdy nie jest możliwe zastosowanie sond pomocniczych

✅ Rezystywność gruntu – metoda Wennera

✅ Rezystancja przewodów uziemiających i wyrównawczych prądem 200 mA z funkcją autozerowania – spełnia wymogi normy PN-EN 61557-4

Możliwości

✅ Dostępne w przyrządzie metody pomiarowe pozwalają na kompleksową kontrolę uziemień roboczych i ochronnych. Funkcja kalibracji przewodów pomiarowych eliminuje wpływ ich rezystancji na wynik.

• Metoda czteroprzewodowa oznacza bardzo dokładny pomiar spodziewanych małych wartości rezystancji – eliminuje rezystancję przewodu łączącego miernik z uziemieniem.
• Pomiar rezystancji przewodów uziemiających i wyrównawczych prądem powyżej 200 mA spełnia wymagania normy PN-EN 61557-4.
• Przed wykonaniem pomiaru miernik sprawdza, czy w badanym obiekcie nie występuje zbyt wysokie napięcie zakłócające, mogące świadczyć o dodatkowych nieprawidłowościach

Obszary zastosowań

• Generuje prąd pomiarowy przekraczający 200 mA, co pozwala na skuteczne wykonanie pomiarów uziemienia obiektów energetycznych takich jak stacje transformatorowe czy stacje elektroenergetyczne.
• Dzięki metodom wykorzystującym cęgi nie jest konieczne rozpinanie złącz kontrolnych, czyli czynność niekiedy bardzo uciążliwa.
• Odgrywa to szczególną rolę podczas wykonywania prac na obiektach narażonych na działanie warunków atmosferycznych, gdzie elementy łączeniowe bywają skorodowane lub zaśniedziałe.
• Graficzny interfejs użytkownika dostarcza czytelnych odczytów i zrozumiałych komunikatów. Przekłada się to na szybką, bezproblemową obsługę.

< ol>

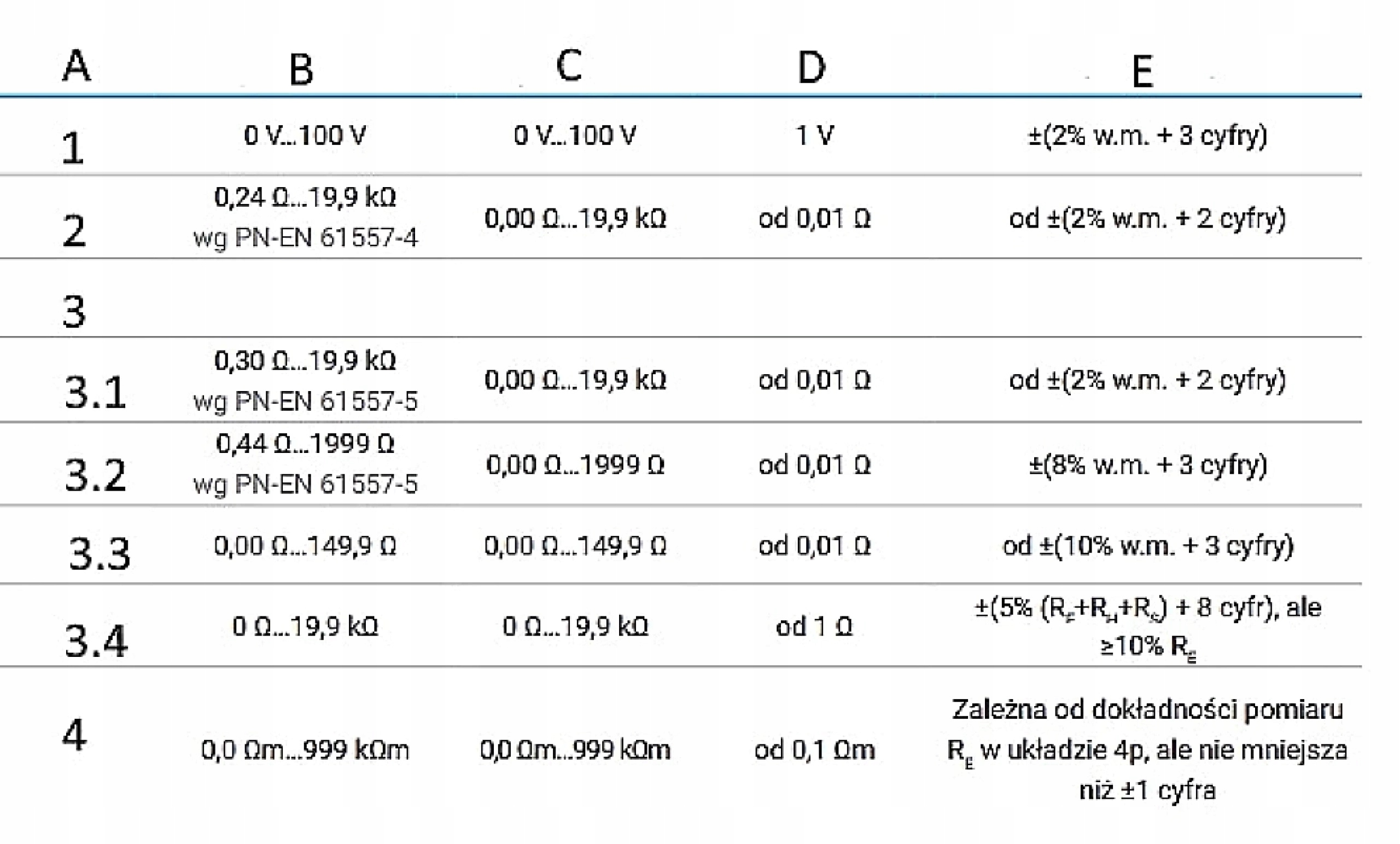

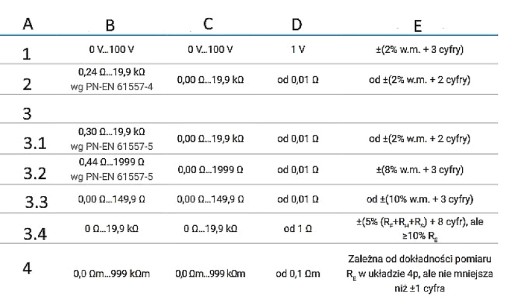

Specyfikacja Techniczna

Opis w tabeli

A- Funkcje pomiarowe

B- Zakres pomiarowy

C- Zakres wyświetlania

D- Rozdzielczość

E- Dokładność ±(% w.m. + cyfry)

1- Napięcia zakłócające

2- Rezystancja przewodów ochronnych i wyrównawczych

3- Rezystancja uziemień

3.1- Metoda 3-biegunowa i 4-przewodowa

3.2- Metoda 3-biegunowa + cęgi

3.3- Metoda dwucęgowa

3.4- rezystancja elektrod pomocniczych

4- Rezystywność gruntu

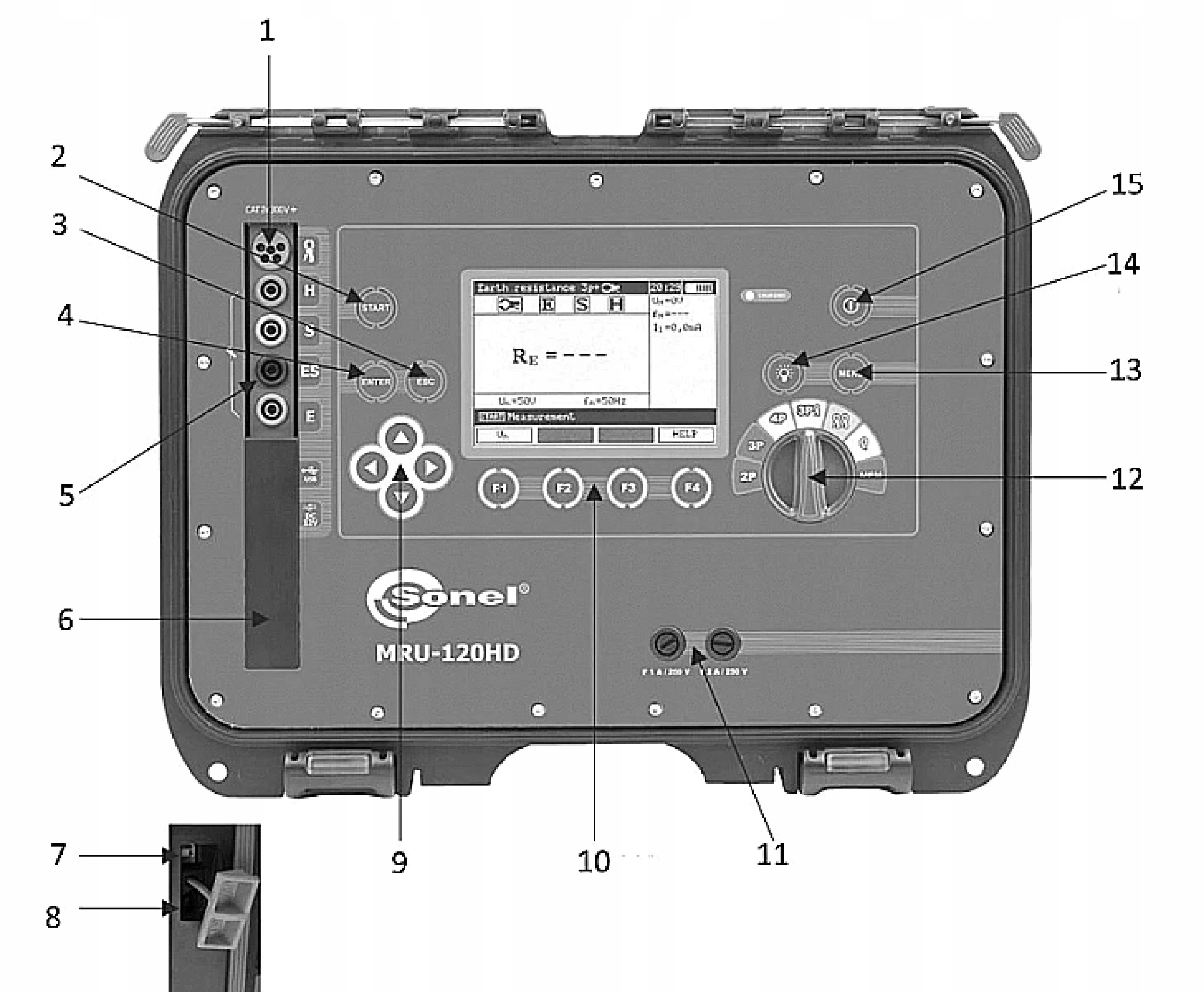

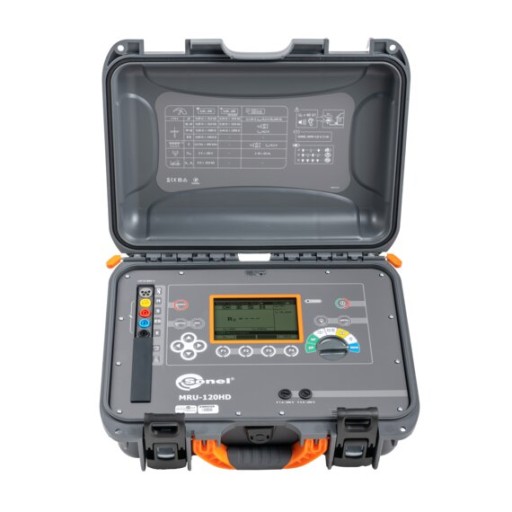

Budowa Miernika MRU-120HD

1. Gniazdo cęgów pomiarowych
2. Uruchamianie procedury pomiarowej
3. ESC- powrót do poprzedniego ekranu, wyjście z funkcji
4. Zatwierdzenie wyboru
5. Gniazda pomiarowe
6. Gniazdo ładowarki i USB pod przesuwną klapą
7. Gniazdo USB
8. Gniazdo ładowarki
9. Przesunięcie/wybór
10. Klawisze obsługi wyświetlacza- odpowiadające poszczególnym polom na dole wyświetlacza
11. Bezpieczniki
12. Obrotowy przełącznik funkcji
13. MENU
14. Włączanie i wyłączanie podświetlenia wyświetlacza
15. Włączanie i wyłączanie zasilania miernika

Porównanie mierników

Oznaczenia w tabeli

1. Pomiar rezystancji uziemień metodą trójbiegunową
2. Pomiar rezystancji uziemień metodą czteroprzewodową
3. Prąd pomiarowy w pomiarach rezystancji uziemienia [mA]
4. Maksymalna rozdzielczość []
5. Pomiar rezystancji uziemień metodą trójbiegunową z dodatkowymi cęgami
6. Pomiar impedancji uziemień metodą impulsową
7. Pomiar rezystancji uziemień metodą dwucęgową
8. Pomiar upływu prądu za pomocą cęgów elastycznych
9. Zasilanie
10. Pomiar rezystywności gruntu
