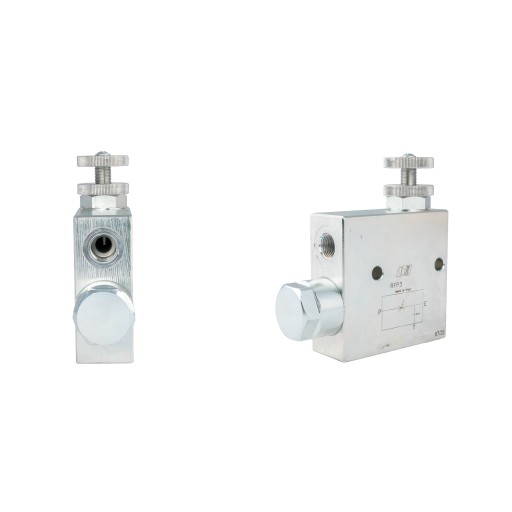

ZAWÓR HYDRAULICZNY REGULATOR

PRZEPŁYWU RFP3 3/8"

Z ODPROWADZENIEM NADMIARU OLEJU

Produkcja:

Oryginalny produkt marki Oleodinamica Marchesini, symbol: 1.35.08.010

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Regulator można użyć w przypadku gdy posiadamy pompę o zbyt dużym przepływie oleju w porównaniu do możliwości przepływu innych elementów w układzie hydraulicznym, np. rozdzielaczy lub zaworów. Zamontowany między pompą a rozdzielaczem puści nadmiar oleju na przelew, dzięki czemu uchroni układ przed grzaniem i pompę przed zatarciem.

Regulator można również użyć w przypadku gdy chcemy spowolnić obroty lub szybkość pracy konkretnego silnika, lub siłownika. Zamontowany między rozdzielaczem a odbiornikiem wyreguluje nam pracę na wybranym elemencie. Przeznaczony głównie do silników hydraulicznych bardzo popularny w owijarkach, wiertnicach, świdrach, i innych maszynach gdzie silniki pracują długo i w trybie ciągłym.

Podłączenie:

Przyłącz P do linii zasilającej oraz E do odbiornika lub do linii układu hydraulicznego, gdzie wymagana jest regulacja przepływu. Przyłącz T do linii powrotnej prowadzącej do zbiornika.

Schemat hydrauliczny zaworu RFP3 (zdj.):

Dane techniczne:

• Maksymalna chłonność: 60 l/min
• Zakres regulacji przepływu na kanale priorytetowym: 0-50L/min
• Ilość otworów hydraulicznych w korpusie: 3
• Gwinty wewnętrzne w korpusie: 3/8'' [BSP]
• Materiał korpusu: stal galwanizowana
• Dopuszczalne maksymalne ciśnienie: 350 bar

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Zasada działania:

Zawór umożliwia ustawienie konkretnej dawki oleju na linii hydraulicznej. Dzięki temu możemy na bieżąco kontrolować np. prędkość obrotu silnika lub szybkość pracy siłownika. Za każdym razem nadmiar oleju odprowadzany jest na przelew. Regulator zapewnia stałą dawkę oleju na odbiornik niezależnie od zmiany wydajności pompy. Ustawiona dawka oleju może się jednak nieznacznie zmniejszać lub zwiększać przy zmianie obciążenia odbiornika.

Regulacja:

Regulacja zaworu odbywa się za pomocą pokrętła, możliwość zabezpieczenia ustawień za pomocą nakrętki kontrującej.
