Адаптер радиочастотной антенны F/gn-TNC/wt 50 Ом
Товар
- 0 раз купили
- 0 оценка
- 17 осталось
- 0 отзывов
Доставка
Характеристики
Описание
Adapter antenowy RF gniazdo F - wtyk TNC 50Ω
nr katalogowy: 62640
Opis przedmiotu
Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62640.htm
Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω. TNC jest złączem stosowanym w radiokomunikacji, najczęściej w urządzeniach i antenach WLAN oraz GSM. Złącza TNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω.

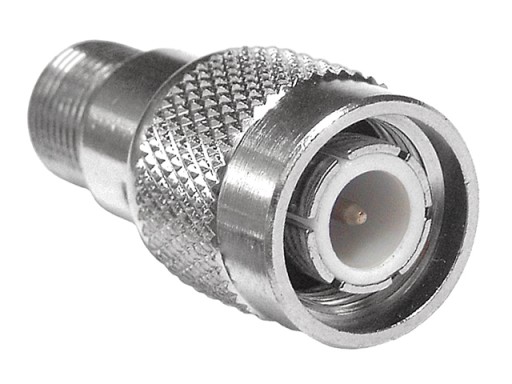

Oferowany adapter jest przejściówką do zamiany wtyku F na wtyk TNC, zamiany gniazda TNC na gniazdo F lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza TNC oraz F. Adapter posiada z jednej strony złącze żeńskie F zaś z drugiej strony złącze męskie TNC.

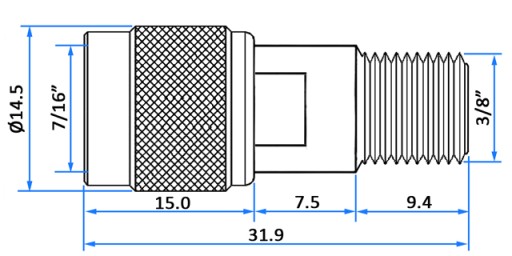

Oferowany adapter wykonany jest niklowanego stopu miedzi. Impedancja adaptera wynosi 50Ω. Wymiarowanie adaptera prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Dane techniczne
- Materiał: niklowany stop miedzi
- Złącza: gniazdo F żeńskie, wtyk TNC męski
- Impedancja: 50Ω
- Pasmo pracy: <3GHz
- Długość: 32.0mm
- Średnica (w najszerszym miejscu): 14.5mm
- Masa: 18g
Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
