2-ХОДОВОЙ ШАРОВОЙ КРАН BEV 3/4 NC ПРИВОД AFRISO

Przedmiotem aukcji jest:

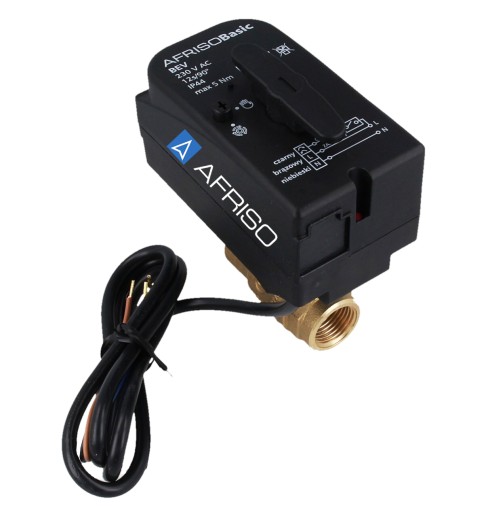

2-drogowy zawór kulowy z siłownikiem BEV, DN20, Rp3/4", Kvs 45 m3/h, 230 V AC, NC ( 9021200 )

Zastosowanie

Zawory kulowe BEV przeznaczone są do instalacji wodnych centralnego ogrzewania lub klimatyzacyjnych jako elementy odcinające. Zawory kulowe sterowane są sygnałem SPST (2-punktowym) i mogą być uruchamiane z dowolnego termostatu lub przełącznika.

Opis i działanie

Zawory kulowe BEV zbudowane są z dwóch głównych elementów - zaworu oraz siłownika elektrycznego.

Siłownik zaworu montuje się przy użyciu metalowej klamry w zaworach DN15 ÷ DN32.

Zawór 2-drogowy odcinający BEV 230 V jest zaworem normalnie zamkniętym (NC). Po podłączeniu go zgodnie ze schematem elektrycznym, który znajduje się również na siłowniku i w instrukcji obsługi, w momencie kiedy napięcie będzie podawane wyłącznie na przewód brązowy, zawór pozostanie zamknięty. Po podaniu napięcia na przewód brązowy oraz czarny, zawór otworzy się. Po zdjęciu napięcia z przewodu czarnego, zawór powróci do pozycji początkowej (zamkniętej).

Aktualną pozycję zaworu określa pozycja pokrętła na siłowniku.

Dane techniczne

• Ciśnienie różnicowe max: 6 bar
• Ciśnienie robocze max: 10 bar
• Czas otwarcia/zamknięcia: 12 s
• Przeciek wewnętrzny: klasa A wg PN-EN 12266-1
• Temperatura medium: 2÷110°C (chwilowo 150°C)
• Temperatura otoczenia: 0÷55°C
• Stężenie glikolu max: 50%
• Zasilanie siłownika: 230 V AC
• Moc max: 9 VA
• Ochronność obudowy: IP44
• Sygnał sterujący: SPST (2-punktowy)
• Przewód elektryczny: 3 x 0,75 mm2, izolowany, długość 1 m
• Korpus i kula zaworu mosiądz CW617N

Wymiary zaworu

• H: 46,8 mm
• H1: 10 mm
• Ø: 20 mm
• S: 68 mm
• Przyłącza: 3/4"
