беспроводной микрофон, FM-передатчик 80–110 МГц

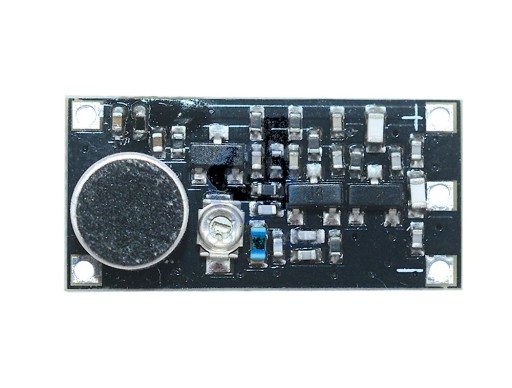

Moduł miniaturowego mikrofonu bezprzewodowego o relatywnie dużym zasięgu.

Może znaleźć zastosowanie jako urządzenie podsłuchowe, nadajnik radiowy do komunikacji głosowej, transmiter FM, itp.

Spotkałem się z pomysłami używania w zakładach karnych do komunikacji ze światem zewnętrznym - ze względu na nielegalność tego zastosowania - nie polecam.

Metoda odbioru nadawanego sygnału:

Zwykłe domowe radia FM. Radioodbiorniki będące aplikacjami w wielu współczesnych telefonach, radia samochodowe, itp.

Zasięg emisji:

Liniowa odległość transmisji bez przeszkód może osiągnąć 800 metrów, lub więcej - przy zasilaniu 6 V, profesjonalnej antenie minimum 80 cm, Dane potwierdzone wynikami testu radiowego Desheng PL606 o wysokiej czułości. Jeśli antena jest słabsza, lub środowisko ma przeszkody w postaci budynków, odległość skutecznego zasięgu ulegnie zmniejszeniu.

Zalety produktu:

• Wbudowany mikrofon z zewnętrznym wejściem audio (mono),
• Częstotliwość transmisji jest regulowana w sposób płynny.
• Moc nadawania: przy zasilaniu napięciem 5 V może osiągnąć 150 mW, a zasięg będzie większa niż 300 metrów!
• Wszystkie komponenty użyte do budowy urządzenia są importowane co zapewnia stabilną pracę, częstotliwość nie dryfuje, sygnał utrzymuje się w ustawionym zakresie.
• Modulacja szerokopasmowa, super dobra jakość dźwięku, porównywalna z jakością dźwięku stacji radiowej FM.

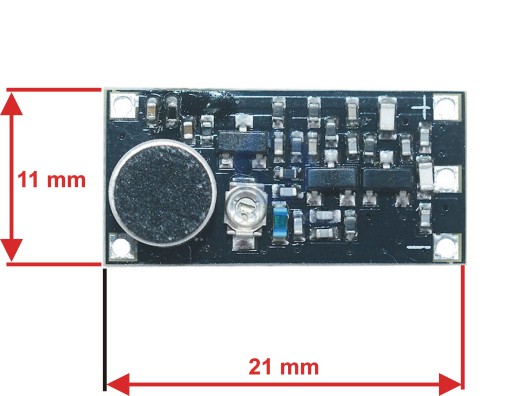

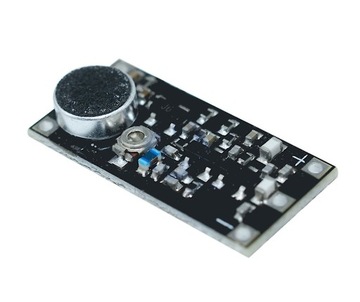

Grafika obok przedstawia wymiary modułu.

Wysokość (dzięki zastosowaniu niskiego mikrofonu) to jedynie 3,50 mm.

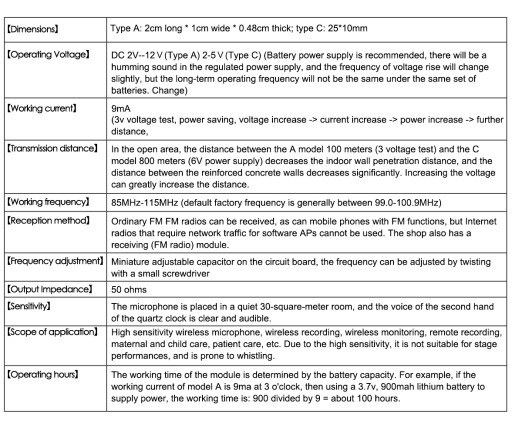

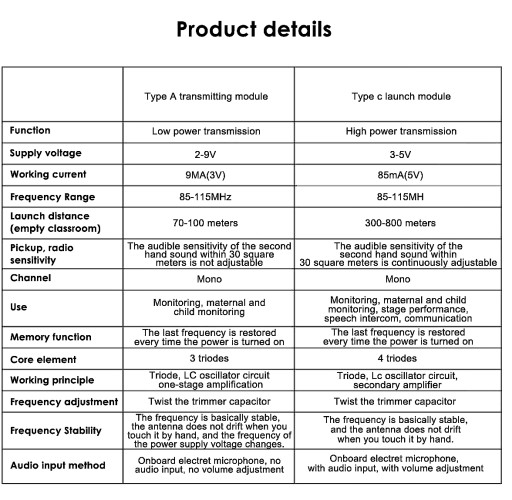

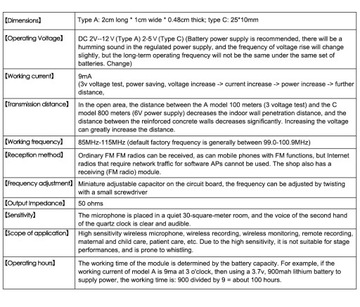

Parametry urządzenia:

• Napięcie robocze:  DC 2 V -  9 V
• Pobór prądu: 9 mA (przy napięciu 3V),
• Odległość odniesienia: otwarty grunt 100 metrów, 10-30 metrów przy wewnętrznych przeszkodach środowiskowych (test przeprowadzony przy napięciu 3 V, zwiększenie napięcia zwiększa zasięg) - nie należy przekraczać napięcia dopuszczalnego gdyż może to doprowadzić do uszkodzenia modułu.
• Częstotliwość robocza: 85 MHz - 115 MHz (zwykle między 99 - 101 MHz domyślną częstotliwością rozruchu)
• Sposób odbioru:  radio FM 88 - 108 MHz, z telefon z funkcjami odbioru sygnału FM - po uprzednim odnalezieniu częstotliwości na jaką jest zestrojony moduł.
• Regulacja częstotliwości: regulowany kondensator strojeniowy,
• Impedancja wyjściowa: 50 Omów,
• Wymiary modułu: 21 mm x 11 mm x 3,5 mm.

Moduł wykonany jest ze wzmacniacza mocy wysokiej częstotliwości na podstawie modelu. Ze względu na dużą moc konieczne jest odpowiednie dopasowanie anteny, aby ją w pełni wykorzystać. Zaleca się zastosowanie anteny prętowej 75 cm, lub emaliowanego przewodu o przekroju około 1 mm. przylutowanej bezpośrednio do płyty modułu.

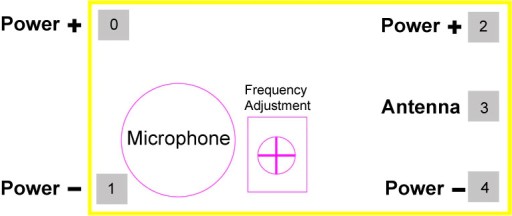

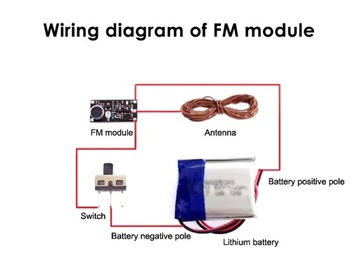

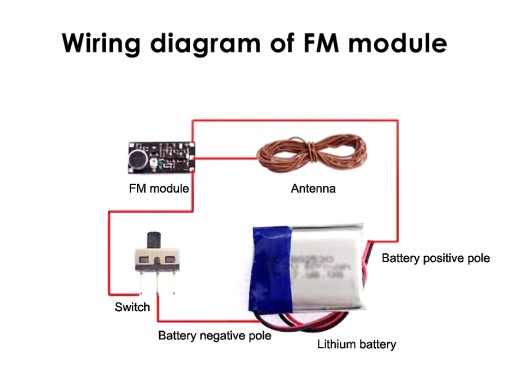

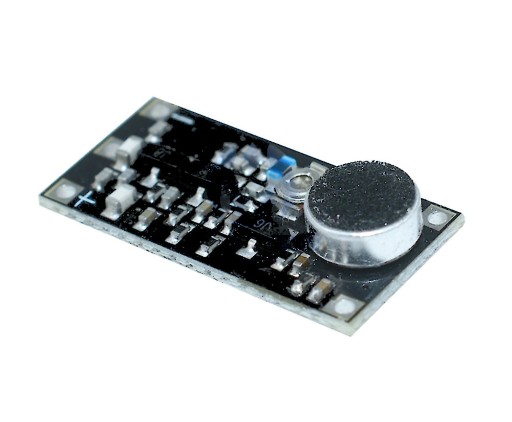

Grafika obok przedstawia miejsca podłączenia zasilania i anteny.

Do padów widocznych obok mikrofonu można doprowadzić sygnał akustyczny mono, który będzie emitowany jak z transmitera FM.

Uruchamianie urządzenia:

Po podłączeniu anteny do płyty modułu podłącz zasilanie - nigdy odwrotnie. Następnie sprawdź czy elementy na płycie są ciepłe - powinny się zauważalnie, delikatnie nagrzewać - oznacza to że układ pracuje poprawnie.

Ustaw radioodbiornik na jednym, konkretnym paśmie (częstotliwości) i obracając kondensatorem na płycie modułu staraj się dostroić do ustawionego pasma - jeśli będzie to trudne, zastosuj metodę odwrotną.

(zalecane) Ustaw kondensator strojeniowy gdzieś na środku jego obrotu i go tak pozostaw. Emitując jakieś sygnały z nadajnika przeszukuj zakresy w radiu aż do chwili usłyszenia nadawanego dźwięku.

(zalecane) Po wstępnym zsynchronizowaniu z radiem, możesz przesuwać częstotliwość równolegle w radioodbiorniku i nadajniku celem ulokowania sygnału w miejscu wolnym od oficjalnie nadawanych audycji radiowych.

Jeśli nie możesz odnaleźć pasma na jakie jest zestrojony mikrofon, nie zgłaszaj usterki modułu lecz zacznij analizy od siebie - prawdopodobnie nie dostosowałeś się w pełni do powyższych wskazówek.

Wszelkie próby odnalezienia częstotliwości pracy urządzenia za pomocą radia w telefonie komórkowym mogą okazać się nieskuteczne. Należy pierwsze strojenie wykonać z pomocą zwykłego radioodbiornika i dopiero później, znając pasmo nadawania ustawić je w telefonicznym radioodbiorniku. Auto skanowanie (bez znajomości częstotliwości nadawania) w radiach cyfrowych nie często będzie skuteczne.
