19-контактный адаптер Segger J-Link Cortex-M (06.08.00)

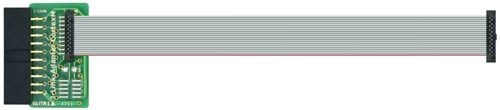

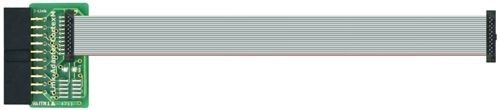

Segger J-Link 19-pin Cortex-M (8.06.00) - adapter programatora dla Cortex-M

Opis

Segger J-Link Cortex-M, adapter programatora J-Link umożliwiający użycie go z platformami docelowymi opartymi na architekturze Cortex-M. Umożliwia podłączenie interfejsu JTAG, SWD i SWO. Adapter jest zgodny ze standardem złącza JTAG Samtec FTSH (19-pin, 0,05") zdefiniowanym przez ARM. Adapter może zostać użyty do programowania innych architektur o ile ich podłączenie będzie kompatybilne z poniższym schematem złącza.

Domyślnie sygnał TRST nie jest połączony, adapter Cortex-M dostarczany jest ze zlutowanym mostkiem (NR1), który jest połączeniem sygału TRST do pinu numer 9, adaptera.
